6. 如何换线 OPE-SFAB-005S0 102 SmartFAB 操作手册 12. 在吸取点设定画面上设定开始吸取点，按下［OK ］。 13. 所输入的吸取点被反映。 14. 对象料槽的副料槽全部完成更换（元件补充）后，料盘单元的 LED 熄灯。备注 )料盘单元在没有进行料盘箱退避下就不能进行补充。如果向没有退避的料盘箱补充元件，请参照「7.7.2 在生产过程中如何补充料盘元件」。备注 )即使所有的…

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 101

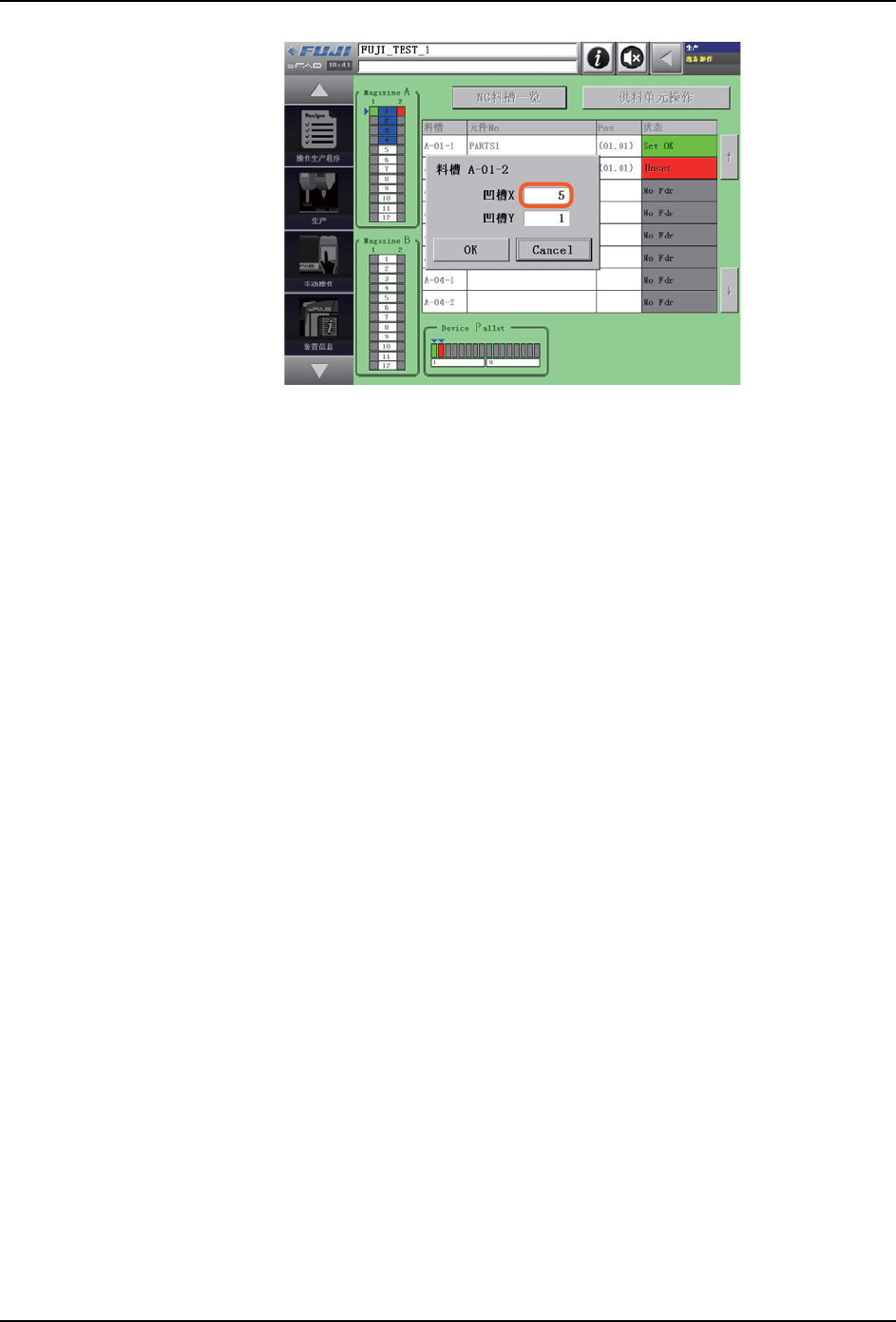

备注 )補足如果点击 [ 清除 ] 键，则凹槽 X 栏和凹槽 Y 栏的数值将自动变为「１」。

39OPE-0112-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

102 SmartFAB 操作手册

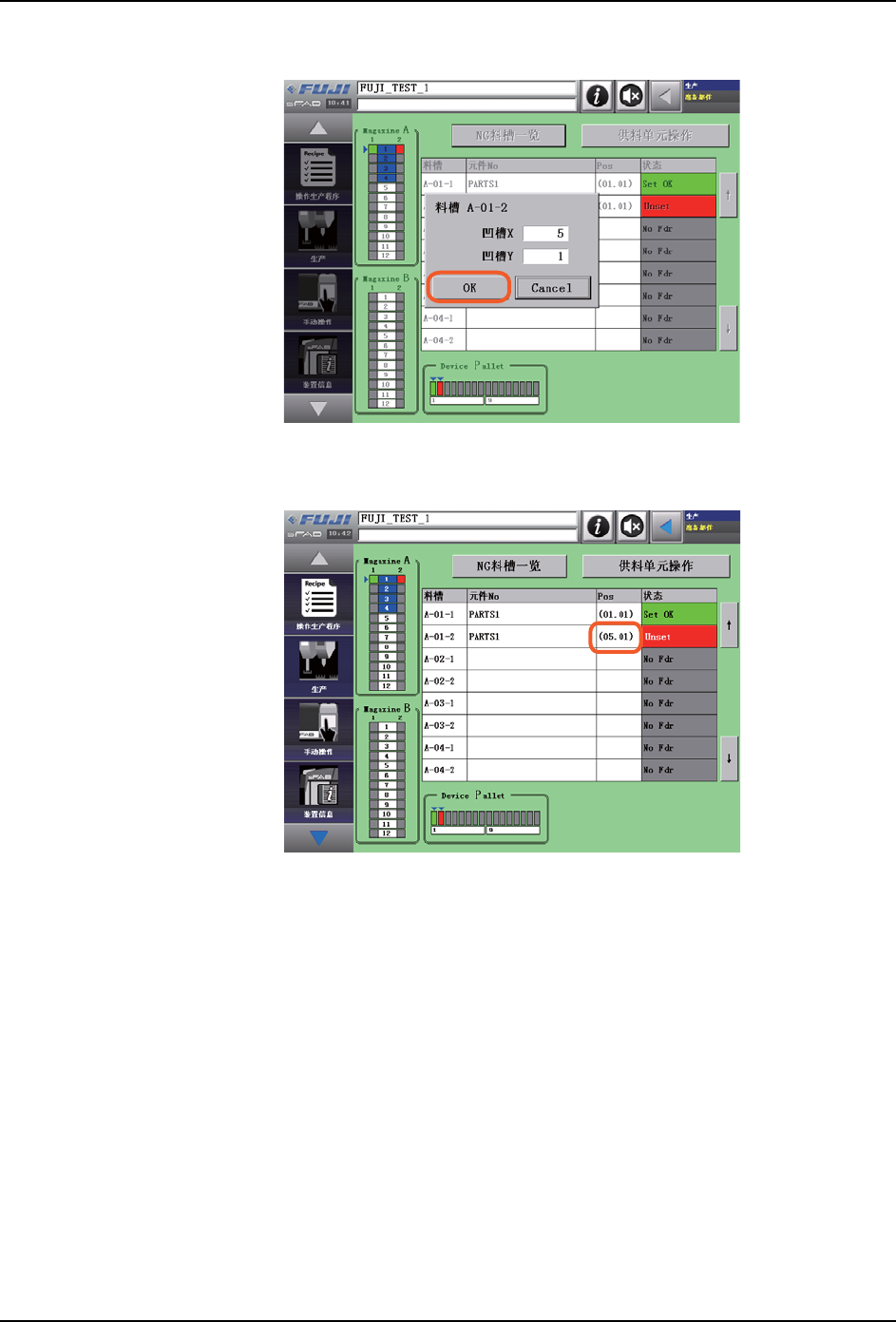

12. 在吸取点设定画面上设定开始吸取点，按下［OK］。

13. 所输入的吸取点被反映。

14. 对象料槽的副料槽全部完成更换（元件补充）后，料盘单元的 LED 熄灯。

备注 )料盘单元在没有进行料盘箱退避下就不能进行补充。如果向没有退避的料盘箱补充元

件，请参照「7.7.2 在生产过程中如何补充料盘元件」。

备注 )即使所有的料盘没有进行补充，只要生产所需的料盘被安装了，就能够恢复生产。

39OPE-0113-S

39OPE-0114-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 103

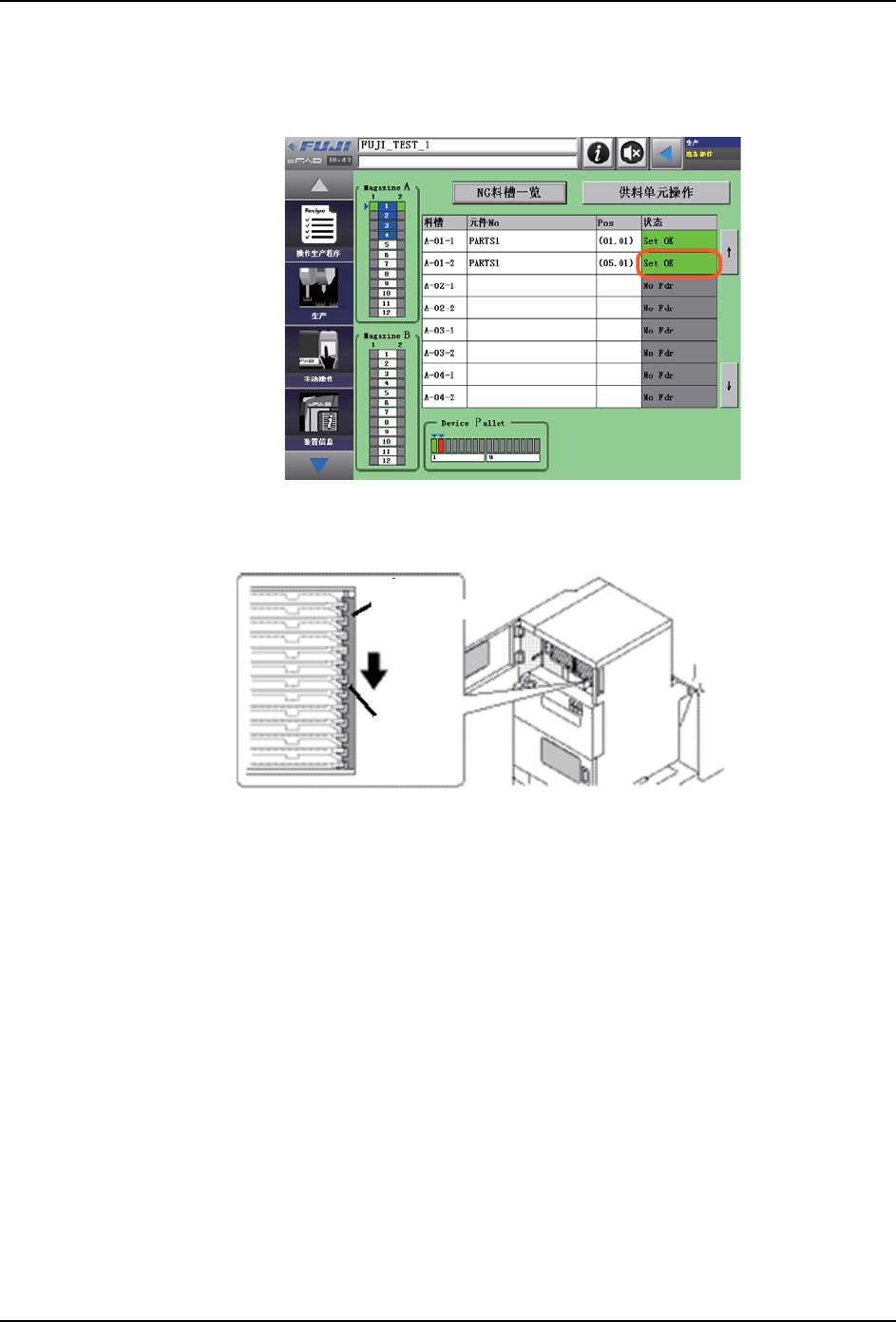

15. 完成更换（元件补充）后，在准备部件画面上，请按下进行了元件补充的供料群组的

状态栏。进行了元件补充的料槽（副料槽单位）的状态变成［Set OK］。

备注 )请按照副料槽单位进行元件的补充。

16. 请捏住小突起后放下托架挡条。

39OPE-0115-S

ᢎᷬᥗᶗ

ቅシ䎭

39OPE-0116-S

CoaQ1DBp
