OPE-SFAB-005S0SmartFAB操作手册 - 第117页
OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 103 15. 完成更换 （元件补充）后，在准备部 件画面上，请按下进行了元件 补充的供料群组的 状态栏。进行了元件补充的料槽 （副料槽单位）的状态变成 ［Set OK］ 。 备注 )请按照副料槽单位进行元件的补充。 16. 请捏住小突起后 放下托架挡条。 39OPE-01 15-S ᢎᷬᥗᶗ ቅシ䎭 39OPE-01 16-S CoaQ1DBp CoaQ1DBp…
6. 如何换线 OPE-SFAB-005S0
102 SmartFAB 操作手册
12. 在吸取点设定画面上设定开始吸取点，按下 ［OK］。
13. 所输入的吸取点被反映。
14. 对象料槽的副料槽全部完成更换 （元件补充）后，料盘单元的 LED 熄灯。
备注 )料盘单元在没有进行料盘箱退避下就不能进行补充。如果向没有退避的料盘箱补充元
件，请参照 「7.7.2 在生产过程中如何补充料盘元件」。
备注 )即使所有的料盘没有进行补充，只要生产所需的料盘被安装了，就能够恢复生产。
39OPE-0113-S
39OPE-0114-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 103
15. 完成更换 （元件补充）后，在准备部件画面上，请按下进行了元件补充的供料群组的
状态栏。进行了元件补充的料槽 （副料槽单位）的状态变成 ［Set OK］。
备注 )请按照副料槽单位进行元件的补充。
16. 请捏住小突起后放下托架挡条。
39OPE-0115-S
ᢎᷬᥗᶗ
ቅシ䎭
39OPE-0116-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
104 SmartFAB 操作手册

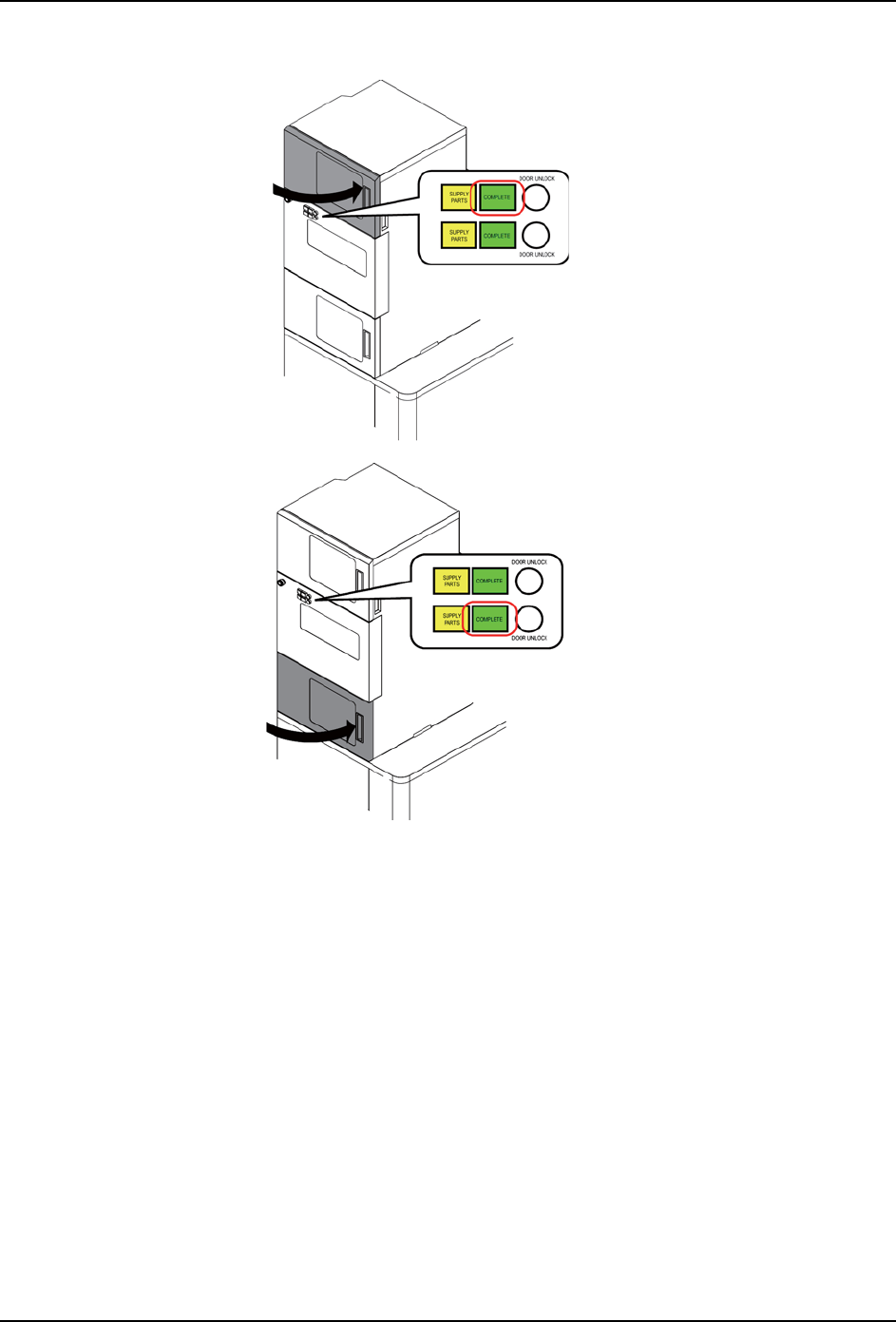

17. 关闭料盘箱门后，COMPLETE 键就会开始闪烁。为了结束补料请按动 COMPLETE 键。
备注 )请轻轻地关闭正面门，避免料盘单元受到冲击。
39OPE-0117-S
δᯏⴎ$ε
δᯏⴎ%ε
CoaQ1DBp
CoaQ1DBp
