6.7.3 如何安装料盘（使用 Fujitrax 验证功能）

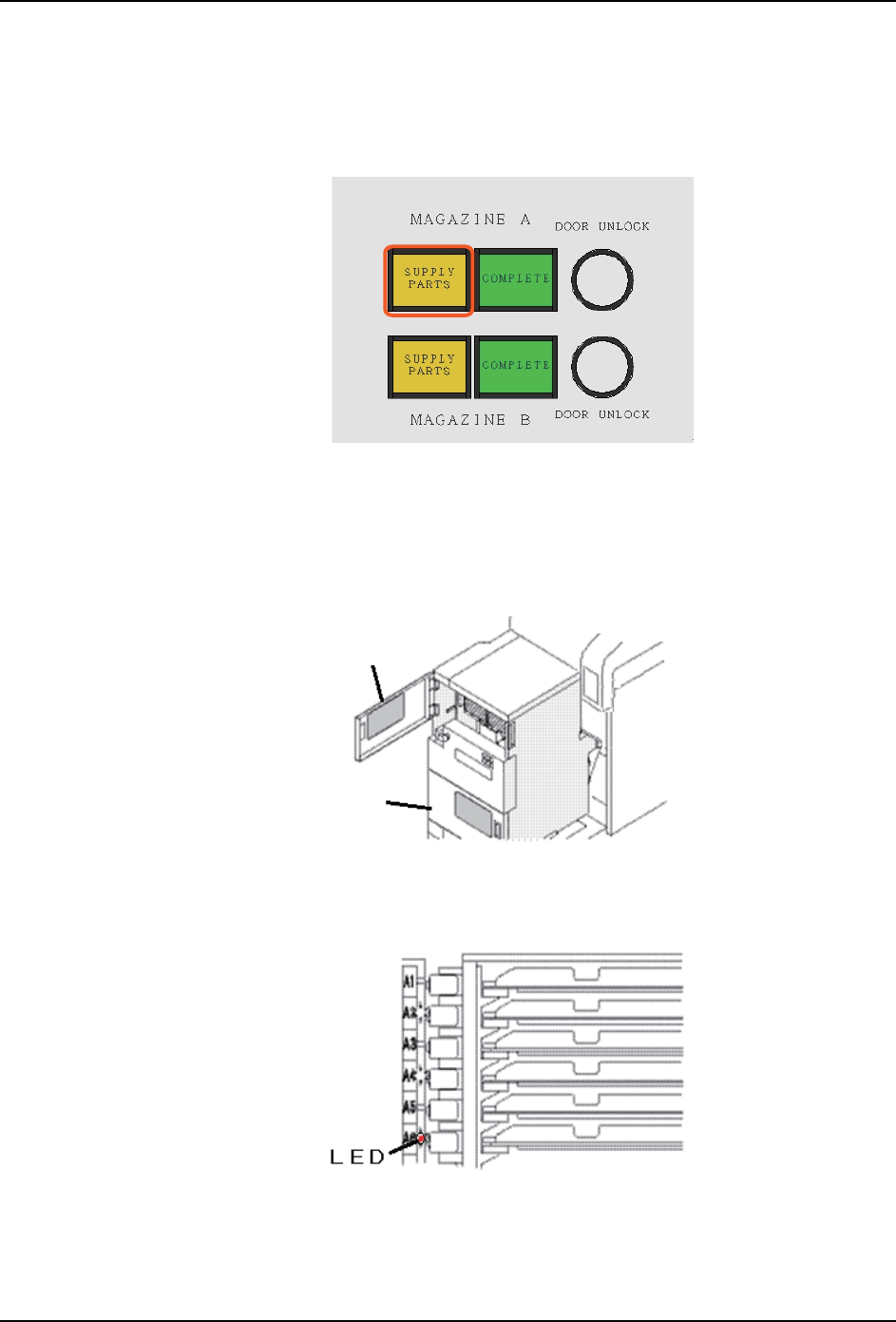

1. 请按下机器的 READY ON 按钮，进入运转准备。料盘单元的 SUPPLY PARTS 按钮闪烁，请

按下按钮。料盘箱退避，门锁定被解除，处在能够进行元件补充的状态。

备注 )如果处在能够操作的状态，SUPPLY PARTS 按钮亮灯。

2. 打开料盘箱门料盘箱门分上下两扇（上：料盘箱 A 、下：料盘箱 B）。请打开需补料的

料盘箱门。

备注 )如果料盘箱没有退避，则无法补料。如果在补料之前料盘箱还没有退避，则请先执行

步骤 1 和 2。

3. 确认需补充的料槽。需补料的料槽的 LED 会亮灯。

备注 )如果哪条料槽中的料盘托架需要拿掉，则表示该料槽的 LED 灯会闪烁。

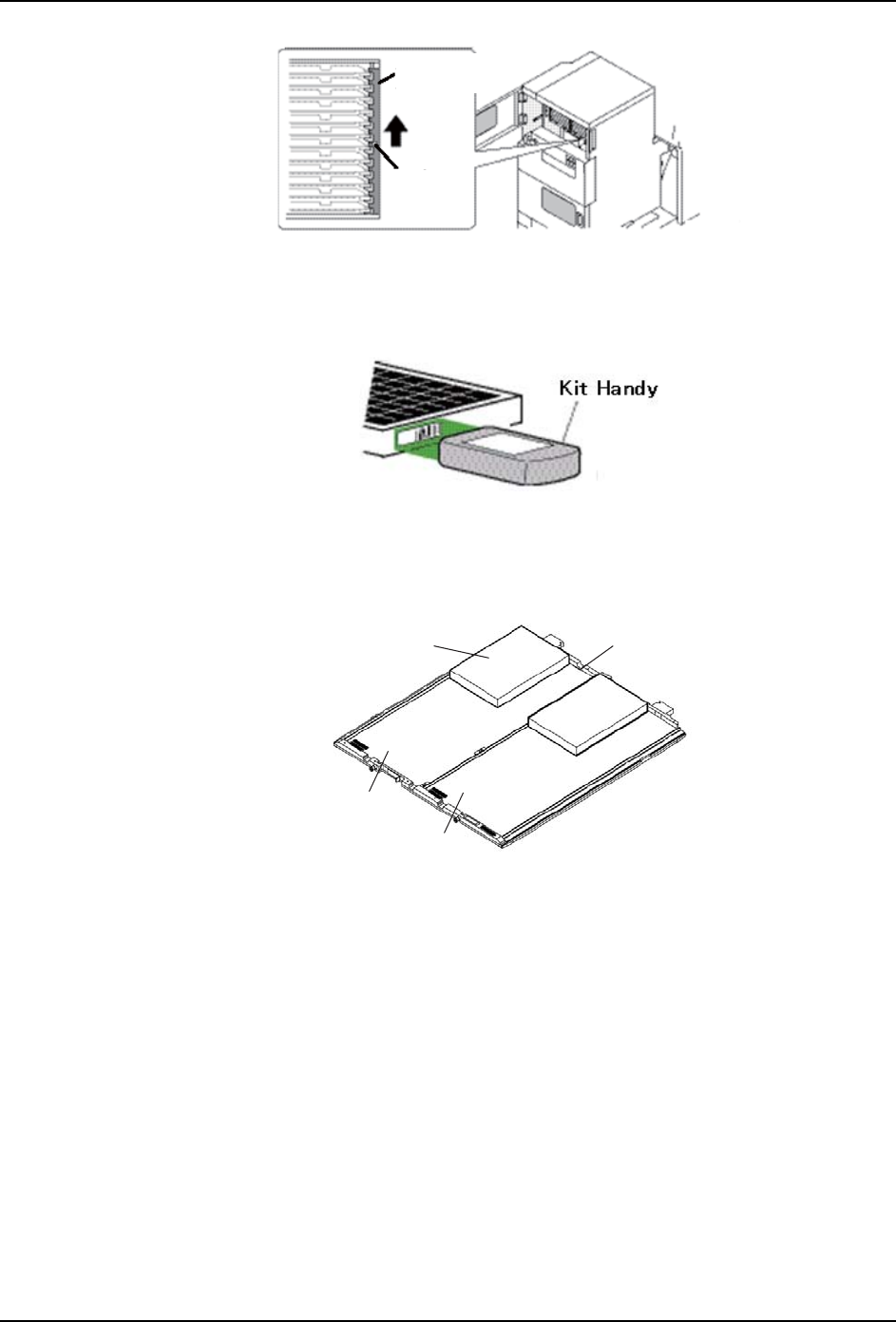

4. 请捏住小突起后上提托架挡条。

39OPE-0118

39OPE-0119-S

δрቸε

ᯏⴎ㇧䰞

δсቸε

39OPE-0101

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

106 SmartFAB 操作手册

5. 从需补料的料槽中取出料盘托架。

6. 使用 KIT Manager 或者 KIT Handy，进行料盘验证。

备注 )关于料盘验证，请参照 Fujitrax 附属的手册。关于 KIT Manager、KIT Handy，请参

照各手册。

7. 将料盘安装到料盘托架上。

备注 ) 关于料盘的安装方向，请参照图 6.6.、6.7.。

39OPE-0102-S

ᢎᷬᥗᶗ

ቅシ䎭

39OPE-0120

39OPE-0121-S

ᯏⴎᢎᷬ

ᯏⴎ

ࢥᯏ″ν

ࢥᯏ″ 

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 107

8. 将料盘托架安装到对象料槽上。

注意 ) 将料盘托架安装到料槽上的时候，请轻轻地安装，避免料盘受到冲击。

9. 全部完成对象料槽的副料槽更换（元件补充）后，料盘单元的 LED 熄灯。

备注 )安装了不正确的料盘后，LED 就会闪烁。

10. 需要对其他的料槽进行料盘更换（元件补充），请重复 6. 项～ 9. 项。

备注 )即使所有的料盘没有进行补充，只要生产所需的料盘被安装了，就能够恢复生产。

11. 完成料盘更换后，在准备部件画面上，请确认进行了补充的料槽（副料槽）的状态。

如果补充了生产中能够使用的元件，状态就会变成［Set OK］或［Parts W］。

备注 )请按照副料槽单位进行元件的补充。

39OPE-0105-S

39OPE-0122-S
