6. 如何换线 OPE-SFAB-005S0 108 SmartFAB 操作手册 12. 请捏住小突起后放下托架挡条。 13. 关闭料盘箱门后，COMPLETE 键就会开始闪烁。为了结束补料请按动 COMPLETE 键。备注 )为了避免使料盘单元受到冲击，请轻轻关闭料盘箱门。 ᢎᷬᥗᶗ ቅシ䎭 39OPE-01 16-S 39OPE-01 17-S δᯏⴎ㇧$ε δᯏⴎ㇧%ε CoaQ1DBp CoaQ1DBp Downloa…

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 107

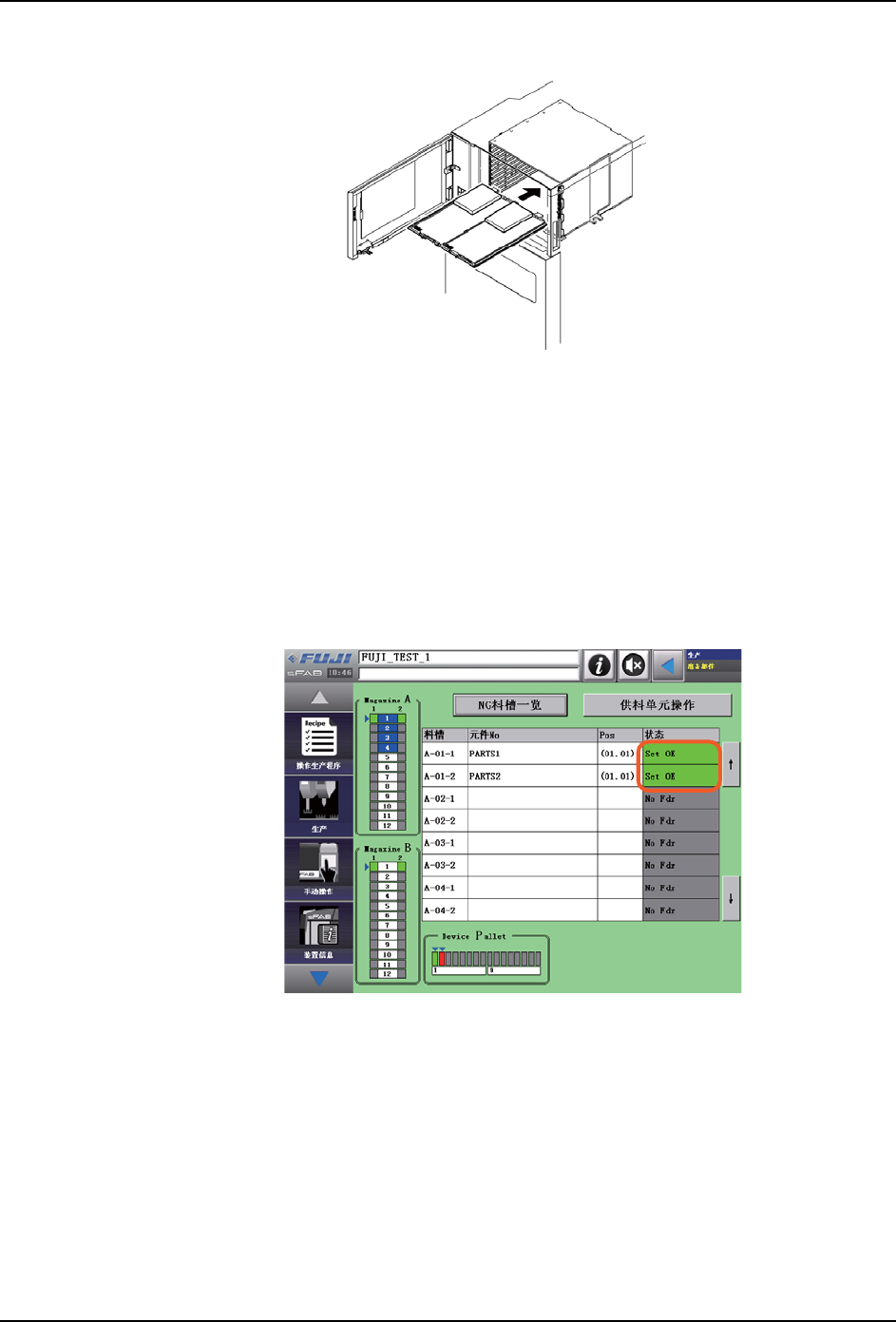

8. 将料盘托架安装到对象料槽上。

注意 ) 将料盘托架安装到料槽上的时候，请轻轻地安装，避免料盘受到冲击。

9. 全部完成对象料槽的副料槽更换（元件补充）后，料盘单元的 LED 熄灯。

备注 )安装了不正确的料盘后，LED 就会闪烁。

10. 需要对其他的料槽进行料盘更换（元件补充），请重复 6. 项～ 9. 项。

备注 )即使所有的料盘没有进行补充，只要生产所需的料盘被安装了，就能够恢复生产。

11. 完成料盘更换后，在准备部件画面上，请确认进行了补充的料槽（副料槽）的状态。

如果补充了生产中能够使用的元件，状态就会变成［Set OK］或［Parts W］。

备注 )请按照副料槽单位进行元件的补充。

39OPE-0105-S

39OPE-0122-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

108 SmartFAB 操作手册

12. 请捏住小突起后放下托架挡条。

13. 关闭料盘箱门后，COMPLETE 键就会开始闪烁。为了结束补料请按动 COMPLETE 键。

备注 )为了避免使料盘单元受到冲击，请轻轻关闭料盘箱门。

ᢎᷬᥗᶗ

ቅシ䎭

39OPE-0116-S

39OPE-0117-S

δᯏⴎ㇧$ε

δᯏⴎ㇧%ε

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 109

6.7.4 料盘安装的注意事项

·料盘托架具有方向性。在料盘托架上搭载料盘的时候，以及将料盘托架插入料盘

单元的时候，请注意方向。

·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上摆放磁铁等超出料盘

高度的元件。

·请不要将料盘托架斜着插入料盘单元。

·在开闭料盘单元的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘

中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不要

强行打开。
