OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 109 6.7.4 料盘安装的注意事项 ·料盘托架具有方向性。在料盘托架上搭载料盘的时候，以及将料盘托架插入料盘单元的时候，请注意方向。 ·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上摆放磁铁等超出料盘高度的元件。 ·请不要将料盘托架斜着插入料盘单元。 ·在开闭料盘单元的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘中跳出。从安全上考虑，…

6. 如何换线 OPE-SFAB-005S0

108 SmartFAB 操作手册

12. 请捏住小突起后放下托架挡条。

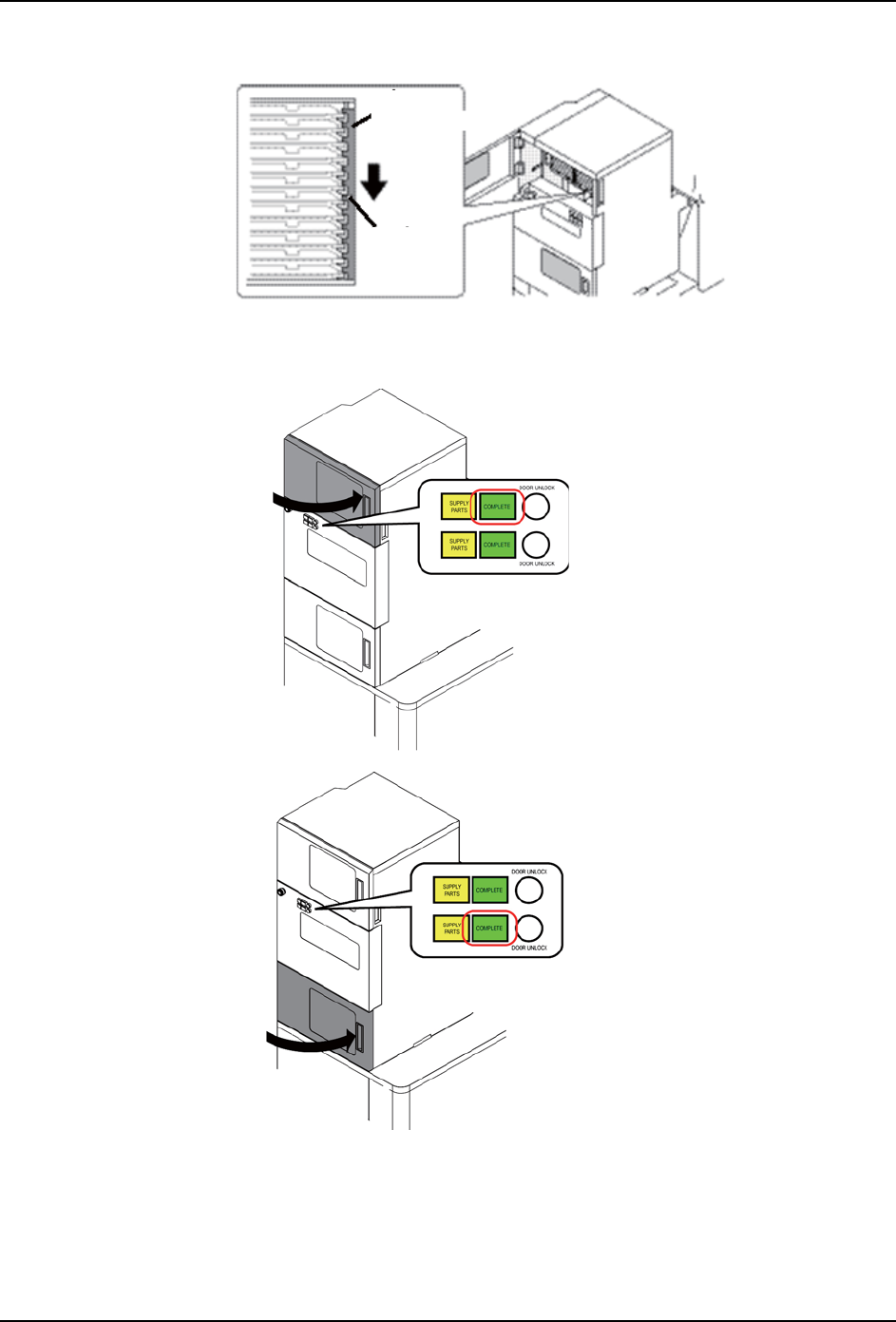

13. 关闭料盘箱门后，COMPLETE 键就会开始闪烁。为了结束补料请按动 COMPLETE 键。

备注 )为了避免使料盘单元受到冲击，请轻轻关闭料盘箱门。

ᢎᷬᥗᶗ

ቅシ䎭

39OPE-0116-S

39OPE-0117-S

δᯏⴎ㇧$ε

δᯏⴎ㇧%ε

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 109

6.7.4 料盘安装的注意事项

·料盘托架具有方向性。在料盘托架上搭载料盘的时候，以及将料盘托架插入料盘

单元的时候，请注意方向。

·料盘托架上的黄线表示传感器的光轴位置。请不要在黄线上摆放磁铁等超出料盘

高度的元件。

·请不要将料盘托架斜着插入料盘单元。

·在开闭料盘单元的上面门和下面门时，请不要有冲击。元件有可能移位或从料盘

中跳出。从安全上考虑，这些门实施了自动锁定而有可能不能打开，此时请不要

强行打开。

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

110 SmartFAB 操作手册

6.8 如何更换机器内的 Tool

6.8.1 确认是否需要更换 Tool

切换生产程序后，请在 L 工作头信息画面上确认是否安装了生产中使用的 Tool 置放台和

Tool。如果没有安装，请更换 Tool 置放台和 Tool。

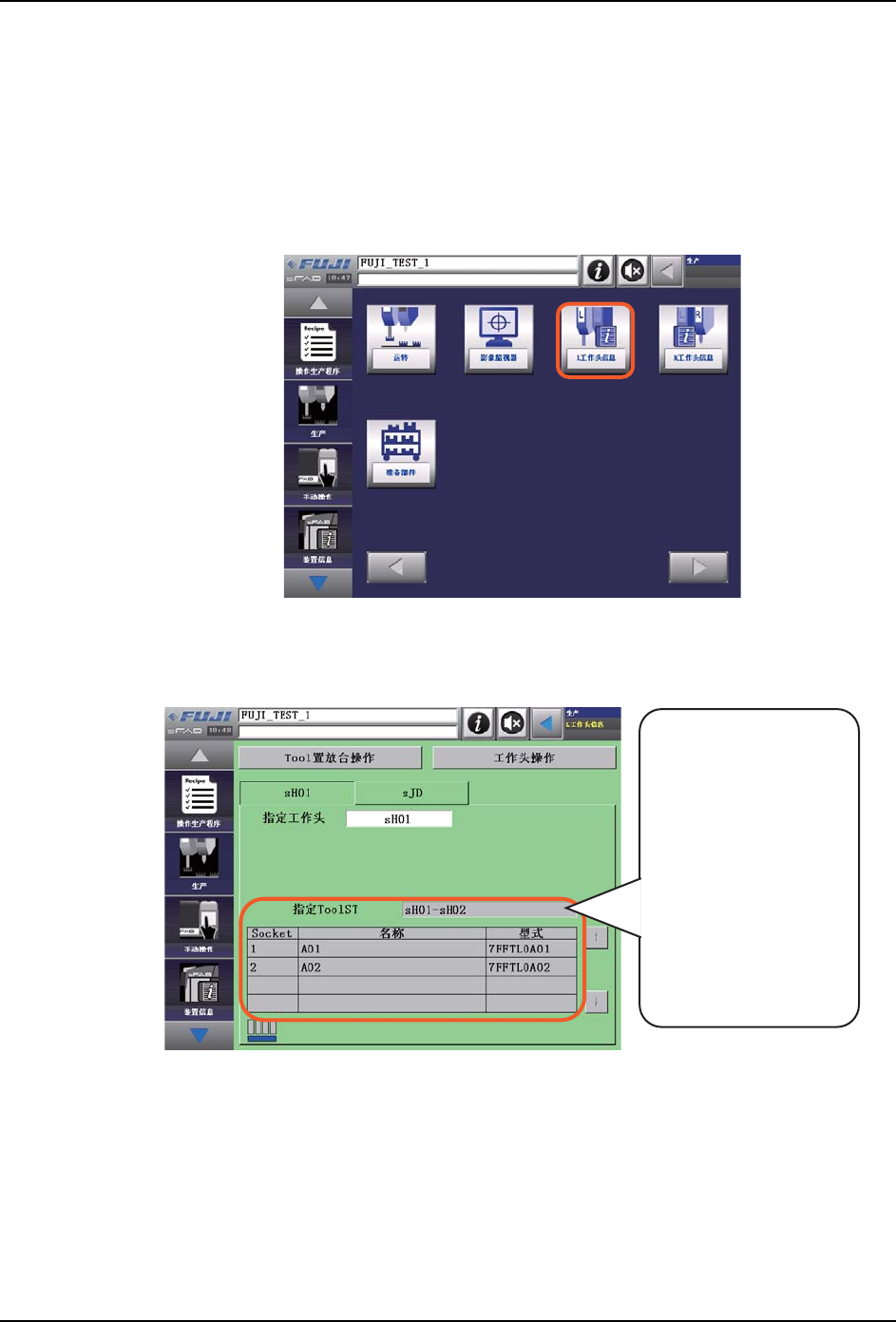

1. 在操作面板的功能菜单中，请按下［生产］→ ［L 工作头信息］。显示 L 工作头信息画

面。

2. 在 L 工作头信息画面上，显示 Tool 置放台名和 Tool 名的生产程序信息。以表的背景色

表示生产程序信息与当前机器上的 Tool 的核对结果。

备注 ) 在更换 Tool 置放台之前，请确认 Tool 被全部返回到了 Tool 置放台内。

　　　如果 Tool 被安装在工作头上，请通过手动操作拆下 Tool，用手返回。

39OPE-0123-S

39OPE-0124-S

᤿➝ć)8-,B7(67BĈ䘏ж

⭕ӝぁᓅֵ⭞ᰬθ

/ ᐛ֒ཪ

ȼĮćV+ ᐛ֒ཪĈ

᤽ᇐ 7RRO67δ7RRO 㖤᭴ਦε

ȼĮćV+V+Ĉ

੃〦δᓊ䈛ᆎ᭴ࡦ਺᭬ᆎṲⲺ

7RRO Ⲻ੃〦ε

ȼĮȽ$Ƚ$ Ⲻ  ѠȾ

⚦㢨Ⲻ㜂Ქ㢨㺞⽰ć⧦൞ᩣ䖳

Ⲻ 7RRO фؗᚥуж㠪Ĉθᡌ㘻

ᱥᵠ䇼ࡡȾ
