OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 111

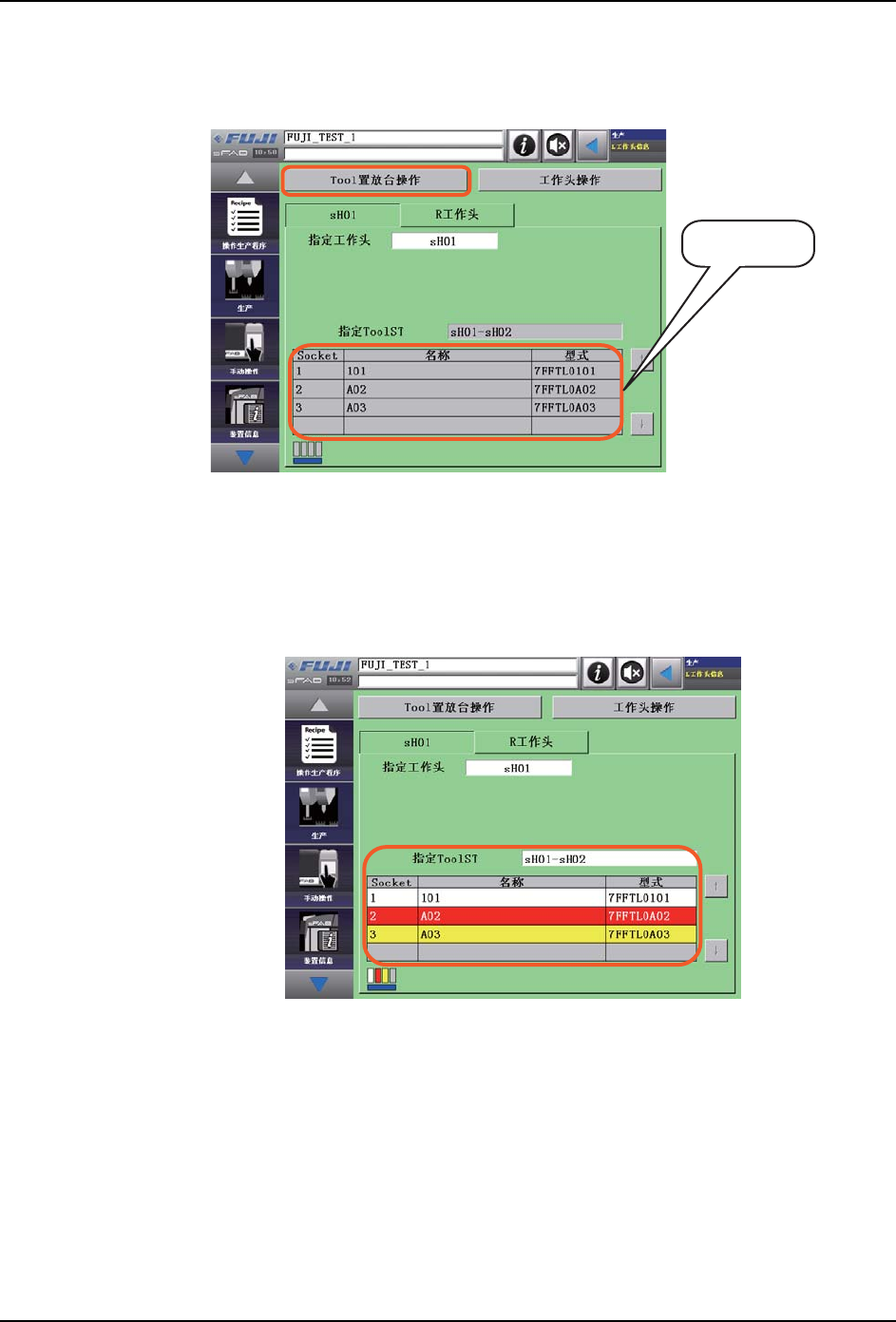

3. Tool 信息表的背景色为灰色时，表示所需的 Tool 没有被机器识别。按下 [Tool 置放台
操作 ]，切换到置放台操作操作画面，进行手动操作的 “Tool 识别 ”。关于手动操作
的 Tool 识别的详细内容，请参照 「6.8.4 识别 Tool」。
4. 完成 Tool 识别后，以各收存格的背景色，表示与安装 Tool 的核对结果。
白色：对象的 Tool 被安装在了生产程序信息中指定的收存格内。
黄色：对象的 Tool 被安装在了指定的收存格以外的收存格内。
红色：任何一个收存格内都没有安装对象的 Tool。
39OPE-0125-S
7RRO ؗᚥ㺞
39OPE-0126-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
112 SmartFAB 操作手册

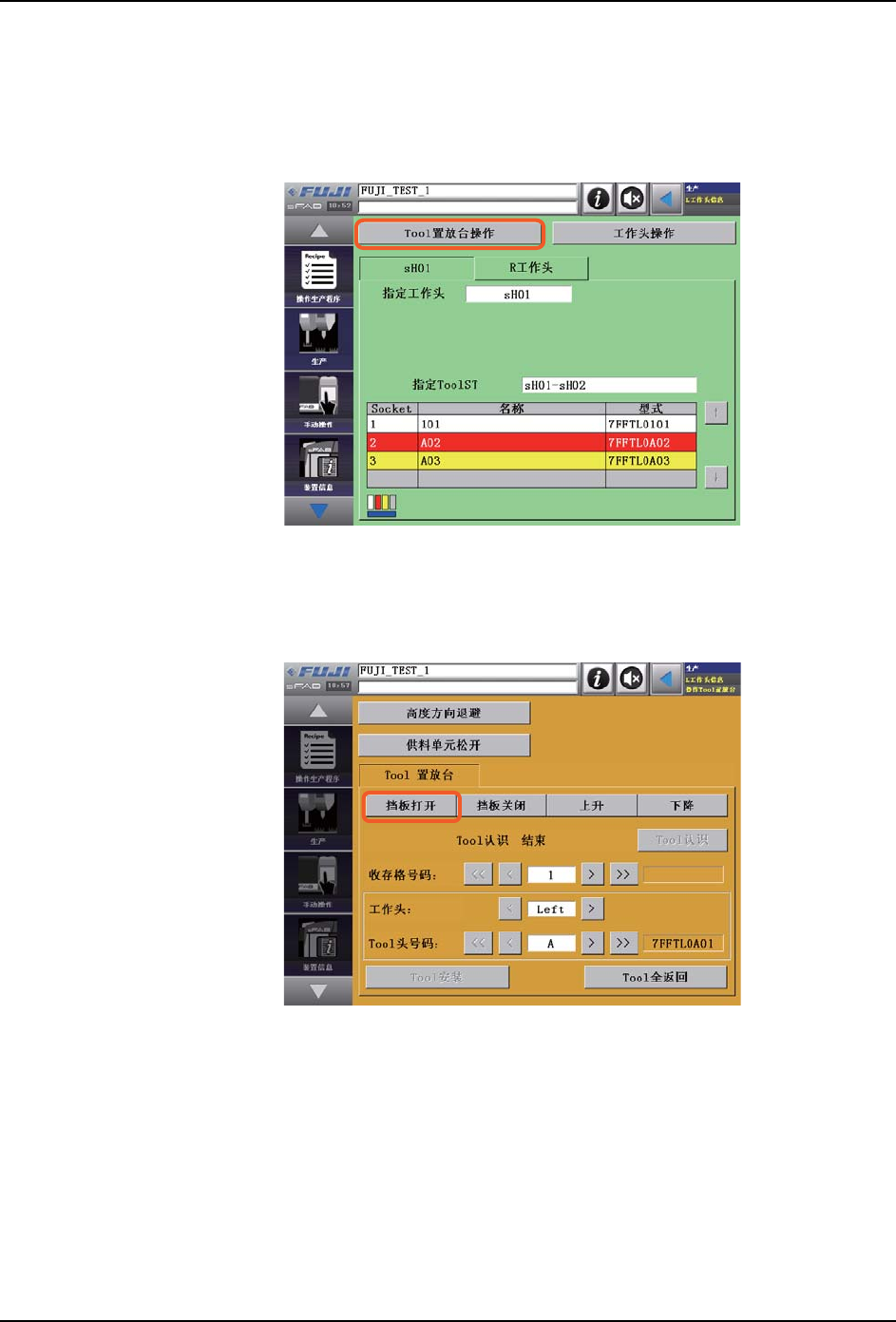

6.8.2 如何更换 Tool
说明不卸下 Tool 置放台，通过手动操作更换 Tool 的步骤。
1. 在 L 工作头信息画面上，请按下 ［Tool 置放台操作］按钮。显示操控 Tool 置放台的画
面。
2. 在操控 Tool 置放台的画面上，请按下 ［挡板打开］。START 按钮闪烁，处于等待操作
START 按钮。
备注 )如果运转准备还没有被进行，请先按下 READY ON 按钮，进行运转准备。
39OPE-0127-S
39OPE-0128-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 113

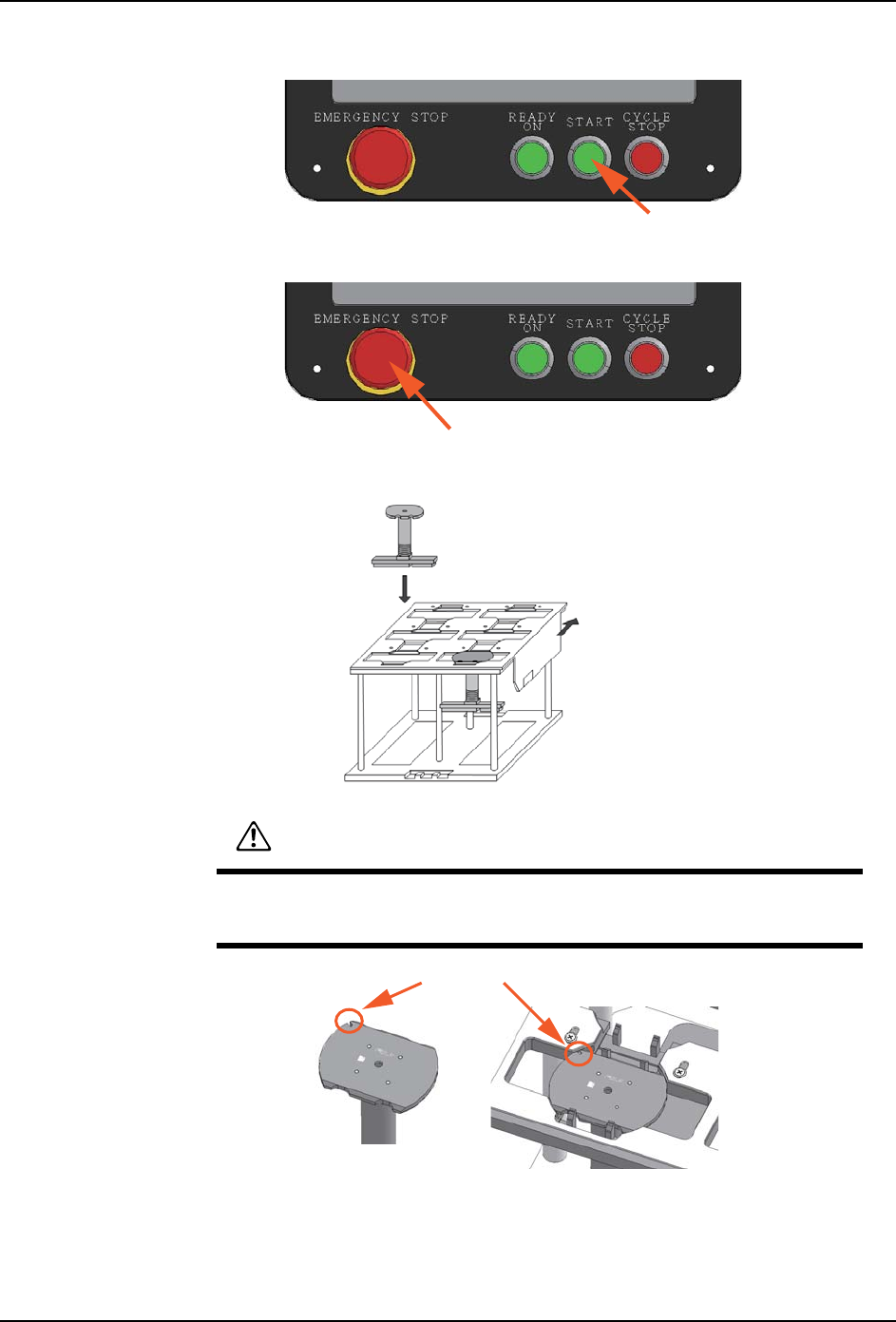

3. 请按下 START 按钮。Tool 置放台向更换位置移动，挡板打开。
4. 按下 EMERGENCY STOP 按钮，打开安全门。
5. 取出不要的 Tool，补充需要的 Tool。
注意
将 Tool 的缺口部分对准 Tool 置放台的销进行安装。如果销和缺口的位置
没有重合，就会成为 Tool 更换错误的原因。
39OPE-0129
39OPE-0130
39OPE-0131-S
Ś┇ࣞ
śᆿ㻻ᐛޭཪ
39OPE-0132-J
ፅӝ
