6. 如何换线 OPE-SFAB-005S0 118 SmartFAB 操作手册 6.8.4 识别 Tool 说明通过手动操作识别 Tool 置放台上搭 载的 Tool 的步骤。 1. 在 L 工作头信息画面上，请按下 ［Tool 置放台操 作］ 。显示操控 Tool 置放台的画面。 2. Tool 置放台的挡板打开着时，请预先关闭。 （关闭方法，请 参照 「6.8.2 如何更换 Tool」 。 ） 3. 在操控 Tool 置放台的画面…
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 117

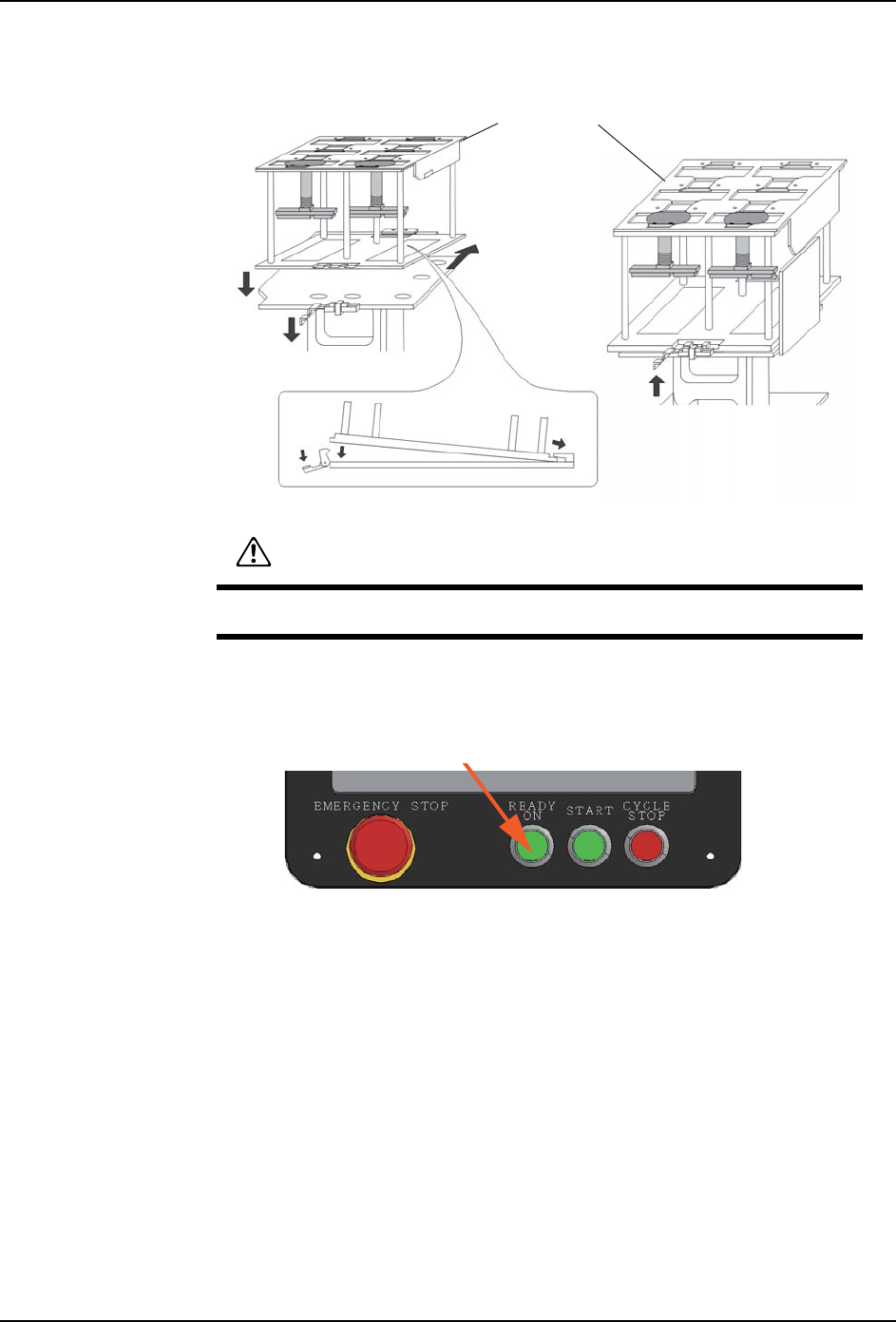

6. 将 Tool 置放台安装到机器上。放下 Tool 更换器侧的操作杆，插入置放台的后部，然后
将 Tool 置放台放置到台座上，返回 Tool 更换器侧的操作杆，锁定 Tool 置放台。
7. 再次确认 Tool 置放台被完全安装在了 Tool 更换器上。
8. 关闭安全门，安装供料单元。机器自动识别供料单元的安装，READY ON 按钮闪烁，请按
下 READY ON 按钮。
9. 在操控 Tool 置放台的画面上，请进行 Tool 识别。关于手动操作的 Tool 识别的详细内
容，请参照 「6.8.4 识别 Tool」。
注意
插入 Tool 置放台时，请注意不要夹着手指。
39OPE-0138-S
ᐛޭཪ㖤᭴ਦ
śᨈޛ
Ś᭴сᬃ֒ᵼ
ŝ᭴ᔶᬃ֒ᵼ
ᣢ䎭
Ŝ᭴с
39OPE-0133
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
118 SmartFAB 操作手册

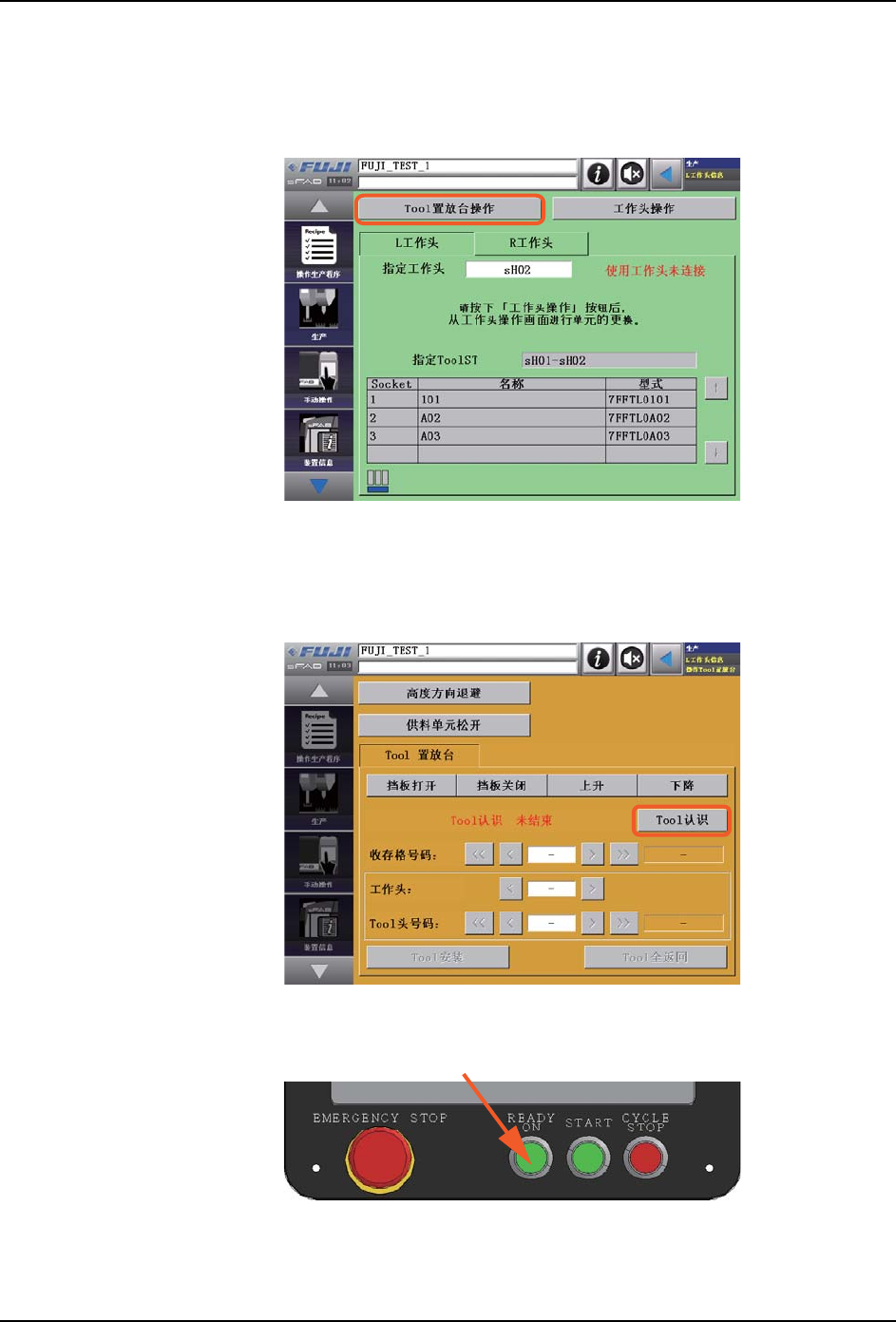

6.8.4 识别 Tool
说明通过手动操作识别 Tool 置放台上搭载的 Tool 的步骤。
1. 在 L 工作头信息画面上，请按下 ［Tool 置放台操作］。显示操控 Tool 置放台的画面。
2. Tool 置放台的挡板打开着时，请预先关闭。（关闭方法，请参照 「6.8.2 如何更换
Tool」。）
3. 在操控 Tool 置放台的画面上，请按下 ［Tool 认识］。
4. READY ON 按钮闪烁时，请按下 READY ON 按钮。

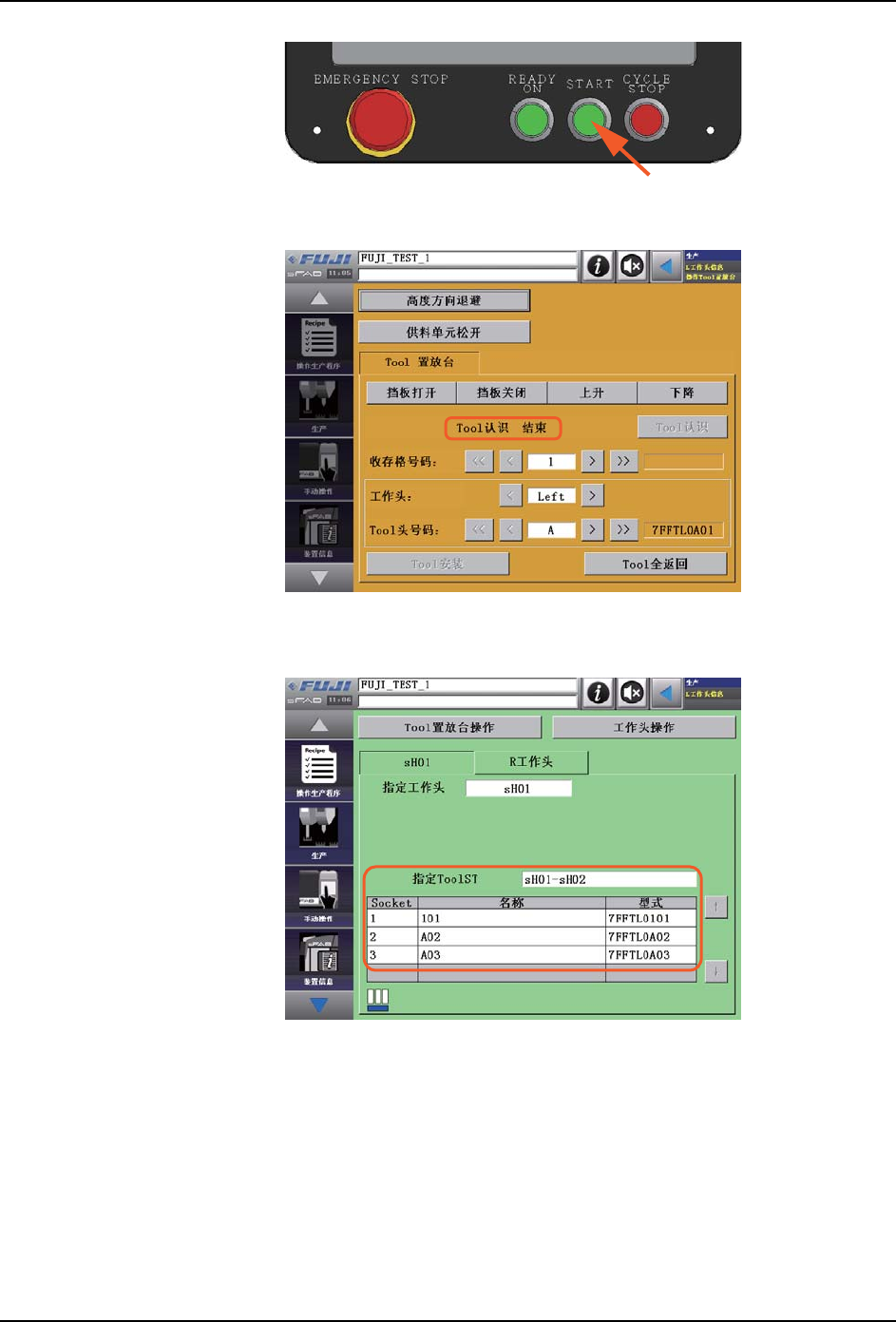

5. START 按钮闪烁，请按下 START 按钮。机器识别安装 Tool。（通过机械手相机，读取各
安装Tool的2D码。）
39OPE-0139-S
39OPE-0140-S
39OPE-0133
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 119
6. 完成 Tool 识别后，如下图所示。请按下按钮。
7. 返回到 L 工作头信息画面。请确认是否是生产中使用的 Tool 置放台和 Tool。
39OPE-0129
39OPE-0141-S
39OPE-0142-S
