6. 如何换线 OPE-SFAB-005S0

120 SmartFAB 操作手册

6.9 如何更换工作头

6.9.1 确认是否需要更换工作头

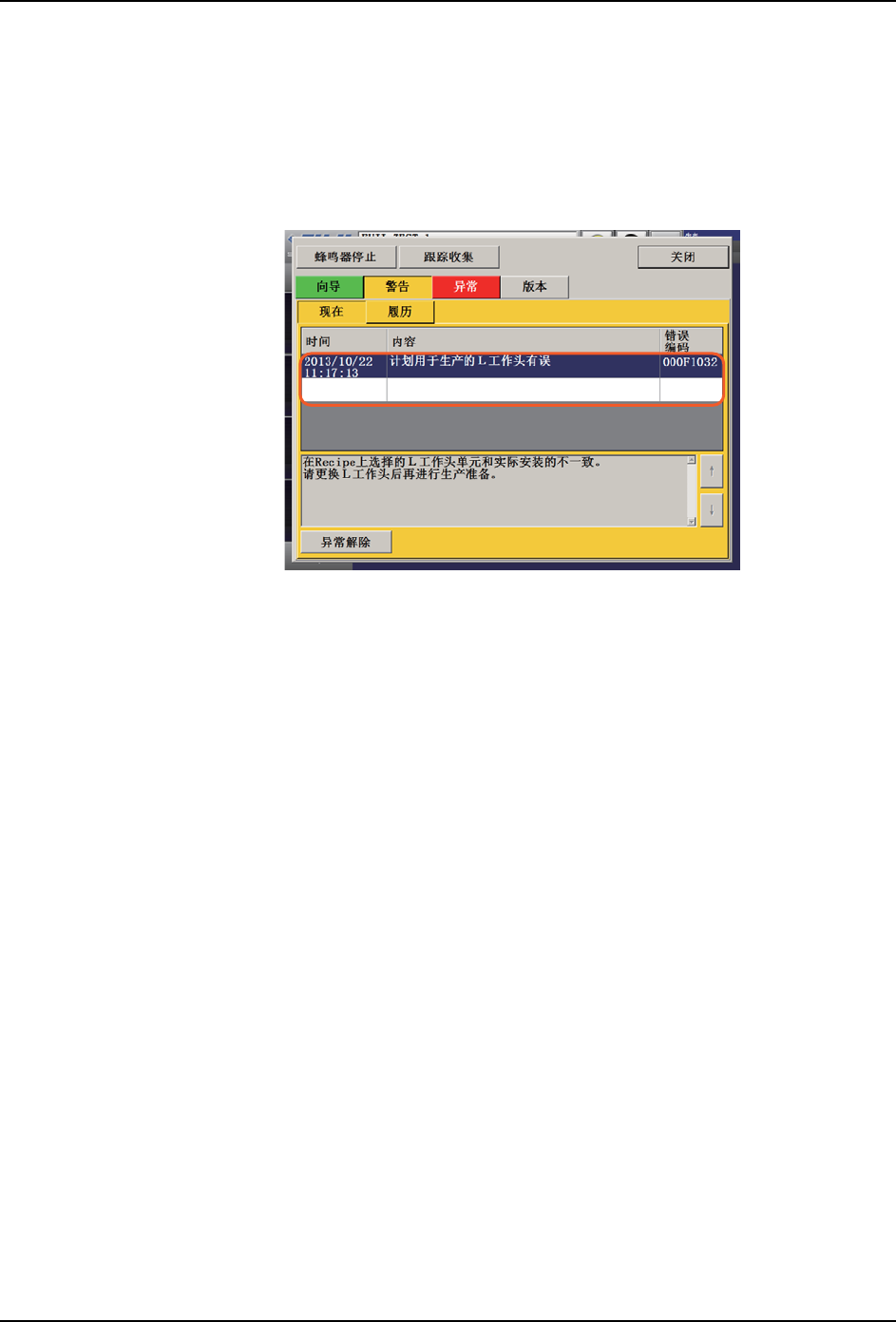

生产程序切换后，确认生产程序文件中指定的生产中使用的工作头是否被安装了。如果没有

被安装，在主画面的信息栏及弹出式菜单中显示信息画面，请更换工作头。

已安装的工作头如果与生产程序指定不一致时，显示信息，需要进行更换。

6.9.2 更换工作头时的注意事项

·不要将工作头靠近机器内的其他单元。有可能因磁性而受到损伤。另外，在安装

／卸下工作头时，请在工作头的更换位置上进行。

·在机器内存在正在生产的工件的状态下，请不要更换工作头。如果存在正在生产

的工件，请除去然后更换工作头。

·在工作头上装有 Tool 或 Tool 吸着元件的情况下，请不要更换工作头。出现这样

的情况时，在更换工作头之前请先手动操作处理掉元件并将 Tool 送回置放台。

·如果 Tool 置放台已被提升，则请在更换工作头之前先通过手动操作使其回归初始

位置。否则将影响工作头更换。

39OPE-0143-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 121

6.9.3 将工作头移动到更换位置

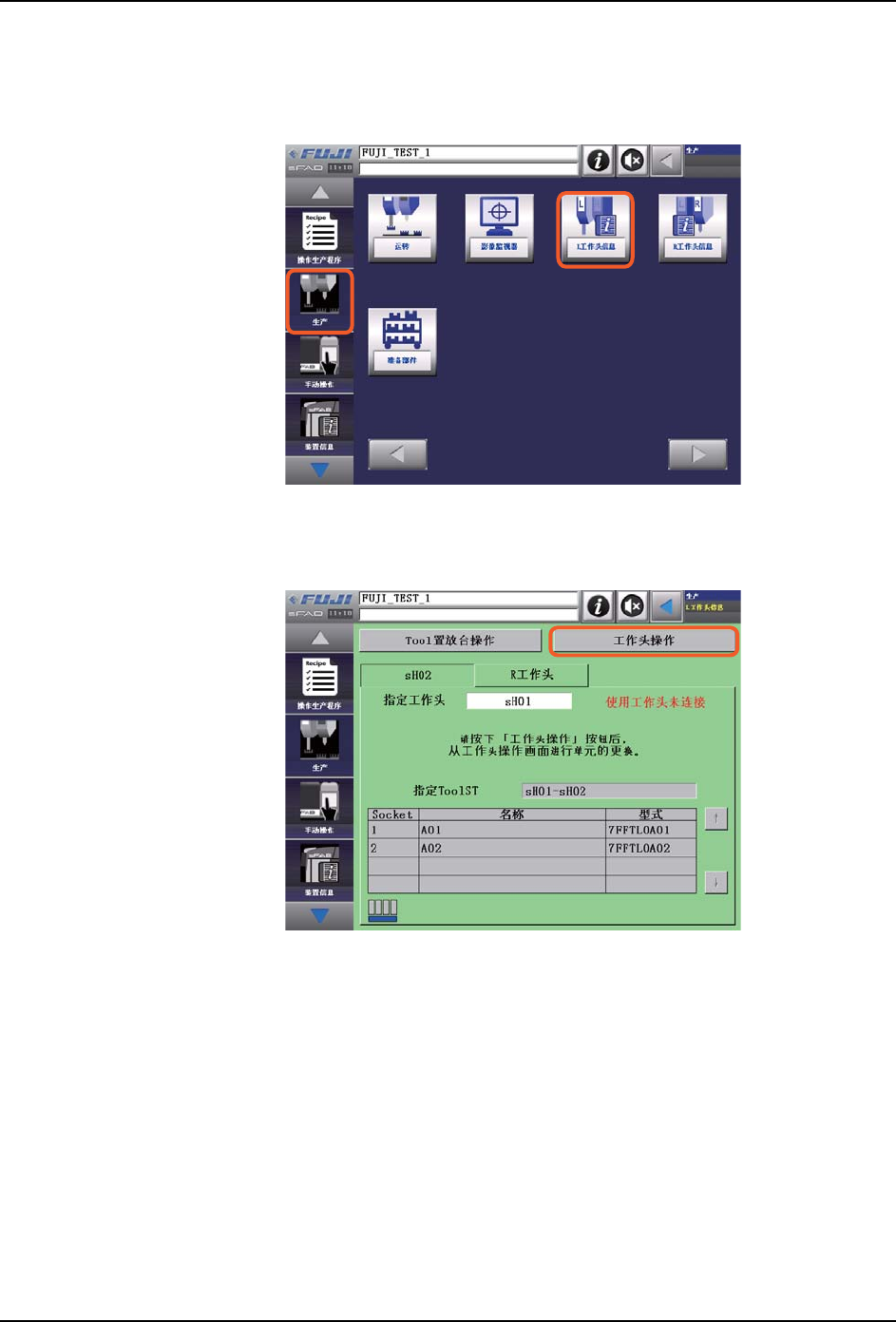

1. 在操作面板的功能菜单中，请依次按下［生产］→ ［L 工作头信息］画面按钮。显示 L

工作头信息画面。

备注 )以下，以 L 工作头操作画面为例进行说明。

2. 在 L 工作头信息画面上，请按下［工作头操作］按钮。显示 L 工作头操作画面。

39OPE-0144-S

39OPE-0145-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

122 SmartFAB 操作手册

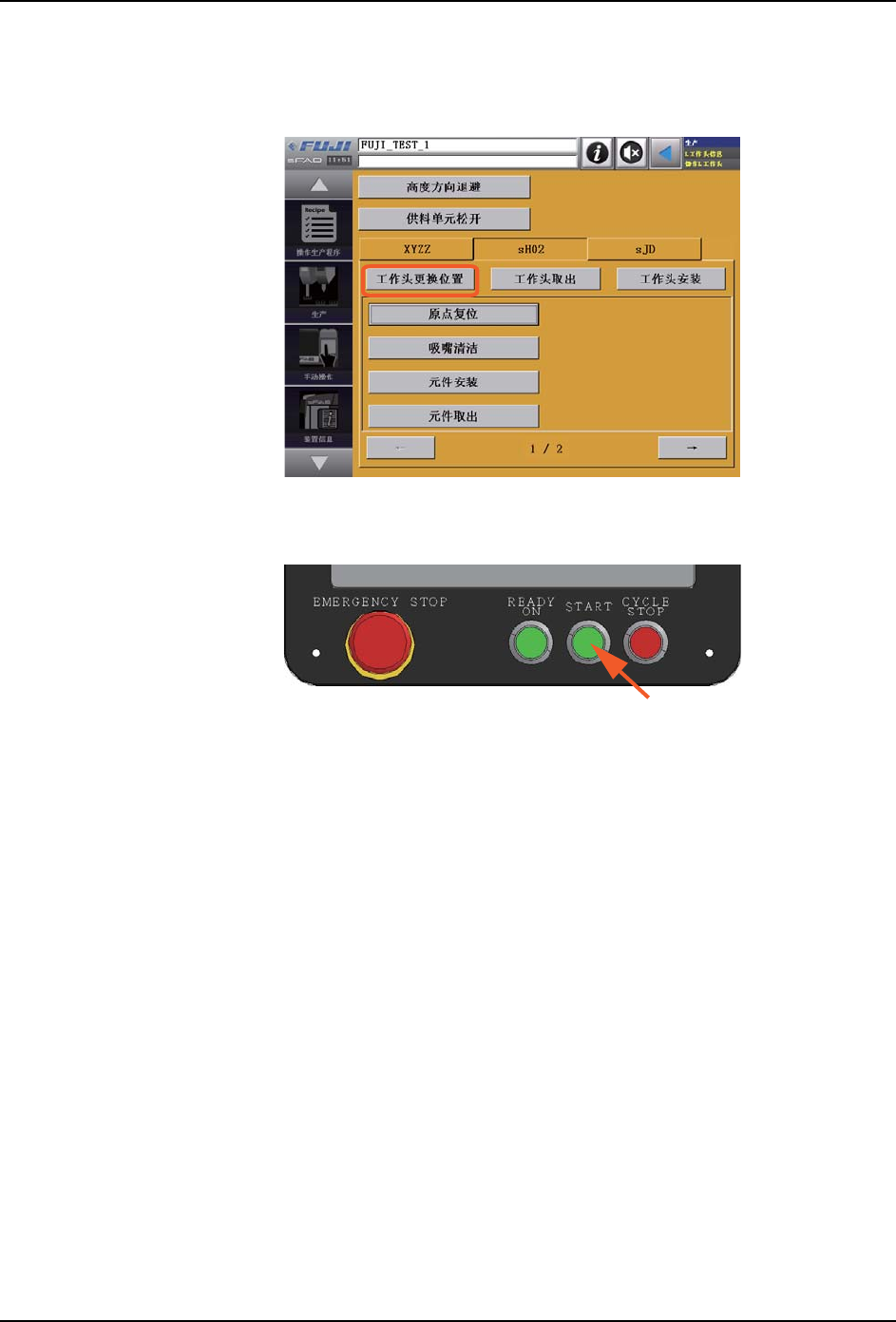

3. 在 L 工作头操作画面上，请按下［工作头更换位置］按钮。START 按钮闪烁，处于等待

操作 START 按钮。

备注 )如果运转准备还没有被进行，请先按下运转 READY ON 按钮，进行运转准备。

4. 请按下［START］按钮。工作头向更换位置移动（身体一侧）。

39OPE-0146-S

39OPE-0129
