6.9.4 如何拆卸工作头
1. 如果妨碍工作头卸下，先卸下供料单元。在 L 工作头操作画面上，请按下 ［供料单元松
开］按钮。（关于供料单元的卸下，请参照 「6.5.2 如何拆卸供料单元」的 3～4项。
按照同样的操作能够卸下。）

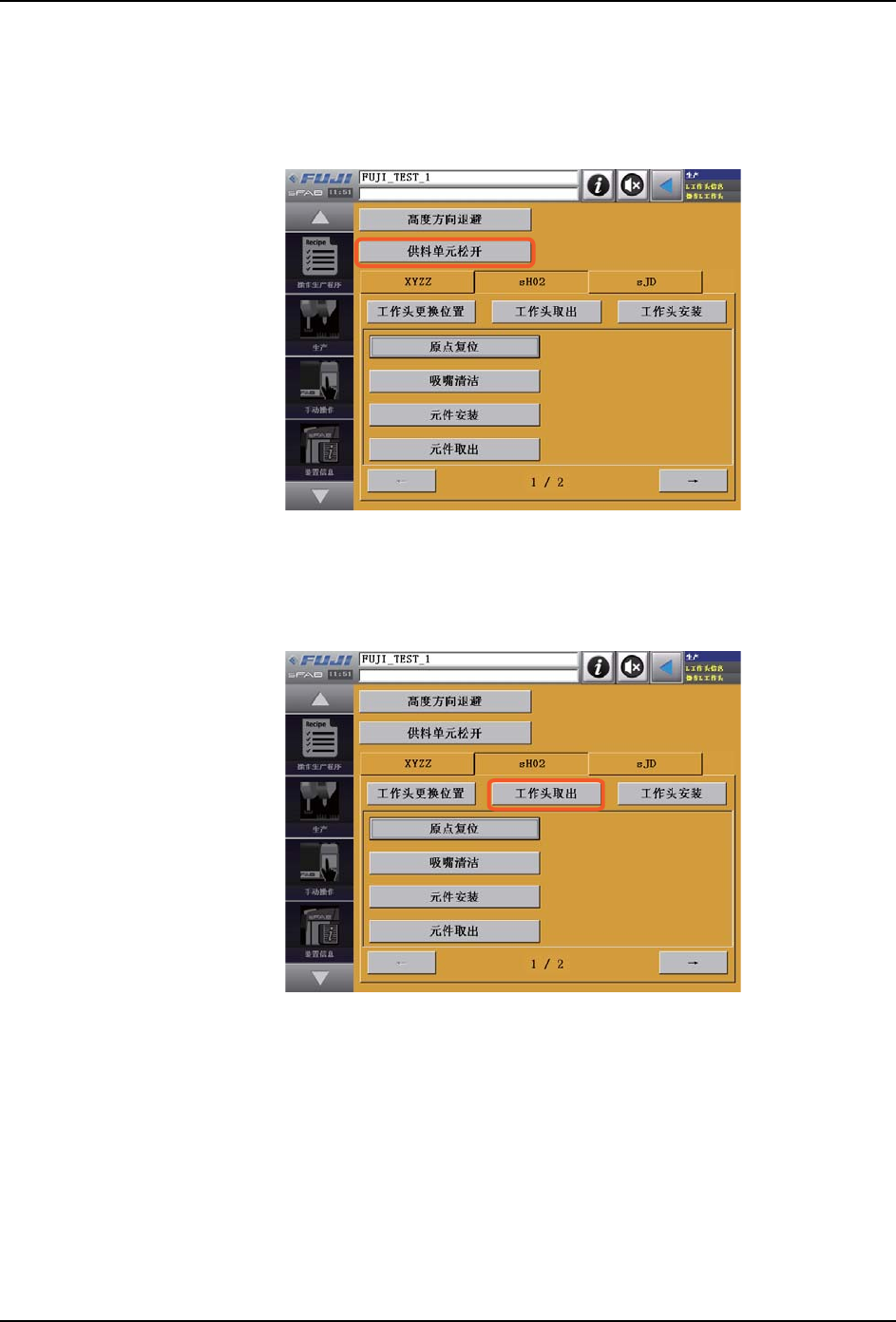

图 6.8.4.1. 供料单元手动操作画面 （供料单元松开）
2. 在 L 工作头操作画面上，请按下 ［工作头取出］按钮。工作头的电源被切断。
图 6.8.4.2. 供料单元手动操作画面 （工作头取出 )
备注 )在要卸下的工作头上有 Tool 和元件的状态下，按下 ［工作头取出］，以弹出方式显示
警告的再确认信息。原则上，在卸下工作头时，请在无吸取元件、无贴装 Tool 的状态
下进行。
39OPE-0147-S
39OPE-0148-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
124 SmartFAB 操作手册
3. 打开安全门，拔下连接在工作头上的接插件。
图 6.8.4-3 拔出 L 工作头接插件
4. 拉起拉杆向左扳下。握住工作头手柄，将贴装工作头前倾并卸下。这时，请注意工作头
不要与周围的部位发生碰触。
图 6.8.4-4 卸下 L 工作头
备注 ) 请将拆下来的工作头放置到选购件的工作头维修保养平台上或者横置于工作台上。
5. 卸下工作头后，请确认拉杆没有抬起。（必须如下图 6.8.4-3 拔出 L 工作头接插件 那样
倒下。）
39OPE-0149
39OPE-0150
Ṟ
ṟ
Ṡ
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 125
6.9.5 如何安装工作头
1. 握住工作头的手柄，将工作头的夹紧部挂在 XYZ 机械手侧的支架上。向左扳下拉杆并且
扶正工作头上部，然后手离开控制杆。在确认了工作头切实安装后，放开工作头手柄。
2. 安装了工作头后，请确认拉杆没有抬起。（必须如下图 3 ．那样倒下。）
3. 连接全部接插件。
4. 关闭安全门，在 L 工作头操作画面上，按下 ［工作头安装］按钮。工作头的供料电源被
接通。
39OPE-0151
Ṟ
ṟ
Ṡ
39OPE-0152
39OPE-0153-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
