6. 如何换线 OPE-SFAB-005S0 126 SmartFAB 操作手册 5. 必要时，请安装供料单元。机器识别供料单元的安装，R EADY ON 按钮闪烁，请按下 READY ON 按钮。 6. 安装供料单元后，如果按下按钮，则返回到 L 工作头信息画面。确认是生产中使用的工作头。（如果与生产程序中使用的配置不一致时，显示警告信息。） 39OPE-0133 39OPE-0154-S CoaQ1DBp CoaQ1…

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 125

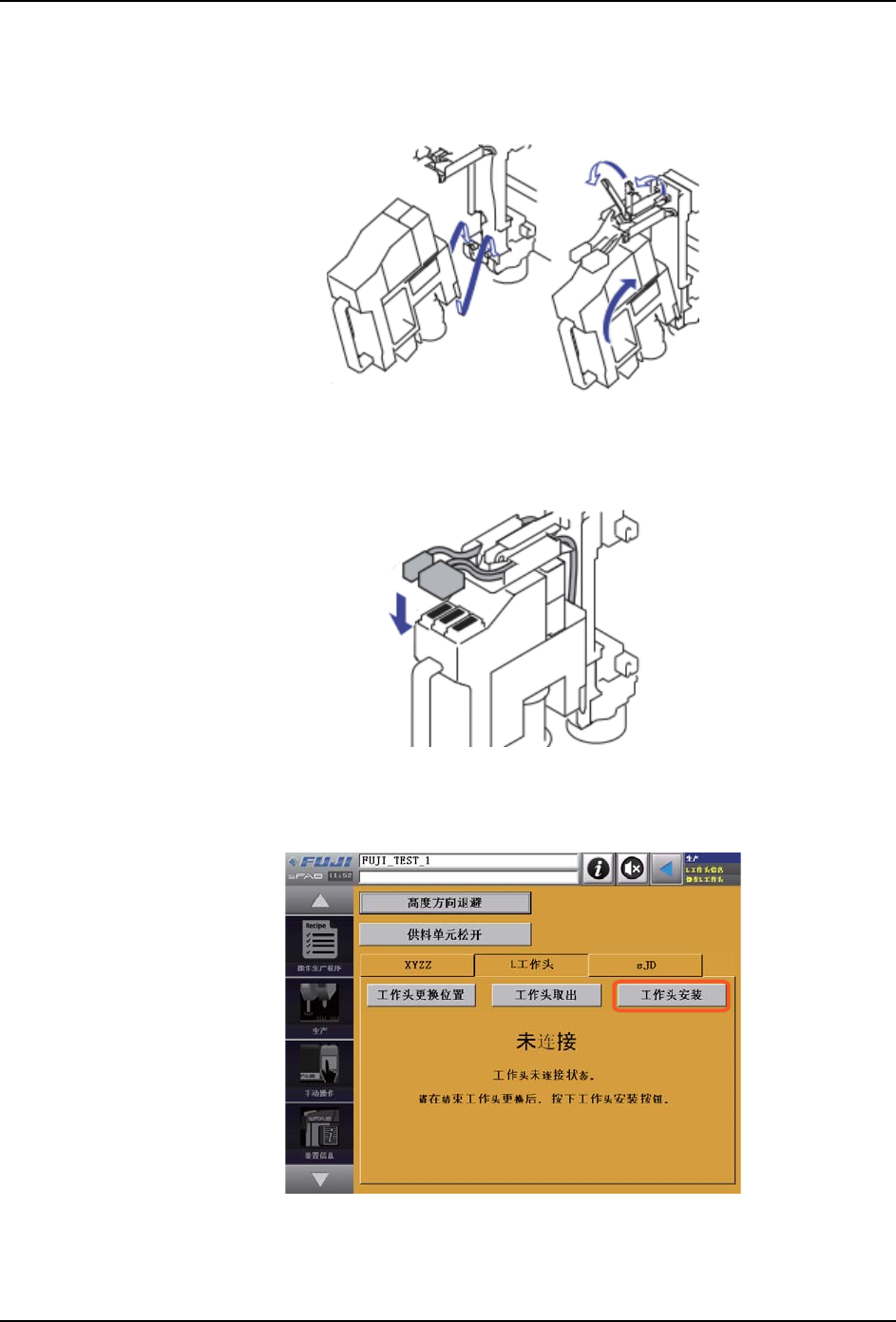

6.9.5 如何安装工作头

1. 握住工作头的手柄，将工作头的夹紧部挂在 XYZ 机械手侧的支架上。向左扳下拉杆并且

扶正工作头上部，然后手离开控制杆。在确认了工作头切实安装后，放开工作头手柄。

2. 安装了工作头后，请确认拉杆没有抬起。（必须如下图 3 ．那样倒下。）

3. 连接全部接插件。

4. 关闭安全门，在 L 工作头操作画面上，按下［工作头安装］按钮。工作头的供料电源被

接通。

39OPE-0151

Ṟ

ṟ

Ṡ

39OPE-0152

39OPE-0153-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

126 SmartFAB 操作手册

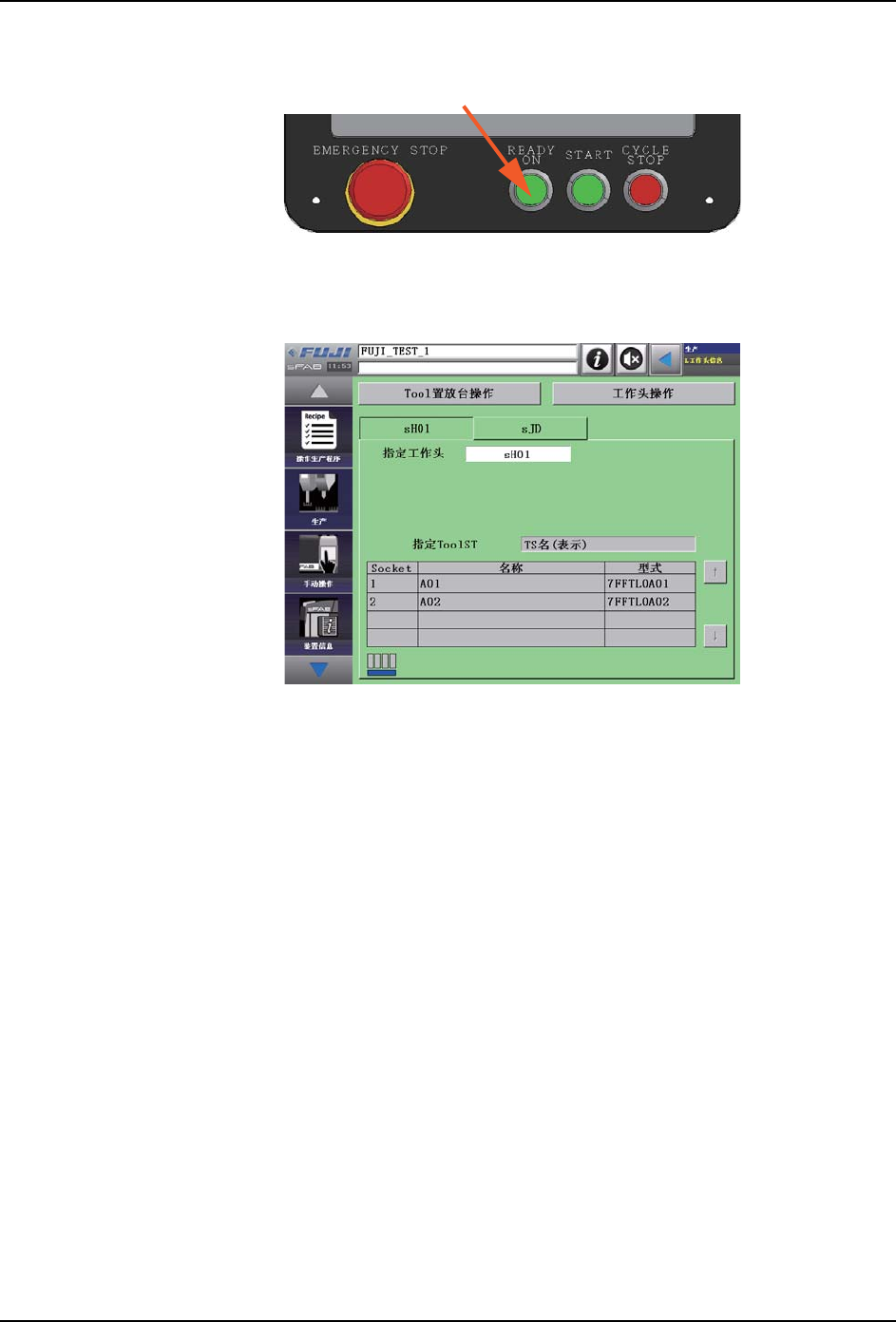

5. 必要时，请安装供料单元。机器识别供料单元的安装，READY ON 按钮闪烁，请按下

READY ON 按钮。

6. 安装供料单元后，如果按下按钮，则返回到 L 工作头信息画面。确认是生产中使用的

工作头。（如果与生产程序中使用的配置不一致时，显示警告信息。）

39OPE-0133

39OPE-0154-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 7. 生产

SmartFAB 操作手册 127

7. 生产

生产的运转模式分为两种∶一般运转模式（正式生产模式）和空转模式（维修保养后的调

试或预热）。

从下一小节「 7.1 如何进行生产设定」开始直到「7.7. 如何补料」为止介绍一般模式，

「7.8. 如何设定空转运转」则介绍关于空转运转模式的生产设定与通常运转模式的差异。运

转模式的设定方法请参照「9.2　设定生产及手动操控的工作条件」。

7.1 如何进行生产设定

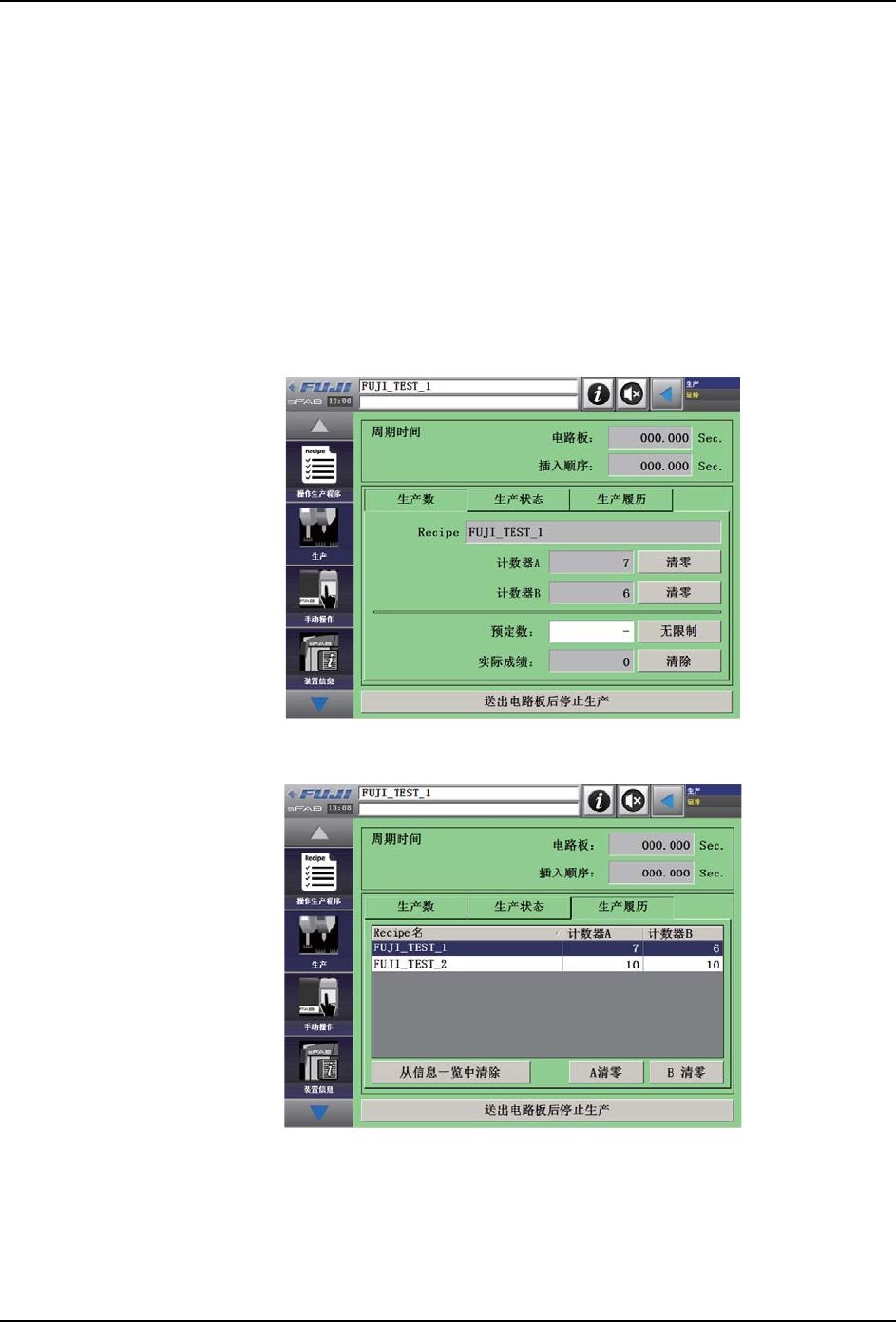

7.1.1 运转画面

图 7.1. 运转画面 ( 显示生产数标签页 )

图 7.2. 运转画面 ( 显示生产状态标签页 )

39OPE-0155-Sa

39OPE-0156-Sa

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
