OPE-SFAB-005S0SmartFAB操作手册 - 第166页

7. 生产 OPE-SFAB-005S0 152 SmartFAB 操作手册 7.6 如何调出影像监视器显示生产动作中的影像。 1. 在操作面板的功能菜单中，请依次按下［生产］→ ［影像监视器］画面按钮。显示影像监视器画面。 2. 在影像监视器画面上，除了指定相机的影像监视器，还能够进行 2D 码输入、拍摄相机的操作（键盘画面的文字输入操作）及拍摄中的影像保存。通过按下机操作屏幕的影像保存按键可以实行影像保存。影像 …

OPE-SFAB-005S0 7. 生产

SmartFAB 操作手册 151

6. 按下 [A 清零 ] 后，将所选择的一行的计数器 A 设定为 [0]。

按下 [B 清零 ] 后，将所选择的一行的计数器 B 设定为 [0]。

39OPE-0187-Sa

39OPE-0188-Sa

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

7. 生产 OPE-SFAB-005S0

152 SmartFAB 操作手册

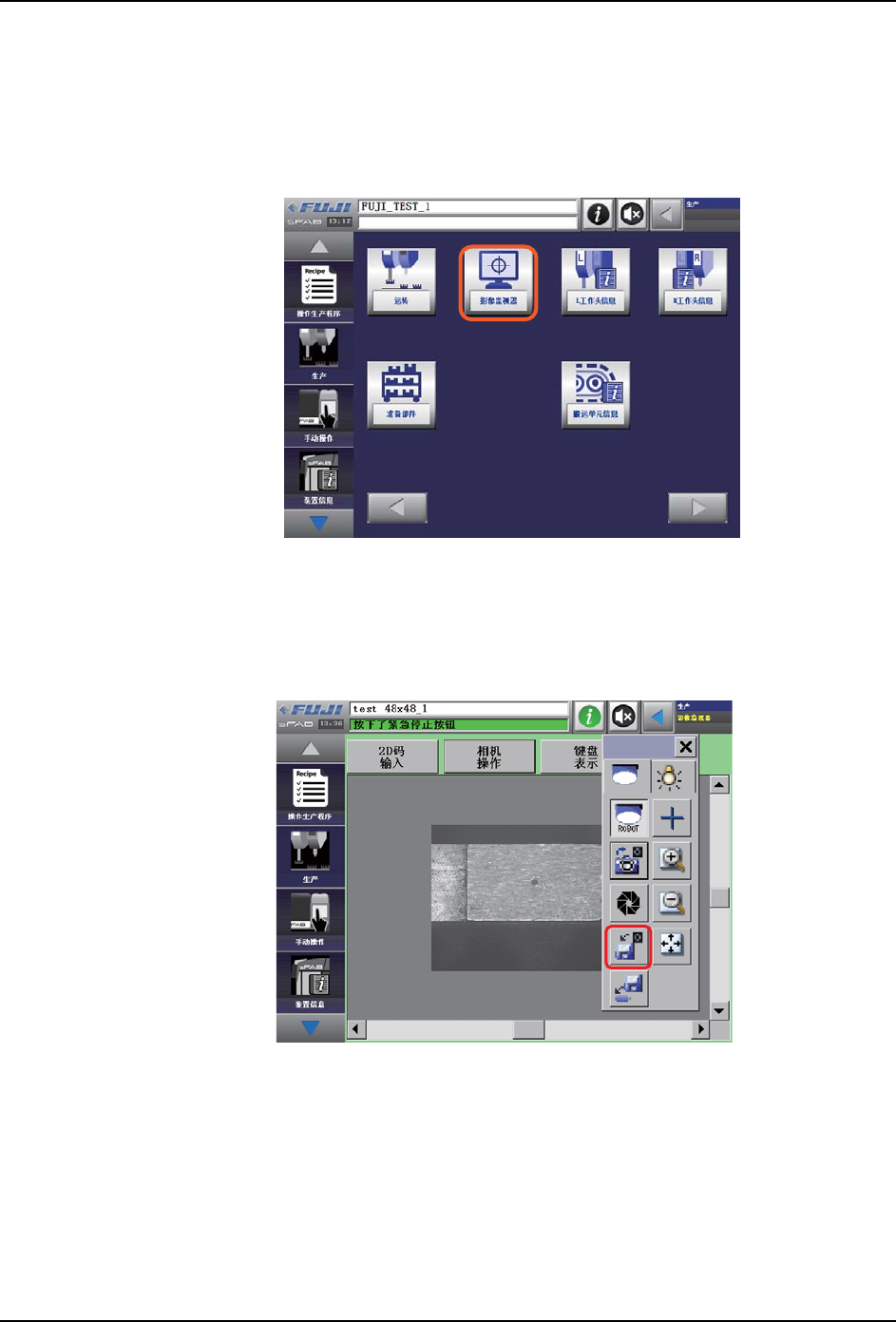

7.6 如何调出影像监视器

显示生产动作中的影像。

1. 在操作面板的功能菜单中，请依次按下［生产］→ ［影像监视器］画面按钮。显示影

像监视器画面。

2. 在影像监视器画面上，除了指定相机的影像监视器，还能够进行 2D 码输入、拍摄相机

的操作（键盘画面的文字输入操作）及拍摄中的影像保存。通过按下机操作屏幕的影像

保存按键可以实行影像保存。影像保存操作的具体内容请参照「影像处理手册」（文件

编号：IMG-sFAB-*.*J）的操作说明部分。

备注 )影像监视器显示状态下的生产时，周期时间会若干延迟。

39OPE-0189-Sa

39OPE-0190-Sb

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 7. 生产

SmartFAB 操作手册 153

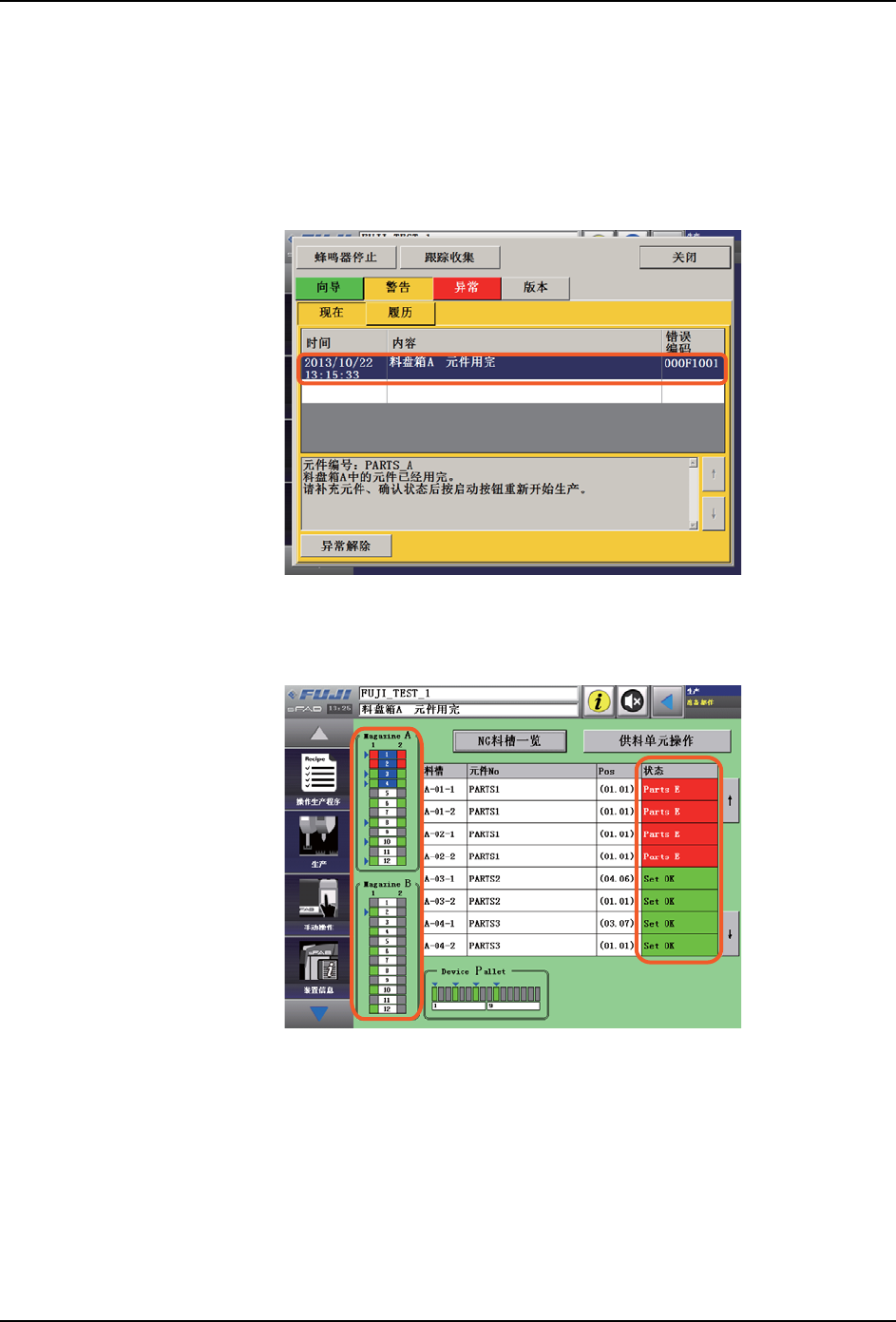

7.7 如何补料

7.7.1 出现料尽时如何补料

说明生产中发生料尽时的补充步骤。

1. 发生料尽，不能继续生产时，机器就会暂时中断生产。中断后，机器在信息画面（警

告）上显示料尽信息。

2. 在准备部件画面上，使用［↑］／［↓］按钮的操作，显示各供料群组的状态，确认

发生料尽的状况。

39OPE-0191-S

39OPE-0192-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
