7. 生产 OPE-SFAB-005S0
156 SmartFAB 操作手册
7.8 如何设定空转运转
如果要空转运转，那么在一般运转模式的生产设定基础上，需要再进行下面的 2 个设定。
1. 将生产预定数设定为无限制。生产预定数的具体设定方法请参照 「7.1.3 设定生产预定
数」。
2. [ 装置信息 ]‐[ 装置设定 ]‐[ 装置功能设定 ]‐ 「Option」的 Fujitrax Verifier 以
及 Fujitrax Profiler 功能设定为 OFF。具体设定方法请参照 「9.3.2 设定
「Option」」。
下面为注意事项。
·在打开的生产程序中没有安装指定的装置结构 ( 单元／ Tool ／供应 app( 供料器
／料盘 )) 时，不能进行空转运转。( 不必安装元件。)
另外，当运转模式为空转时，页眉画面的生产程序名称的区域背景色显示为黄色。
39OPE-0387-Sa
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 157
8. 关于手动操控
8.1 关于操控画面
在操作面板 ［手动操作］功能菜单上，能够显示手动操作的各画面。

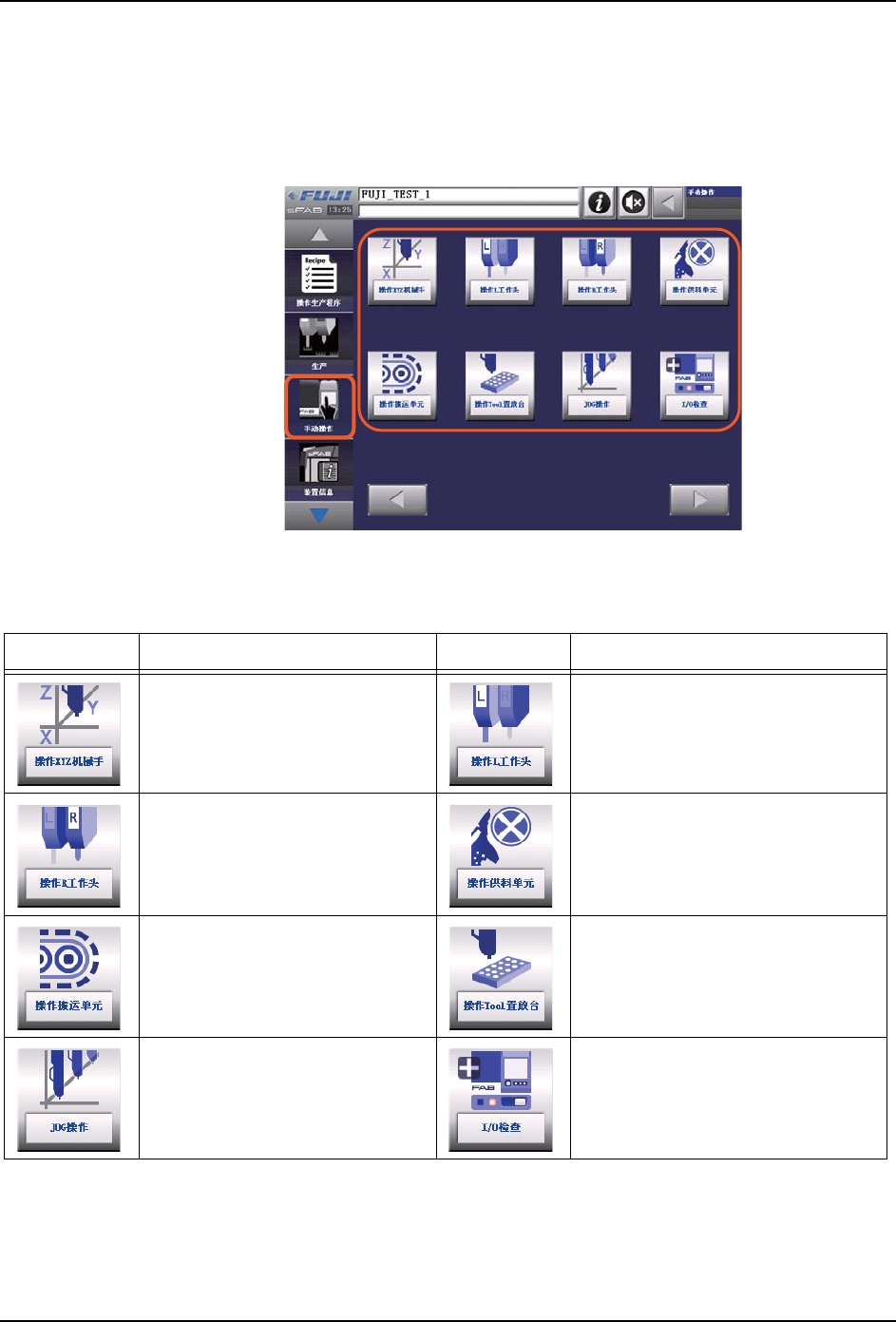

手动操作功能菜单画面
功能说明 （按钮）
另外，在 XYZ 机械手操作、 L 工作头操作、 R 工作头操作、供料单元操作、搬运轨道操
作、 Tool 置放台操作的各画面上，准备了共通按钮 （高度方向退避、供料单元松开）。
39OPE-0197-S
按钮 说明 按钮 说明
是进行 XYZ 机械手的手动操作的功
能。在进行退避位置移动和维修保养
位置移动时使用。
是进行 L 工作头上安装的工作头单元的
手动操作的功能。在画面上除了显示移
动到工作头更换位置及工作头卸下／安
装操作，还显示对应所安装的工作头的
操作。
是进行 R 工作头上安装的工作头单
元的手动操作的功能。在画面上除了
显示移动到工作头更换位置及工作头
卸下／安装操作，还显示对应所安装
的工作头的操作。
是进行所连接的供料单元的手动操作的
功能。在画面上显示原点复位操作等对
应连接供料单元的操作项目。
是进行所设置的搬运轨道的手动操作
的功能。在画面上显示原点复位、工
件载入／送出等对应所连接的搬运轨
道的操作项目。
是进行 Tool 置放台相关的手动操作的
功能。在进行挡板开／闭、置放台上升
／下降、 Tool 识别／安装／返却等时
使用。
是进行 JOG 操作的功能。对象是
XYZ 机械手、 L 工作头、 R 工作头、
搬运轨道。另外，作为附属功能，存
在对应工作头的 Z 轴制动设定、
JOG 操作中的影像监视器功能。
是监视各单元的电路板上的输入输出信
号的状态的功能。
此功能，通常不需要用户进行操作。
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
8. 关于手动操控 OPE-SFAB-005S0
158 SmartFAB 操作手册

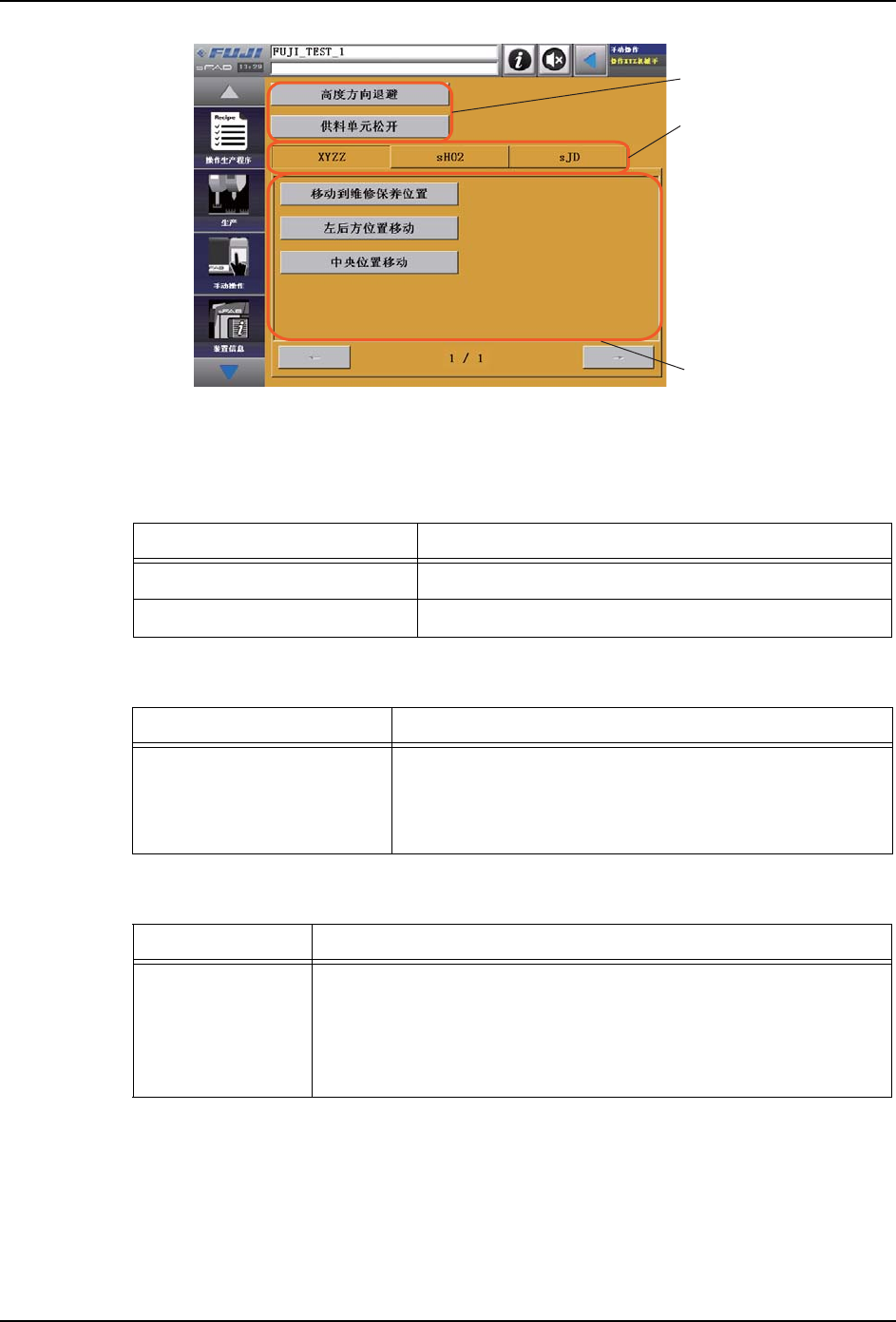

手动操作画面显示例 （XYZ 机械手操作画面）
画面说明 （共通按钮等）
共通按钮区域
单元固有的按钮区域
单元切换按钮
按钮 说明
［高度方向退避］ 进行 XYZ 机械手等的高度方向的退避位置移动。
［供料单元松开］ 供料单元处于能够卸下的状态。
按钮 说明
[ 移动到维修保养位置 ] [
左后方位置移动 ] [
中央位置移动 ]
显示连接单元的对应操作按钮。按钮数如果不能显示在 1 个画
面上，［→］／ ［←］按钮变成激活状态，请移动画面进行操
作。
关于能够操作的项目，请参照连接单元的手册。
按钮 说明
[XYZ][sH01][sJD] 使用该按钮，能够进行所连接的单元的切换。
切换单元固有的按钮区域。
( 在 L 工作头上安装了 sH01 时 )
( 在 R 工作头上安装了 sJD 时 )
ާ䙐᤿䫤॰ต
ঋݹ࠽ᦘ᤿䫤
ঋݹരᴿⲺ᤿䫤॰ต
39OPE-0198-S
