OPE-SFAB-005S0SmartFAB操作手册 - 第174页

8. 关于手动操控 OPE-SFAB-005S0 160 SmartFAB 操作手册 8.3 如何操控 L 工作头在［手动操作］功能子菜单中，按下［ L 工作头操作］按钮，则会显示 L 工作头操作用的画面。能够进行此画面上显示的按钮范围内的手动操作。 L 工作头操作画面显示例（安装了 sH02 工作头时 (1/2 页 )） L 工作头操作画面显示例 ( 安装了 sH02 工作头时 (2/2 页 )) 画面说明（ L 工…

OPE-SFAB-005S0 8. 关于手动操控

SmartFAB 操作手册 159

8.2 如何操控 XYZ 机械手

在［手动操作］功能菜单中，按下［操作 XYZ 机械手］，显示 XYZ 机械手操作用的画面。

能够进行此画面上显示的按钮范围内的手动操作。

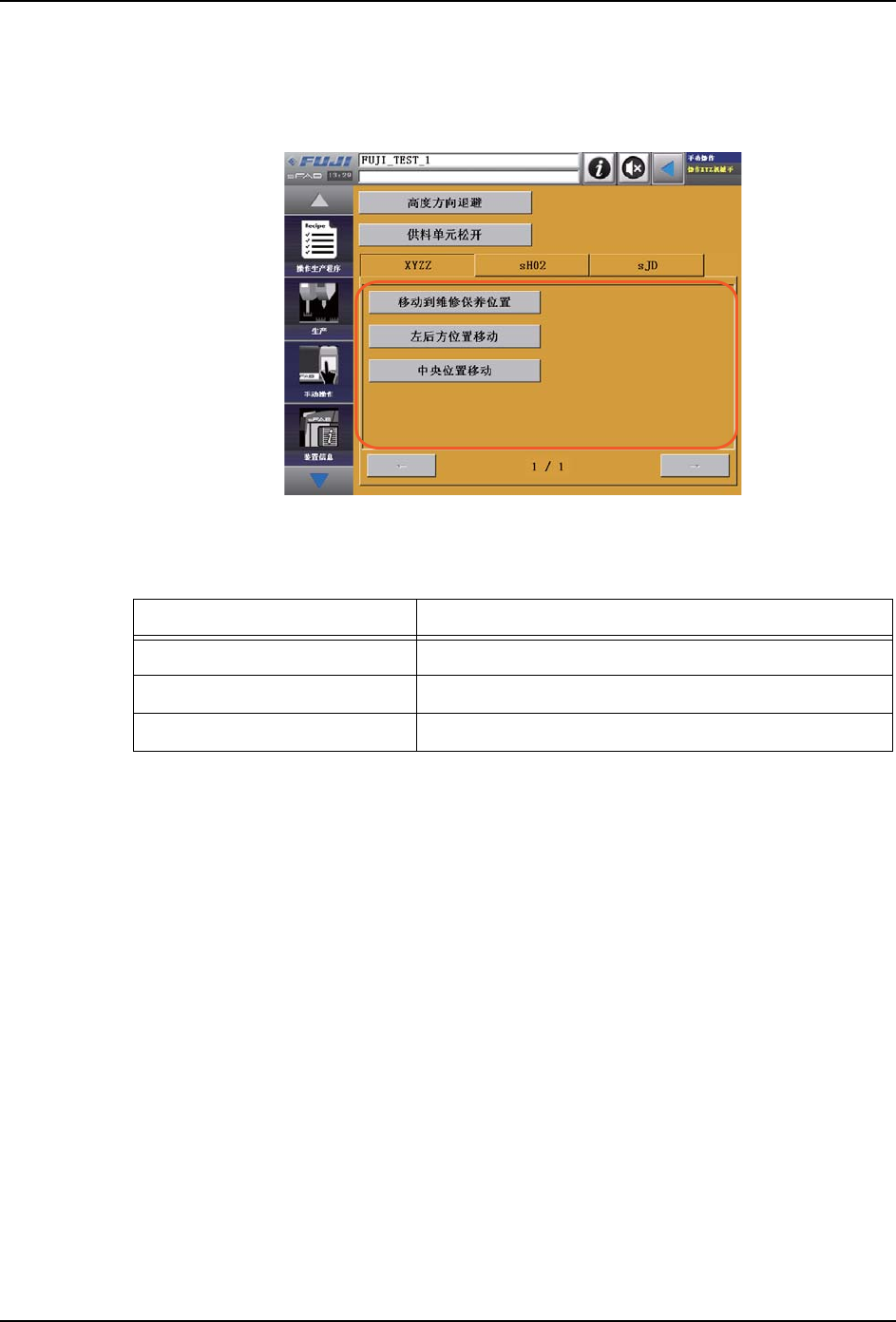

XYZ 机械手操作画面显示例

画面说明（XYZ 机械手固有的按钮）

注意 )

单元固有部所显示按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，介绍了标准操作

项目，

有可能与客户的产品不一致

按钮说明

［移动到维修保养位置］ XYZ 机械手移动到维修保养位置。

［左后方位置移动］ XYZ 机械手移动到左后方位置。

［中央位置移动］ XYZ 机械手移动到中央位置。

39OPE-0199-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

8. 关于手动操控 OPE-SFAB-005S0

160 SmartFAB 操作手册

8.3 如何操控 L 工作头

在［手动操作］功能子菜单中，按下［L 工作头操作］按钮，则会显示 L 工作头操作用的

画面。能够进行此画面上显示的按钮范围内的手动操作。

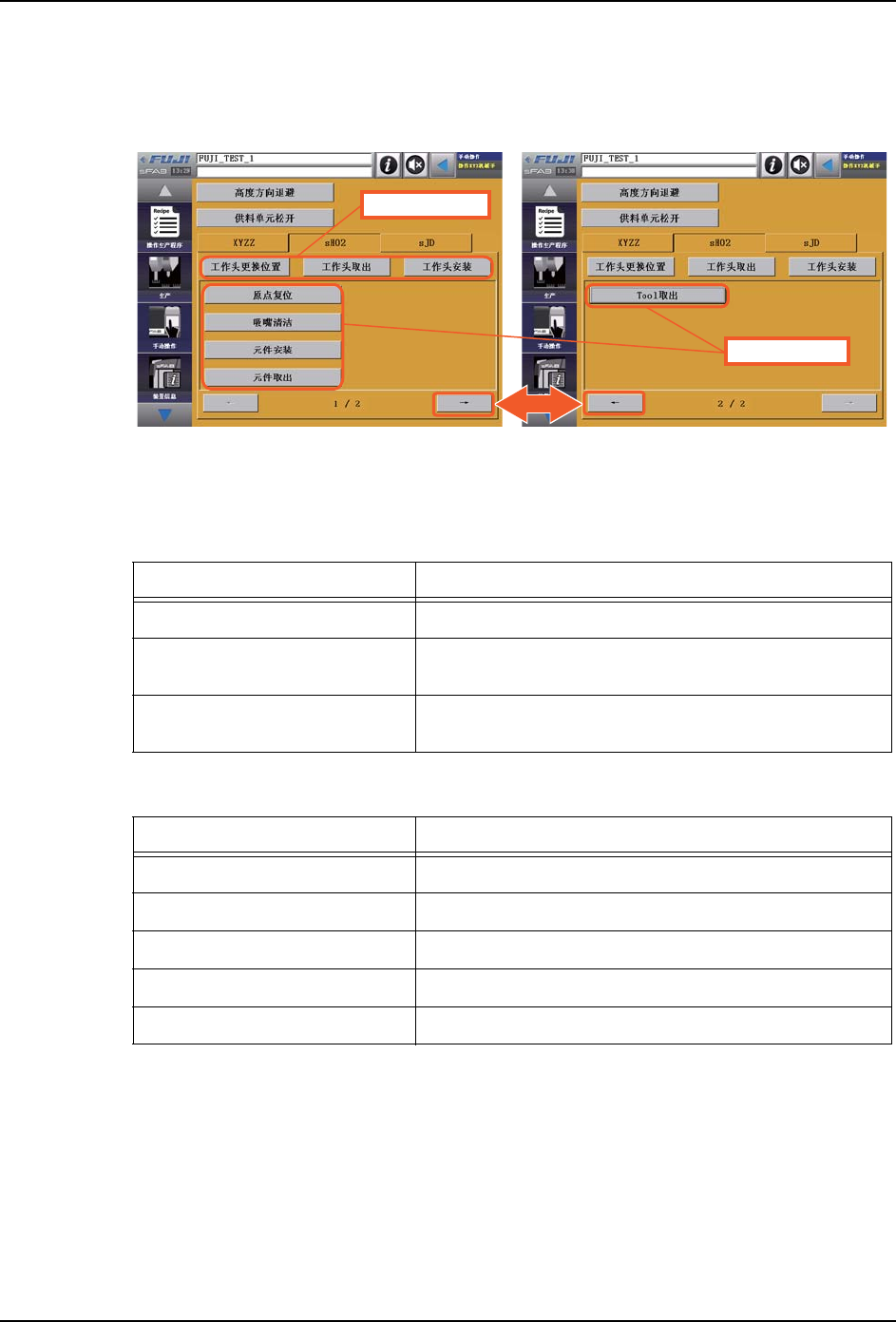

L 工作头操作画面显示例（安装了 sH02 工作头时 (1/2 页 )）

L 工作头操作画面显示例 ( 安装了 sH02 工作头时 (2/2 页 ))

画面说明（L 工作头共通按钮）

画面说明（L 工作头固有的按钮）（安装了 sH02 工作头时）

注意 )

单元固有部所显示按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，介绍了安

装了

工作头时的标准操作项目，有可能与客户的产品不一致。

按钮

说明

［工作头更换位置］ XY 机械手移动到 L 工作头的更换位置。

［工作头取出］在卸下 L 工作头之前按下。工作头的供应电源被切断，能够

进行卸下。

［工作头安装］在安装了 L 工作头后按下。工作头的供应电源被接通，并且

识别工作头。

按钮

说明

［原点复位］ L 工作头移动到原点。

［吸嘴清洁］进行 L 工作头的吸嘴清洁。

［元件安装］将元件安装到 L 工作头上。

［元件取出］从 L 工作头上拿掉元件。

［Tool 取出］从 L 工作头上拿掉 Tool

39OPE-0200-S

/ ᐛ֒ཪާ䙐᤿䫤

V+ രᴿⲺ᤿䫤

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 8. 关于手动操控

SmartFAB 操作手册 161

8.4 如何操控 R 工作头

在［手动操作］功能菜单中，按下［R 工作头操作］按钮，则会显示 R 工作头操作用的画

面。能够进行此画面上显示的按钮范围内的手动操作。

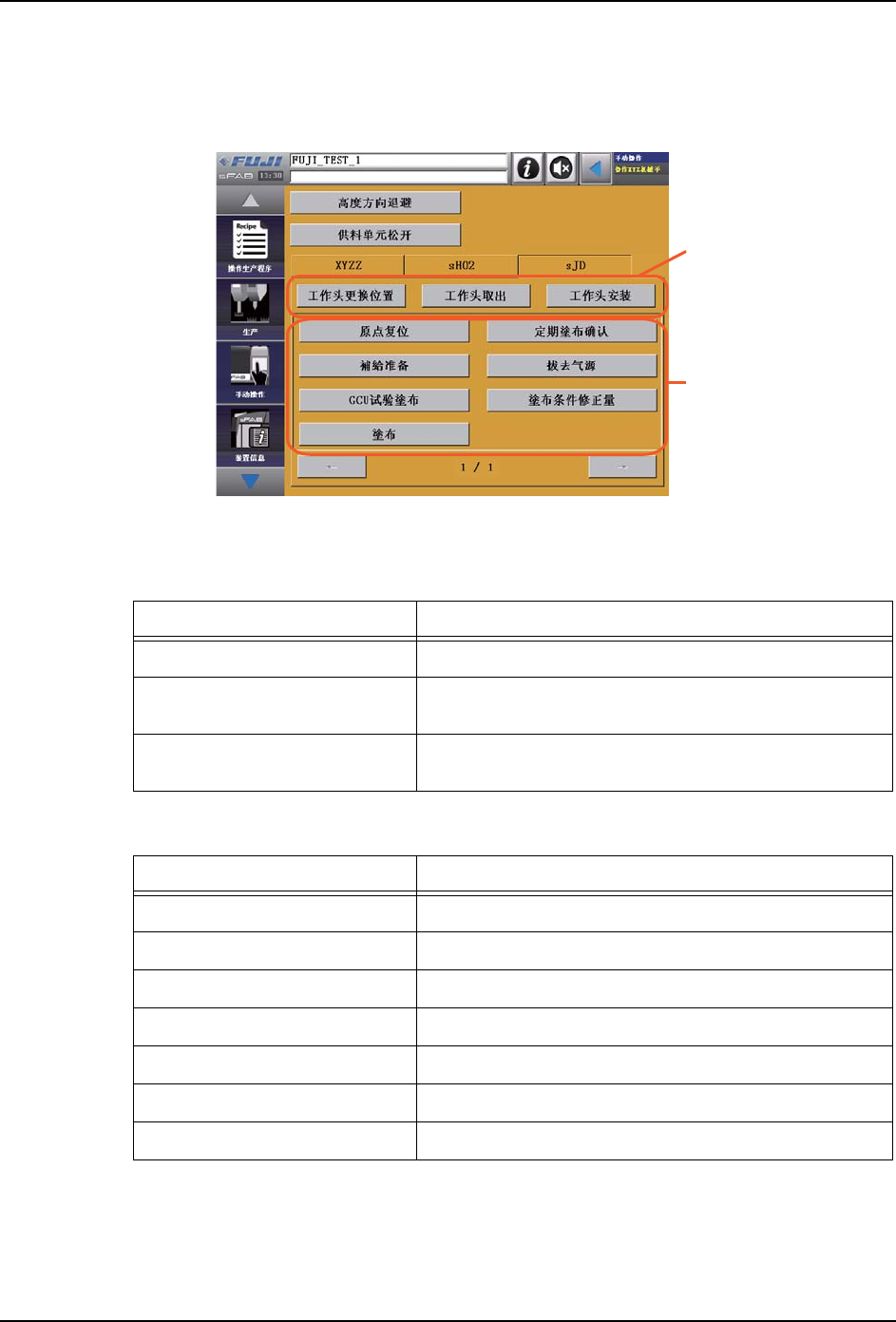

R 工作头操作画面显示例（安装了 sJD 工作头时

画面说明（R 工作头共通按钮）

画面说明（

sJD 固有的按钮）

注意 )

单元固有部所显示按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，

介绍了安装了

Process

工作头时的标准操作项目，有可能与客户的产品不一致。

按钮说明

［工作头更换位置］ XYZ 机械手移动到 R 工作头的更换位置。

［工作头取出］在卸下 R 工作头之前按下。工作头的供应电源被切断，能够

进行卸下。

［工作头安装］在安装了 R 工作头后按下。工作头的供应电源被接通，并且

识别工作头。

按钮说明

[ 原点复位］ R 工作头移动到原点。

[ 定期涂敷确认 ] 进行涂敷量的确认。

[ 补给准备］进行涂敷剂的补充准备。

[ 抜去气源 ] 喷出空气，除去点胶针内的气泡。

[GCU 试验涂敷］在 GCU 上进行涂敷。

[ 涂敷条件修正量］设定涂敷条件。

[ 涂敷 ] 在目前 R 工作头的位置上进行涂敷。

39OPE-0201-S

5 ᐛ֒ཪާ䙐᤿䫤

V-' രᴿⲺ᤿䫤

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
