8. 关于手动操控 OPE-SFAB-005S0 162 SmartFAB 操作手册 8.5 如何操控供料单元在［手动操作］功能菜单中，按下［操作供料单元］，则会显示供料单元操作用的画面。能够进行此画面上显示的按钮范围内的手动操作。供料单元操作画面显示例（安装了 MTU-L T 时）画面说明（供料单元固有的按钮）注意 ) 单元固有部所表示的按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，介…

OPE-SFAB-005S0 8. 关于手动操控

SmartFAB 操作手册 161

8.4 如何操控 R 工作头

在［手动操作］功能菜单中，按下［R 工作头操作］按钮，则会显示 R 工作头操作用的画

面。能够进行此画面上显示的按钮范围内的手动操作。

R 工作头操作画面显示例（安装了 sJD 工作头时

画面说明（R 工作头共通按钮）

画面说明（

sJD 固有的按钮）

注意 )

单元固有部所显示按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，

介绍了安装了

Process

工作头时的标准操作项目，有可能与客户的产品不一致。

按钮说明

［工作头更换位置］ XYZ 机械手移动到 R 工作头的更换位置。

［工作头取出］在卸下 R 工作头之前按下。工作头的供应电源被切断，能够

进行卸下。

［工作头安装］在安装了 R 工作头后按下。工作头的供应电源被接通，并且

识别工作头。

按钮说明

[ 原点复位］ R 工作头移动到原点。

[ 定期涂敷确认 ] 进行涂敷量的确认。

[ 补给准备］进行涂敷剂的补充准备。

[ 抜去气源 ] 喷出空气，除去点胶针内的气泡。

[GCU 试验涂敷］在 GCU 上进行涂敷。

[ 涂敷条件修正量］设定涂敷条件。

[ 涂敷 ] 在目前 R 工作头的位置上进行涂敷。

39OPE-0201-S

5 ᐛ֒ཪާ䙐᤿䫤

V-' രᴿⲺ᤿䫤

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

8. 关于手动操控 OPE-SFAB-005S0

162 SmartFAB 操作手册

8.5 如何操控供料单元

在［手动操作］功能菜单中，按下［操作供料单元］，则会显示供料单元操作用的画面。能

够进行此画面上显示的按钮范围内的手动操作。

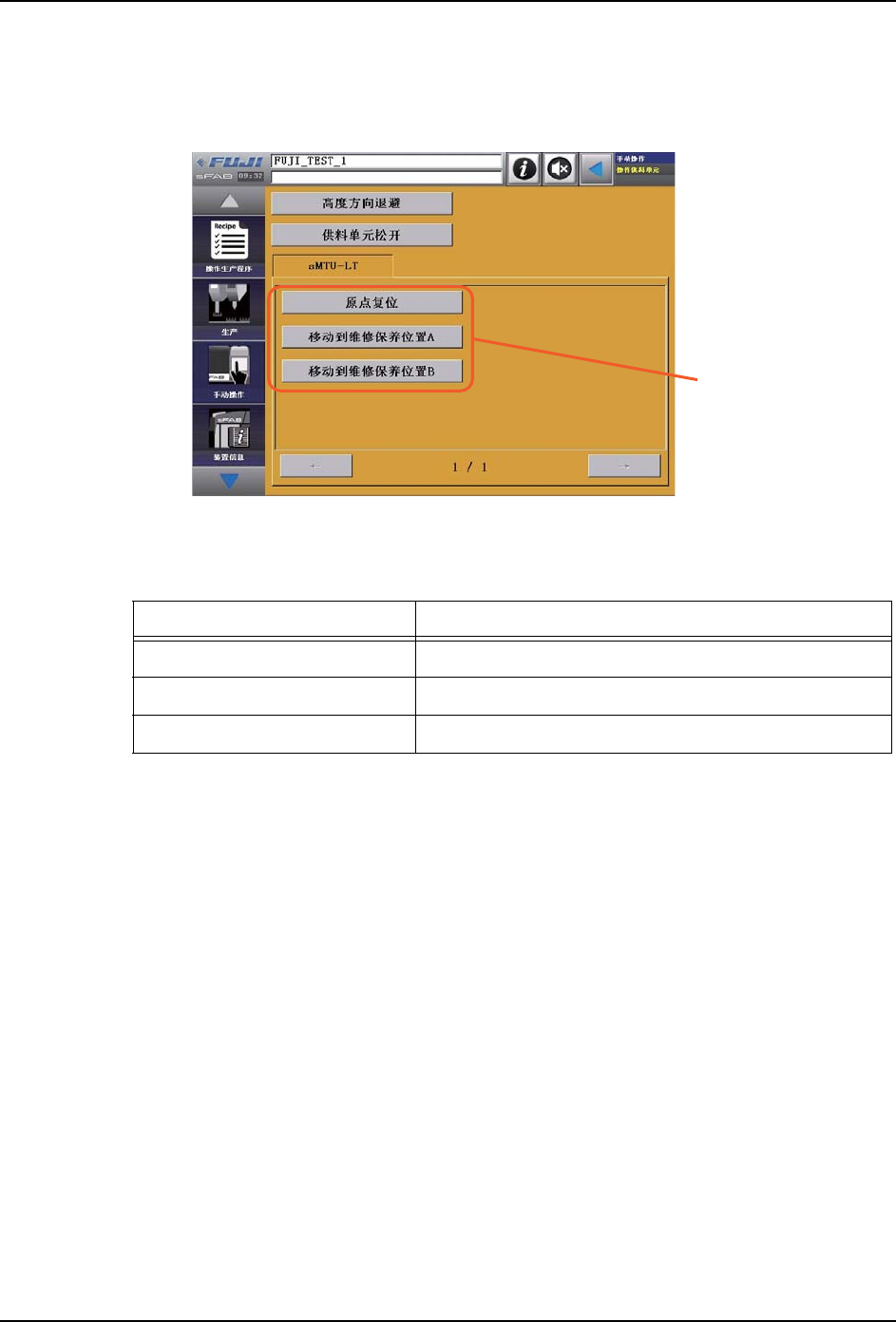

供料单元操作画面显示例（安装了 MTU-LT 时）

画面说明（供料单元固有的按钮）

注意 )

单元固有部所表示的按钮名称和按钮项目数根据连接的单元而不同。上述画面作为例子，

介绍了安装了料盘类型的单元时的标准操作项目，有可能与客户的产品不一致。

按钮说明

［原点复位］料盘单元的料盘箱移动到原点。

［移动到维修保养位置 A］料盘单元的料盘箱 A 移至维修保养位置。

［移动到维修保养位置 B］料盘单元的料盘箱 B 移至维修保养位置。

39OPE-0202-S

078/7 രᴿⲺ᤿䫤

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 8. 关于手动操控

SmartFAB 操作手册 163

8.6 如何操控搬运轨

在［手动操作］功能菜单中，按下［操作搬运轨道］按钮，则会显示搬运轨道操作用的画

面。能够进行此画面上显示的按钮范围内的手动操作。

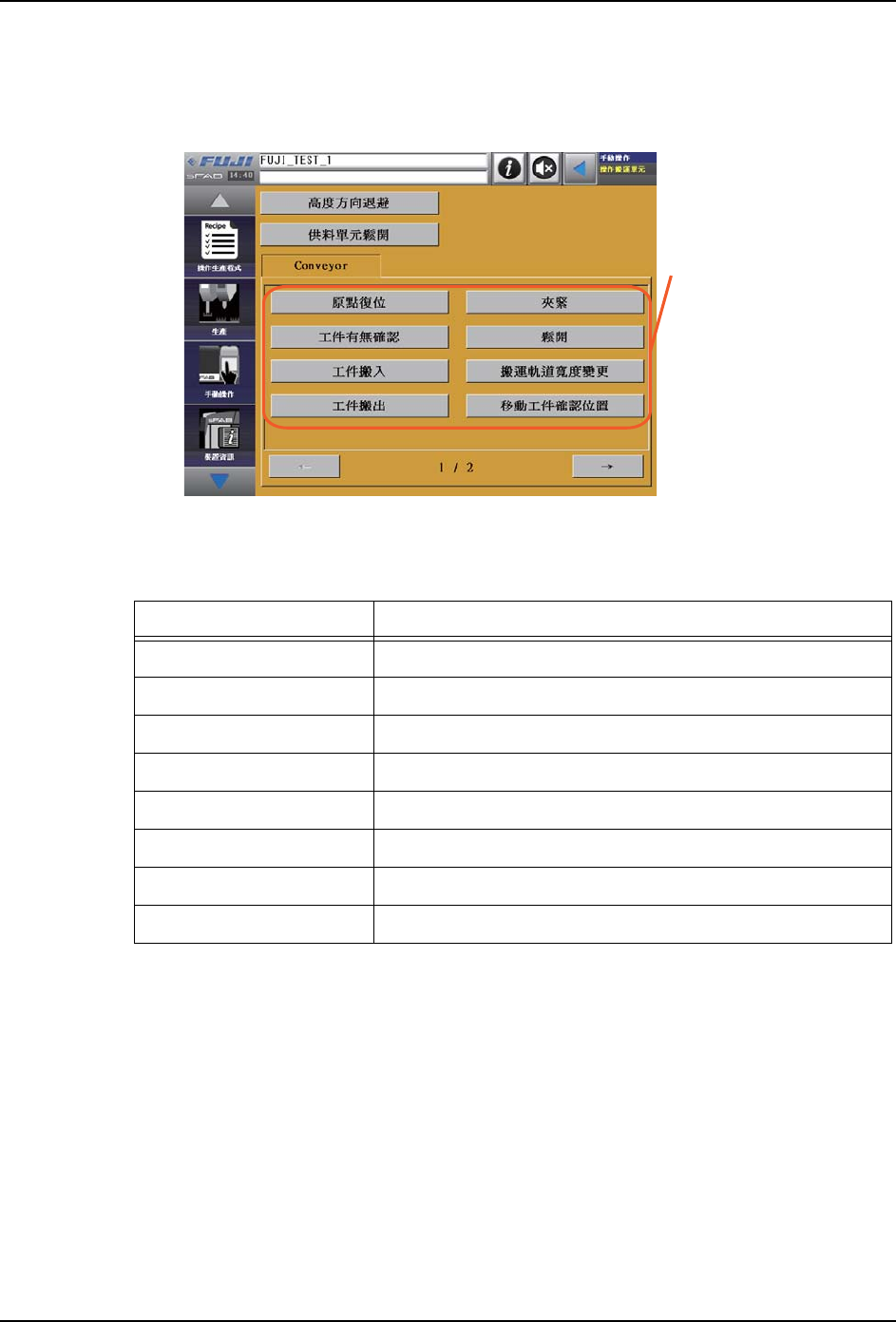

搬运轨道操作画面显示例（安装了搬运轨道的状态）
