OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 169
8.8.3 如何执行 L 工作头的 JOG 操控
在 JOG 操作画面上，按下 ［L HEAD JOG］按钮，则会显示 JOG 操作用的画面。
在进行了目标的动作设定后，按下 START 按钮， L 工作头进行动作。

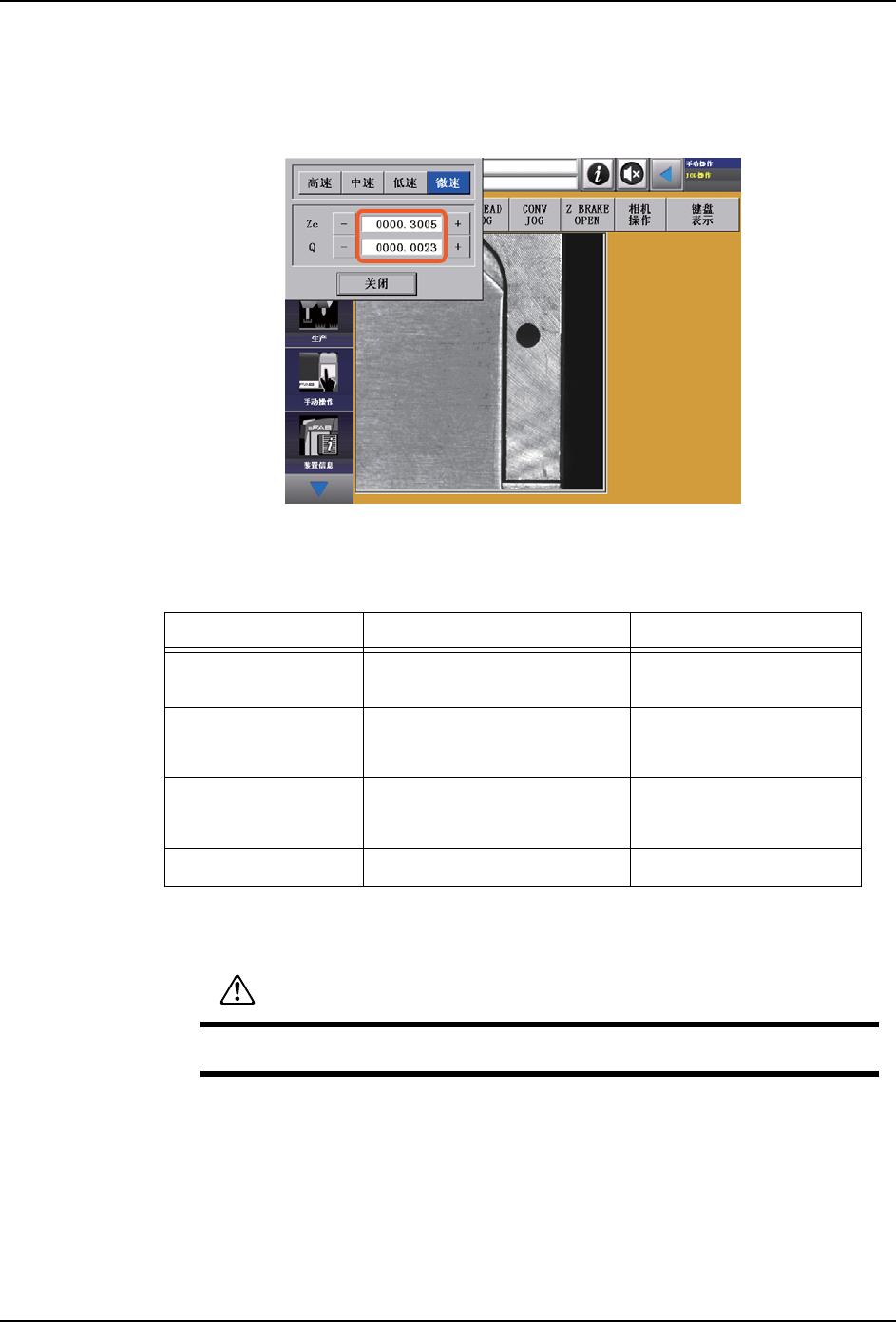

L HEAD JOG 操作画面显示例 （安装了 sH01 工作头时）
画面说明
注意 )
画面上所显示的动作设定项目根据连接中的单元而不同。上述画面是举例介绍操作项目的画面，
有可能与用户的产品不一致。
按钮 说明 备注
［高速］［中速］
［低速］［微速］
选择移动速度。
「Zc」：[ － ][ ＋ ] 设定移动位置、移动方向。
（上下动作）
在①中显示现在的位置。
「Q」：[ － ][ ＋ ] 设定移动位置、移动方向。
（旋转）
在①中显示现在的位置。
［关闭］ 关闭 L HEAD JOG 操作画面。
注意
有可能碰到 Tool 置放台。操作时请务必下降 Tool 置放台，然后进行操作。
39OPE-0210-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
8. 关于手动操控 OPE-SFAB-005S0
170 SmartFAB 操作手册

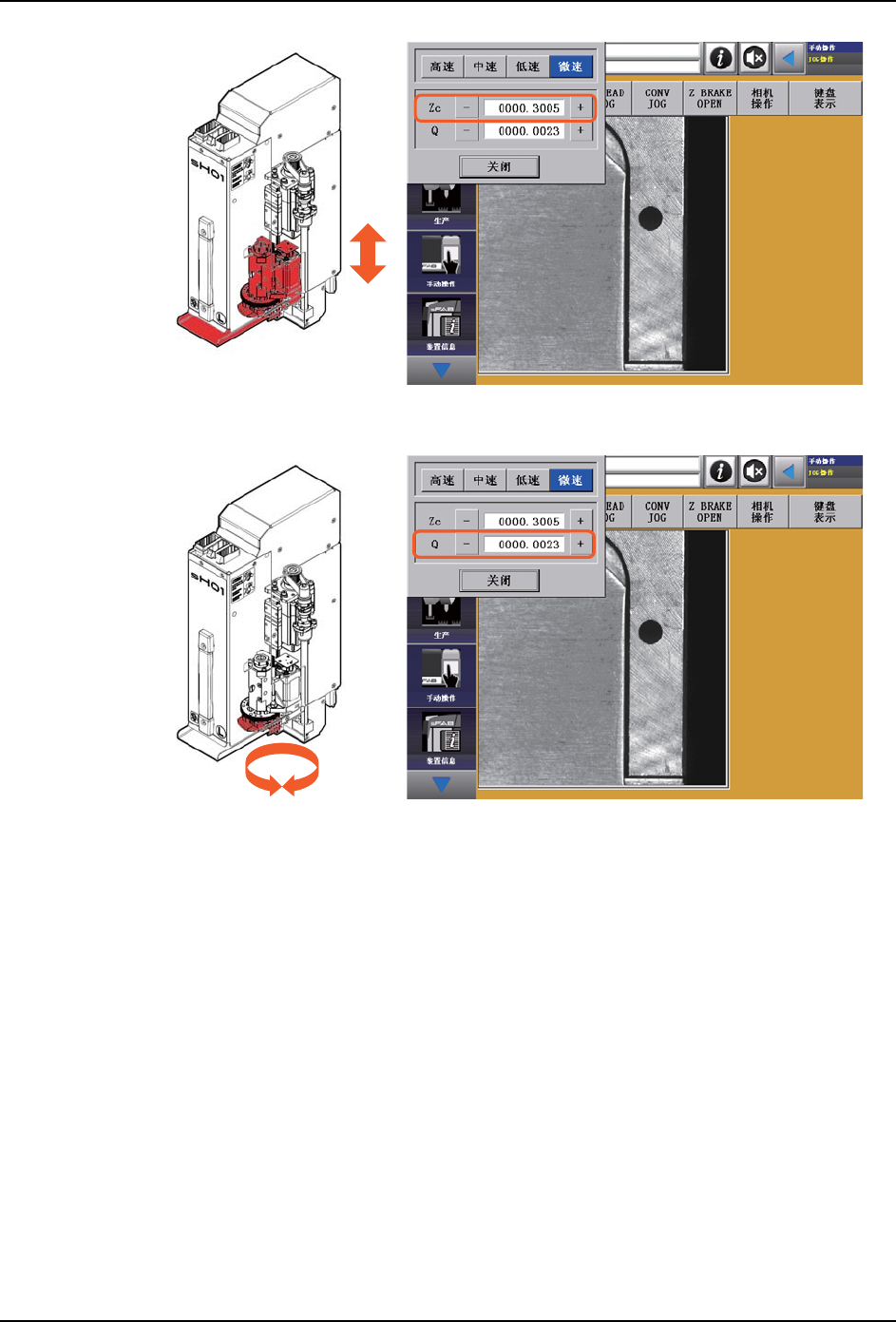

L HEAD JOG 操作画面显示例 （安装了 sH01 工作头时）
