OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 171
8.8.4 如何执行 R 工作头的 JOG 操控
在 JOG 操作画面上，按下 ［R HEAD JOG］按钮，则会显示 JOG 操作用的画面。
在进行了目标的动作设定后，按下 START 按钮， R 工作头进行动作。
R HEAD JOG 操作画面显示例
画面说明
注意 )
画面上所显示的动作设定项目根据连接中的单元而不同。上述画面是举例介绍操作项目的画面，
有可能与用户的产品不一致。
按钮 说明 备注
［高速］［中速］［低速］
［微速］
选择移动速度。
「Zp」：[ － ][ ＋ ] 设定移动位置、移动方向。
（上下动作）
在①中显示现在的位置。
「Rod」：[ － ][ ＋ ] 设定移动位置、移动方向。
（旋转）
在①中显示现在的位置。
［关闭］ 关闭 R HEAD JOG 操作画面。
39OPE-0213-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
8. 关于手动操控 OPE-SFAB-005S0
172 SmartFAB 操作手册
R HEAD JOG 操作画面显示例 （安装了 sJD 工作头时）
R HEAD JOG 操作画面显示例 （安装了 sJD 工作头时）
V-' ᐛ֒ཪ
ὺ
ὼ
39OPE-0214-S
39OPE-0215-S
ὺ
ὼ
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 173

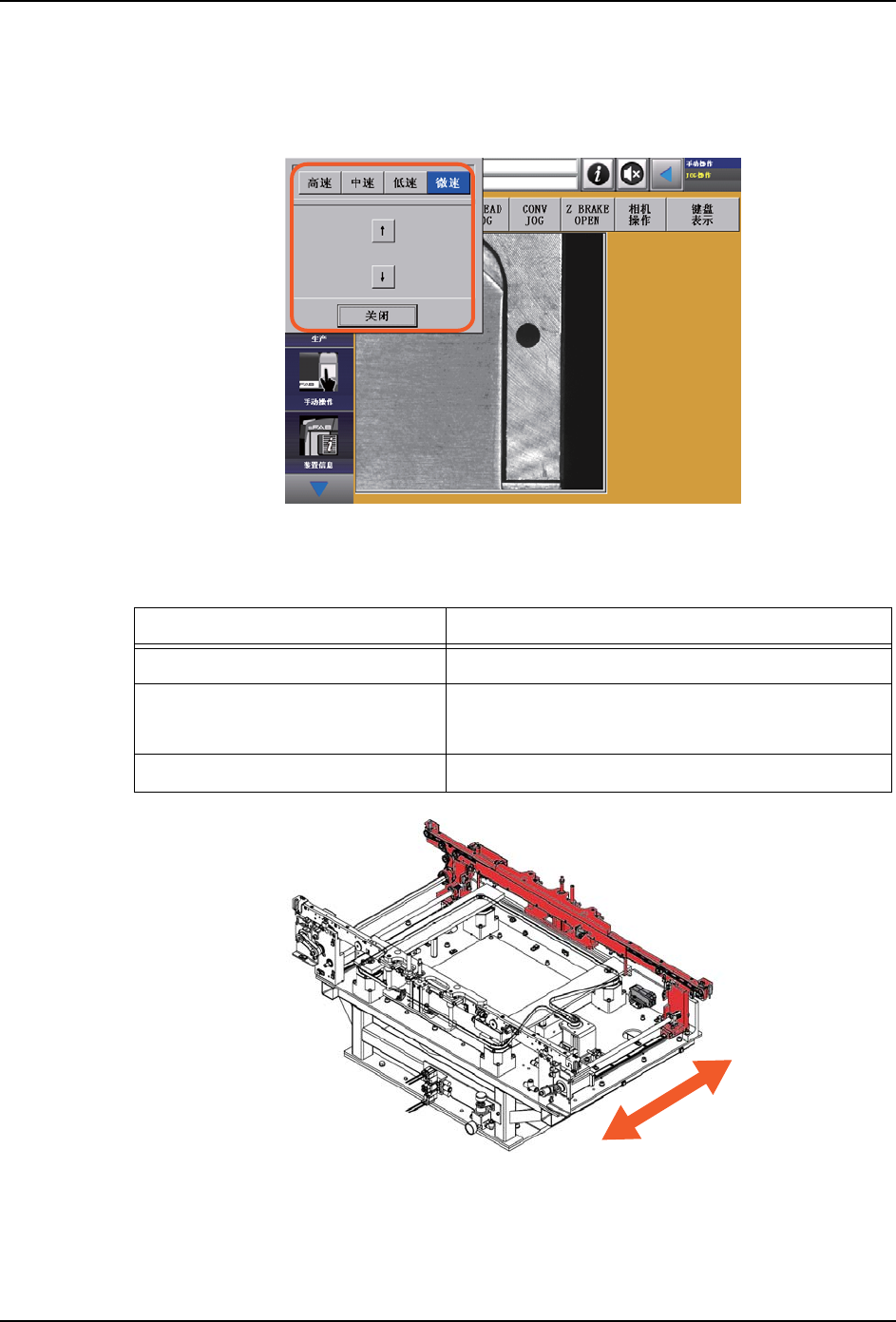

8.8.5 如何执行搬运轨的 JOG 操控
在 JOG 操作画面上，按下 ［CONV JOG］按钮，则会显示 JOG 操作用的画面。
在进行了目标的动作设定后，按下 START 按钮，搬运轨道进行动作。
参考资料 6.15 CONV JOG 操作画面显示例
画面说明
注意 )
画面上所显示的动作设定项目根据连接中的单元而不同。上述画面是举例介绍操作项目的画面，
有可能与用户的产品不一致。
按钮 说明
[高速][中速][低速][微速]
选择移动速度。
[↑][↓] 按照通用坐标系，选择移动方向。
（可动侧导轨动作）
［关闭］ 关闭 CONV JOG 操作画面。
39OPE-0216-S
39OPE-0217-S
