OPE-SFAB-005S0 8. 关于手动操控 SmartFAB 操作手册 175 注意 ) 画面上所显示的动作设定项 目根据连接中的单元而不同。上述画面是 举例介绍操作项目的画面， 有可能与用户的产品不一 致。 39OPE-0219-Sa =%5$.(23(1 ᬃ֒⭱䶘 =%5$.(23(1 ᬃ֒⭱䶘ᱴ⽰ׁ CoaQ1DBp CoaQ1DBp Downloaded at 2015/10/08 22:10:586 by 3NE…
8. 关于手动操控 OPE-SFAB-005S0
174 SmartFAB 操作手册

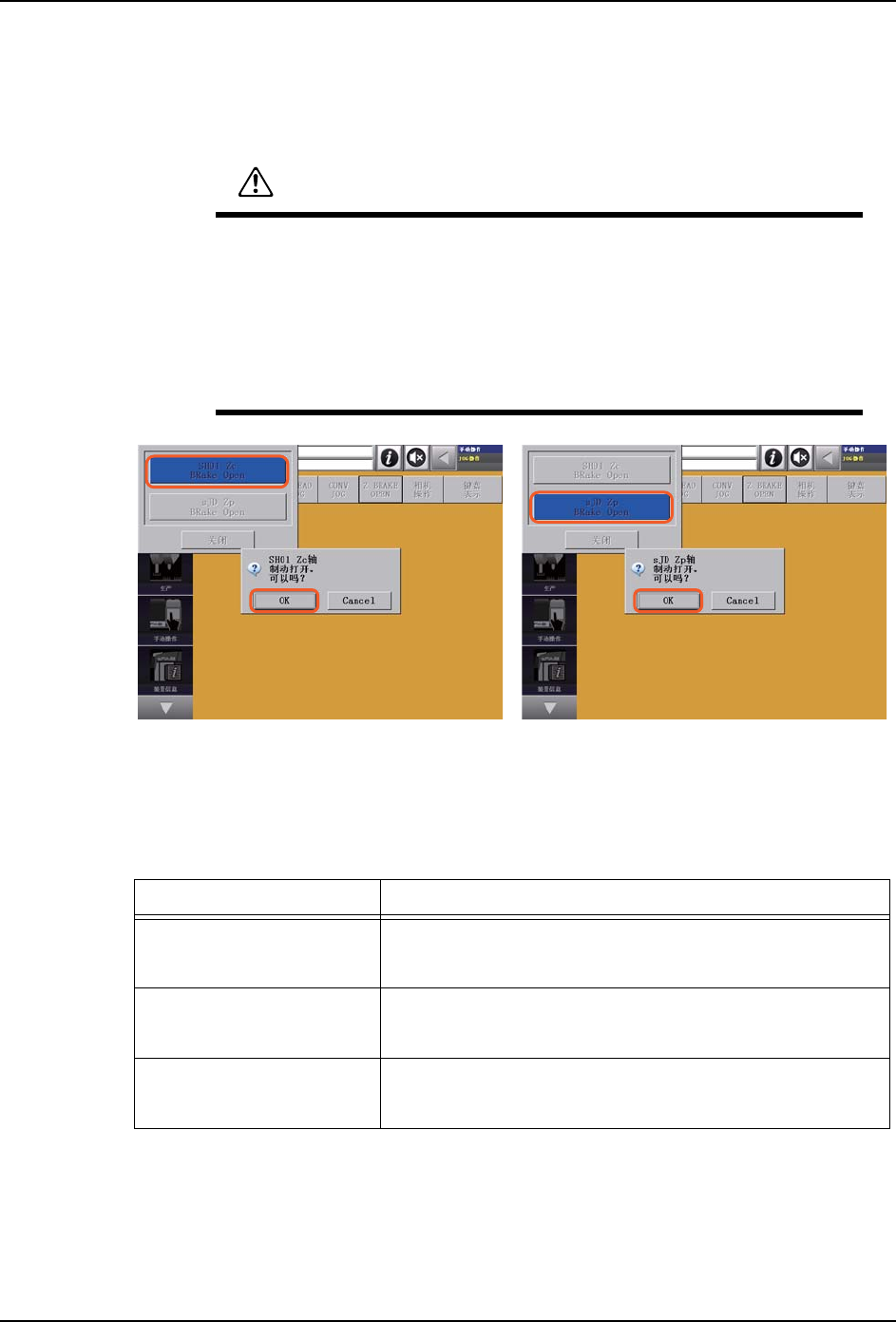

8.8.6 如何执行 Z 轴制动器的 JOG 操控
作为 JOG 操作的附属功能，存在以下的功能。
释放 Z 轴方向的制动的功能。此操作在动力电源 OFF 时能够实施。
画面说明
注意
是有可能成为工作头单元和其他单元损坏的原因的操作。操作时请注意。
因为处在没有供应动力电源的状态，所以就这样落下。请用手压住使之不
落下，然后进行释放。
下降的单元到达最下部时，有可能超出软件极限。请少许抬起然后按下 [
关闭 ]。
Z BRAKE OPEN操作画面显示例(sH01工作
头的 Zc 轴时 )
Z BRAKE OPEN操作画面(sJD工作头的 Zp
轴时 )
按钮 说明
〔SH01 Zc Open] 释放 SH01 单元的 Zc 轴的制动。
按下 [OK] 进行释放。
[sJD Zp Brake Open] 释放 sJD 单元的 Zc 轴的制动。
按下 [OK] 进行释放。
[ 关闭 ] 关闭 Z BRAKE OPEN 设定画面。
再次施加制动。
39OPE-0218-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 175

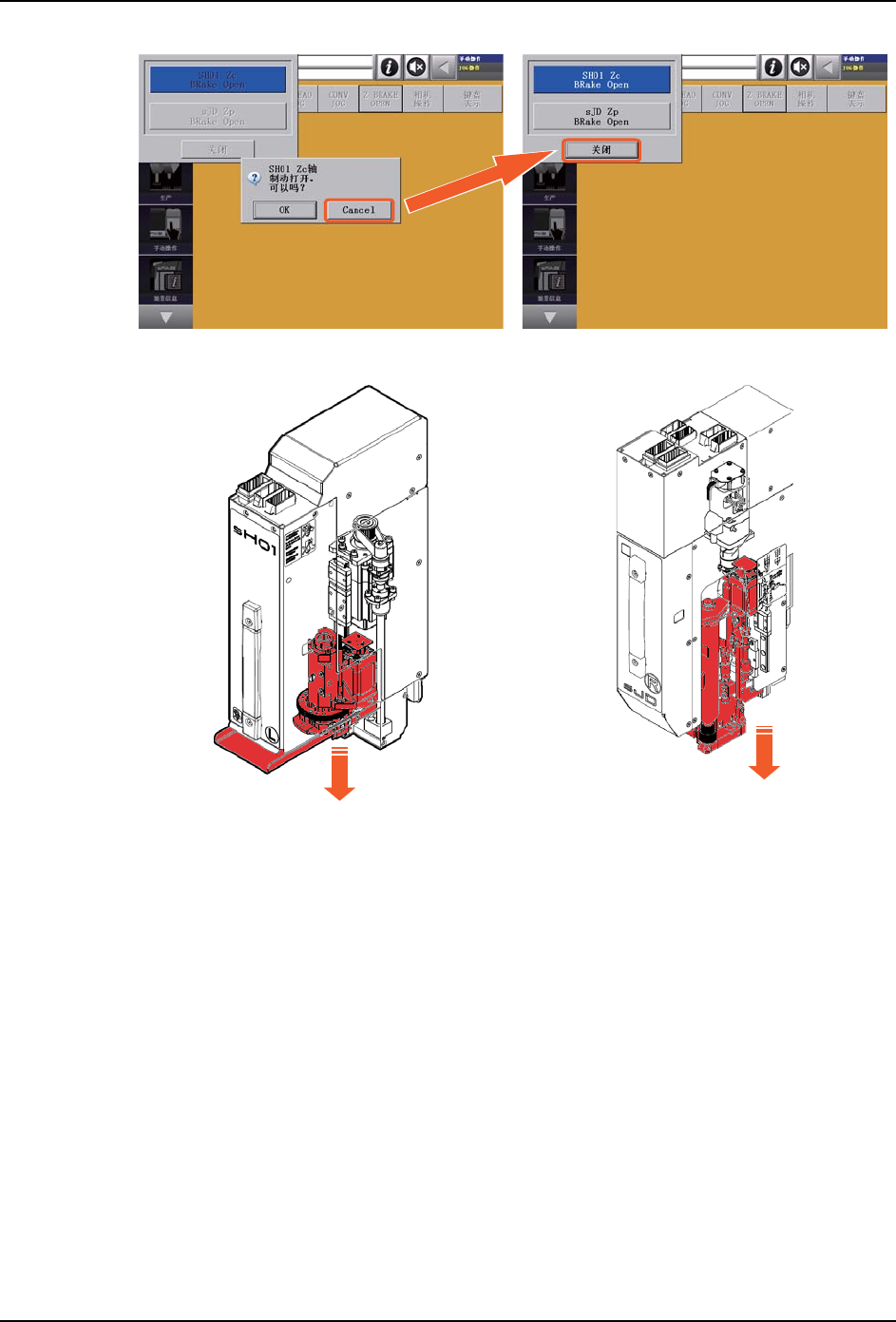

注意 )
画面上所显示的动作设定项目根据连接中的单元而不同。上述画面是举例介绍操作项目的画面，
有可能与用户的产品不一致。
39OPE-0219-Sa
=%5$.(23(1 ᬃ֒⭱䶘=%5$.(23(1 ᬃ֒⭱䶘ᱴ⽰ׁ
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
8. 关于手动操控 OPE-SFAB-005S0
176 SmartFAB 操作手册

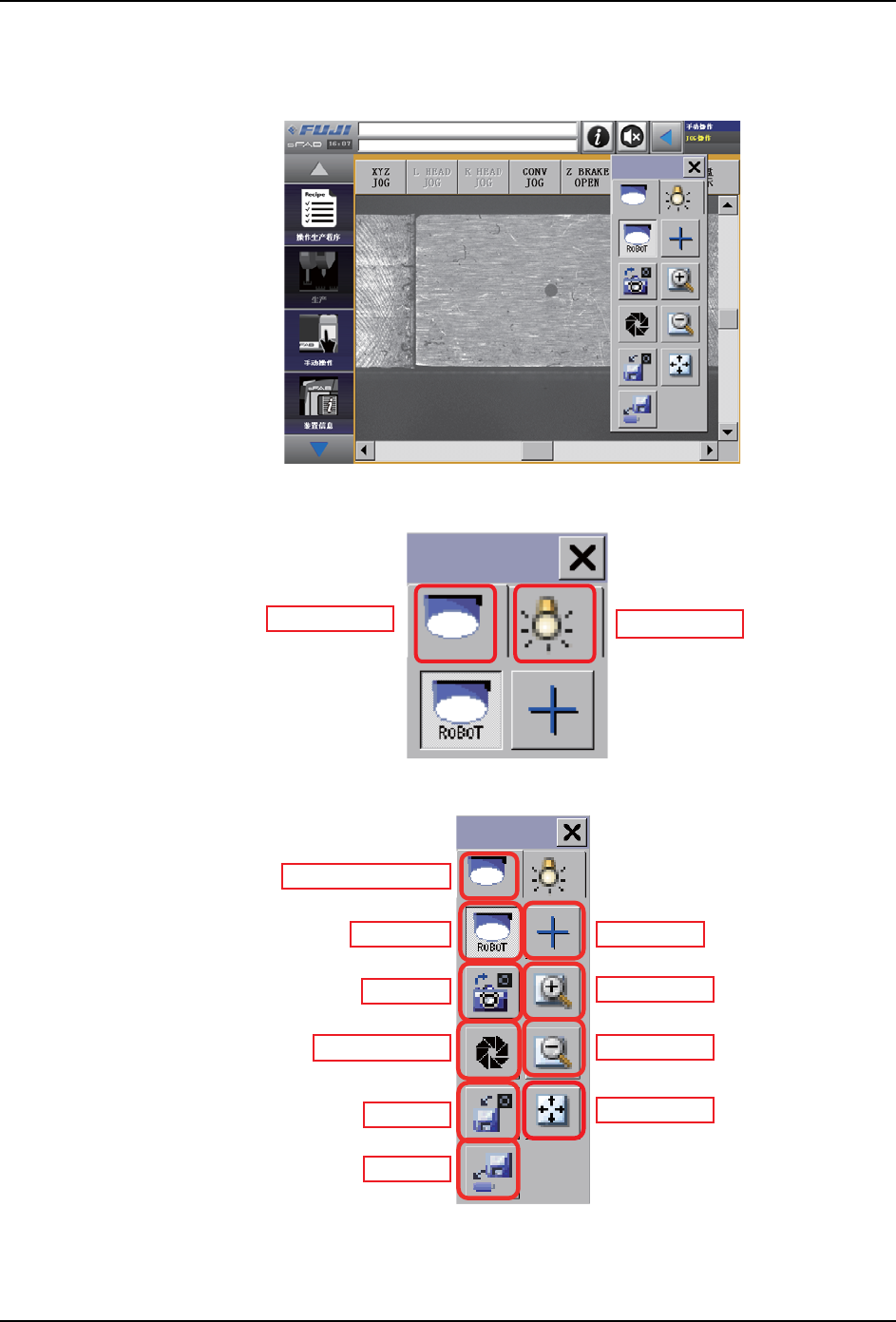

8.8.7 如何执行相机的 JOG 操控
显示进行影像监视时的相机操作画面。
影像屏幕操作画面显示例
影像屏幕操作画面显示例 ( 操作模式选择标签页 )
影像屏幕操作画面显示例 ( 相机操作模式 )
39OPE-0220-Sb
ᵰᬃ֒⁗ᕅ
➝᱄ᬃ֒⁗ᕅ
39OPE-0221-Sb
ᵰᬃ֒⁗ᕅ䘿ѣ
ᵰⲺ䘿
㧭ᖧ܅
ᘡ䰞䙕ᓜⲺᴪ
ॷᆍ㓵ᱴ⽰
ᖧ܅ᢟཝᱴ⽰
ᖧ܅㕟ቅᱴ⽰
ᖧ܅ޞ։ᱴ⽰
ᖧ܅ሲ࠰
ᖧ܅ؓᆎ
