8. 关于手动操控 OPE-SFAB-005S0 178 SmartFAB 操作手册 8.8.8 键盘 显示相机操作等使用的数字键盘 。 因为 JOG 操作画面的全部项目都需要使用数字键盘，所以，需 要其他的输入操作时，也请 使用。 数字键盘显示画面 详细的操作方法请参照 [4.2 软件数字键盘的使用方法 ] 。 39OPE-0225-S CoaQ1DBp CoaQ1DBp Downloaded at 2015/10/08 22:10:…
OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 177

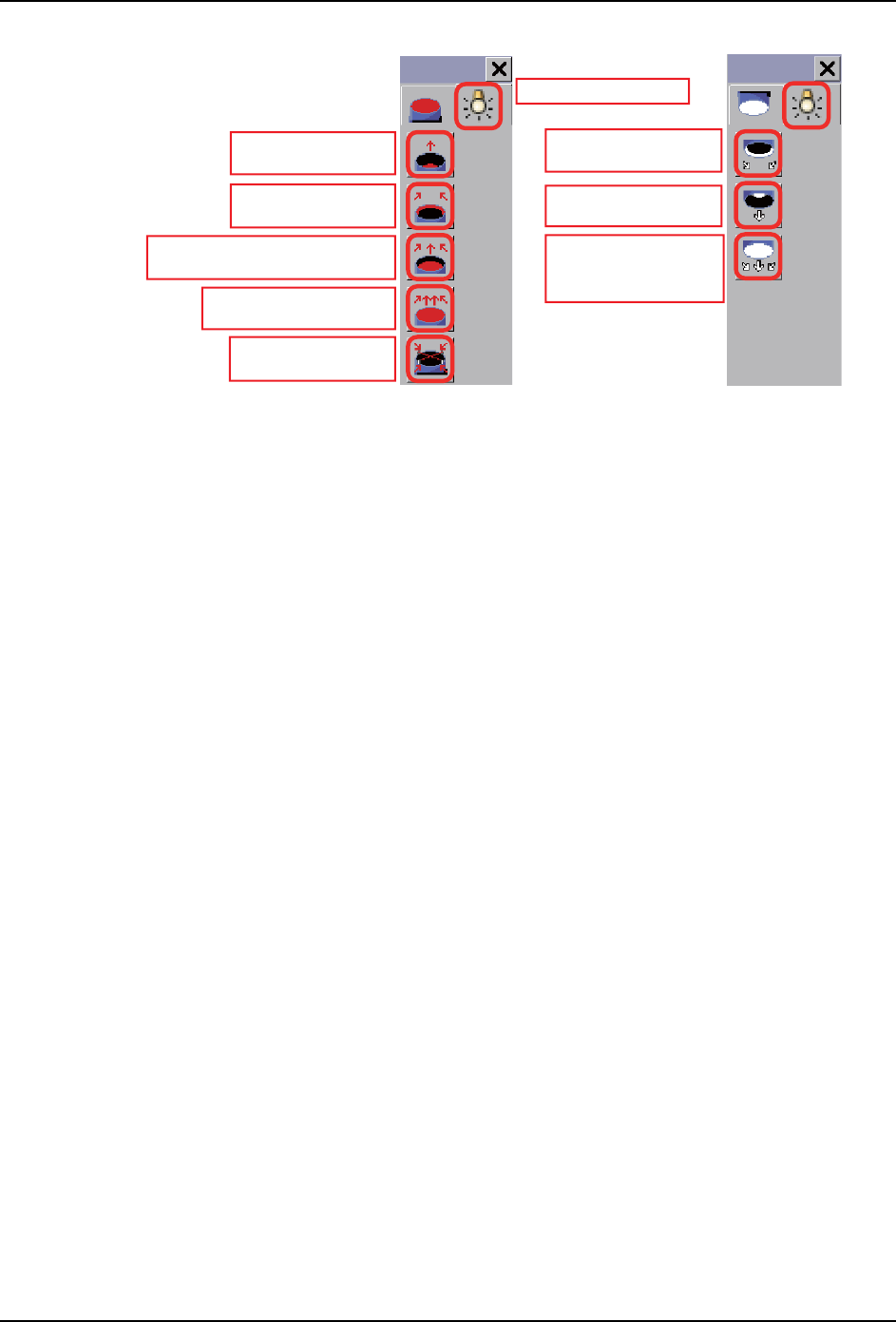

影像屏幕操作画面显示例
详细内容请参照 [ 影像处理手册 ] （文件号码：IMG-sFAB-*.*S）的操作说明部分。
39OPE-0223-Sb
ༀଢદ˺ࡸ ᾉ 䘿ᵰỦᢁᵰᰬༀଢદ˺ࡸ ᾉ 䘿ะᓝᵰᰬ
➝᱄ᬃ֒⁗ᕅ䘿ѣ
ะᓝᵰ↙䶘᩺ᖧ
Incident
ะᓝᵰם䶘᩺ᖧ
Sidelight
ะᓝᵰ↙䶘᩺ᖧם䶘᩺ᖧ
Incident + Sidelight
ะᓝᵰࢃ⚥ޞ䜞Ӥ⚥
Frontlight all ON
ᵰỦᢁᵰם䶘᩺ᖧ
Incident
ᵰỦᢁᵰ↙䶘᩺ᖧ
Sidelight
ᵰỦᢁᵰ
↙䶘᩺ᖧם䶘᩺ᖧ
Incident + Sidelight
◶ݿ⎁➝⚥
VT243
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
8. 关于手动操控 OPE-SFAB-005S0
178 SmartFAB 操作手册
8.8.8 键盘
显示相机操作等使用的数字键盘。
因为 JOG 操作画面的全部项目都需要使用数字键盘，所以，需要其他的输入操作时，也请
使用。

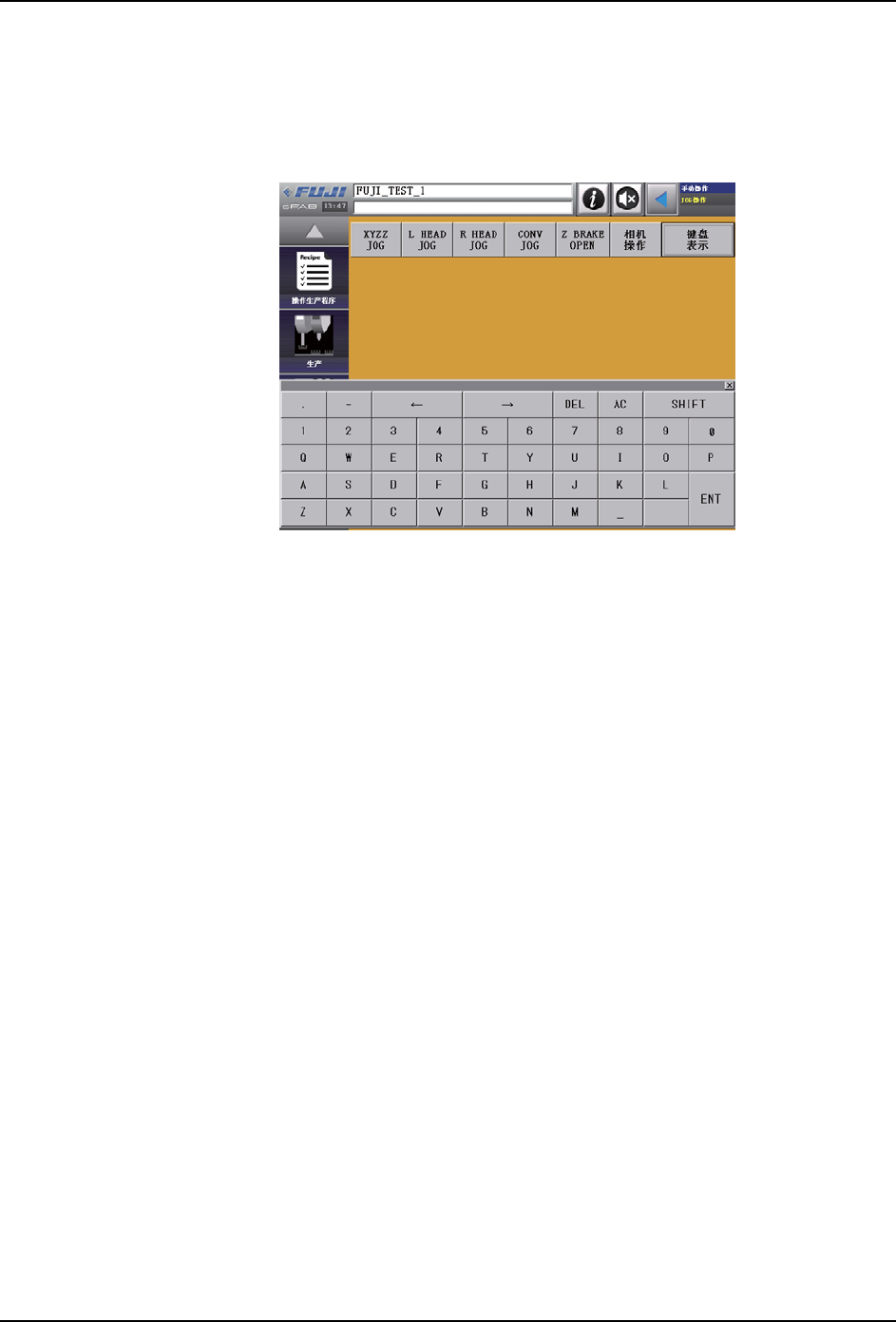

数字键盘显示画面
详细的操作方法请参照 [4.2 软件数字键盘的使用方法 ]。
39OPE-0225-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 8. 关于手动操控
SmartFAB 操作手册 179
8.9 执行 I/O 检查
是机器的维修保养用功能，通常，用户不需要操作。
本功能是，通过在 ［I/O 检查］功能菜单中按下各单元的 I/O 检查画面，监视各单元的电路
板和单元间的通信输入信号 （DI）和输出信号 （DO）的功能。
I/O 检查功能三级菜单画面 （1 ／ 2） I/O 检查功能三级菜单画面 （2 ／ 2）
功能说明 （按钮）
按钮 说明 按钮 说明
表示基座 I/O 检查功能。进
行分配给基座的远程控制 I/
O 项目的显示和设定。
表示 XYZ 机械手 I/O 检查功
能。进行分配给 XYZ 机械手
的远程控制 I/O 项目的显示和
设定。
表示 L 工作头 I/O 检查功
能。进行分配给 L 工作头的
远程控制 I/O 项目的显示和
设定。
表示 R 工作头 I/O 检查功能。
进行分配给 R 工作头的远程控
制 I/O 项目的显示和设定。
表示供料单元 I/O 检查功
能。进行分配给供料单元的
远程控制 I/O 项目的显示和
设定。
表示搬运轨道 I/O 检查功能。
进行分配给搬运轨道的远程控
制 I/O 项目的显示和设定。
39OPE-0226-S
