OPE-SFAB-005S0 9. 系统管理 SmartFAB 操作手册 199 9.3 进行机器的基本设定通过 [ 设定装置 ] 下面的 [ 设定装置功能 ]，能够进行信号塔、蜂鸣器和 FujiTra x 等的机器功能相关设定。另外，完成了「Option 」、「位置补正」的设定变更后，机器将强制关机。图 9.8. 选择 [ 设定装置功能 ] 后的画面画面说明名称说明 [ 信号塔 ] 标签页切换到信号塔、蜂鸣…

9. 系统管理 OPE-SFAB-005S0

198 SmartFAB 操作手册

9.2 设定生产及手动操控的工作条件

通过 [ 设定装置 ] 下面的 [ 设定运转 ]，能够设定生产及手动操控的工作条件。

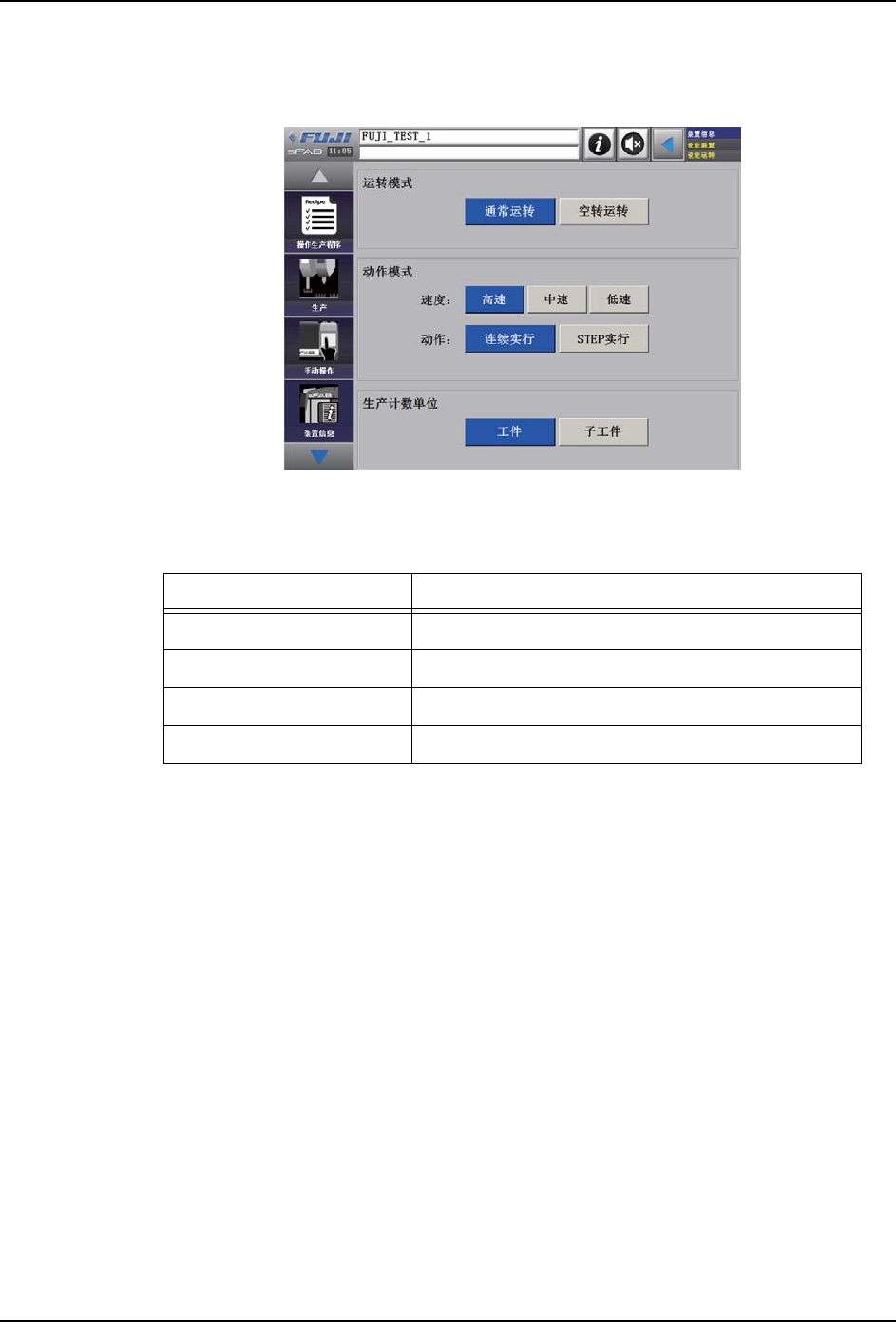

图 9.7. 设定运转画面

画面说明

名称说明

[ 运转模式 ] 从「一般运转」／「空转运转」中选择。

[ 动作模式　速度：] 从［高速］／［中速］／［低速］中选择。

[ 动作模式　动作：] 从［连续实现］／［STEP 实现］中选择。

[ 生产计数单位 ] 从［工件］／［子工件］中选择。

39OPE-0255-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 9. 系统管理

SmartFAB 操作手册 199

9.3 进行机器的基本设定

通过 [ 设定装置 ] 下面的 [ 设定装置功能 ]，能够进行信号塔、蜂鸣器和 FujiTrax 等的机

器功能相关设定。

另外，完成了「Option」、「位置补正」的设定变更后，机器将强制关机。

图 9.8. 选择 [ 设定装置功能 ] 后的画面

画面说明

名称说明

[ 信号塔 ] 标签页切换到信号塔、蜂鸣器的设定画面。

[Option] 标签页切换到 Option 的设定画面。

[ 位置补正 ] 标签页切换到是否执行元件吸取位置取得时的旋转、并行偏

移补正的设定画面。

[ 生产 ] 标签页切换到生产设定画面。

[ 设定 ] 确定所变更的内容。

另外，按下 [ 设定 ] 后，显示关机的确认信息，按下

［OK］后，被执行关机，所以，操作时请注意。

[ 修正 ] 将设定变更后的内容返回到变更前的内容。

[ 导入 ] 将 U 盘内的机器功能设定文件导入机器内。

[ 导出 ] 将机器内所保存的机器功能设定信息导出到 U 盘内。

39OPE-0256-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

9. 系统管理 OPE-SFAB-005S0

200 SmartFAB 操作手册

9.3.1 进行 [ 信号塔 ] 的设定

对于画面上所显示的机器的各种状态，进行信号塔上的各指示灯的亮灯／闪烁的设定和蜂

鸣器的鸣叫设定。

图 9.9. 信号塔设定（第 1 页）

图 9.10. 信号塔设定（第 2 页）

39OPE-0257-S

39OPE-0258-S
