4. 基本画面 OPE-SFAB-005S0 30 SmartFAB 操作手册 4.1.1 关于主菜单 图 4-2 主菜单画面的说明 画面说明 编号 名称 说明 ① 主菜单 显示切换到各功能的按钮。 由 [ 操作生产程序 ]、[ 生产 ]、[ 手动操作 ]、 [ 装置信息 ]、[ 注销 ]、[ 关机 ] 所组成。 ② [ 主菜单滚动按钮 ] 滚动主菜单。 39OPE-0014-S Ś ś ś CoaQ1DBp CoaQ1DBp Down…
OPE-SFAB-005S0 4. 基本画面
SmartFAB 操作手册 29
4. 基本画面
4.1 关于操作界面
图 4-1 基本画面的区域说明
画面说明
编号 名称 说明
① 主菜单 显示主菜单。
② 功能菜单 显示在主菜单内所选择的按钮的功能菜单。
③ 标题 显示时间、展开的生产程序名称、[ 信息显示 ]、[ 蜂鸣器
停止 ]、[ 返回 ] 和所选择的按钮名。
39OPE-0013-S
Ś
Ŝ
ś
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
4. 基本画面 OPE-SFAB-005S0
30 SmartFAB 操作手册
4.1.1 关于主菜单
图 4-2 主菜单画面的说明
画面说明
编号 名称 说明
① 主菜单 显示切换到各功能的按钮。
由 [ 操作生产程序 ]、[ 生产 ]、[ 手动操作 ]、
[ 装置信息 ]、[ 注销 ]、[ 关机 ] 所组成。
② [ 主菜单滚动按钮 ] 滚动主菜单。
39OPE-0014-S
Ś
ś
ś
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 4. 基本画面
SmartFAB 操作手册 31
4.1.2 关于功能菜单

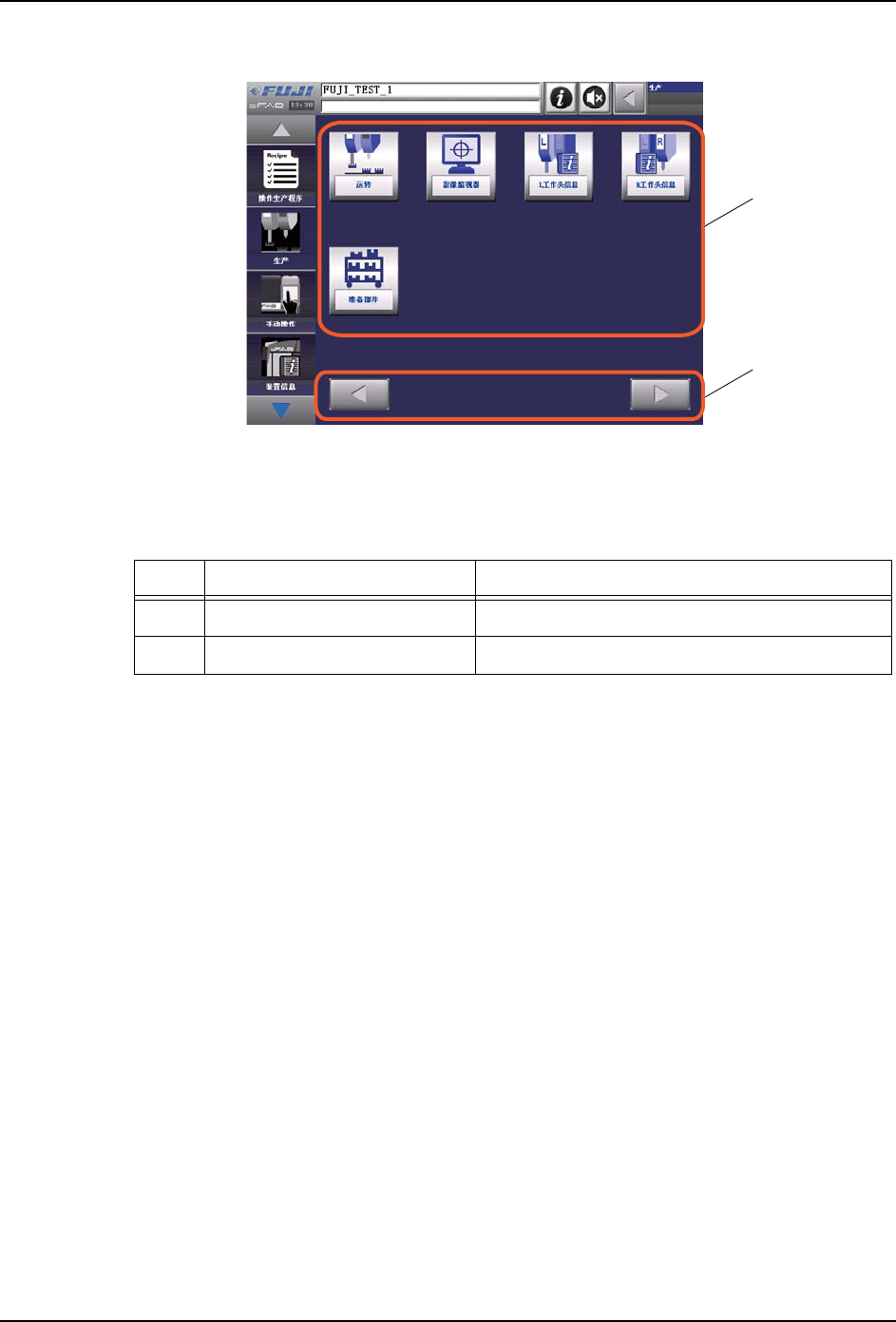

图 4-3 功能菜单的说明
注意 )上图是 [ 生产 ] 的功能菜单
画面说明
编号 名称 说明
① 功能菜单 显示在主菜单中所选择的按钮的功能菜单。
② [ 功能菜单页面切换 ] 切换功能菜单的页面。
39OPE-0015-S
