OPE-SFAB-005S0 4. 基本画面 SmartFAB 操作手册 33 4.1.4 关于顶部菜单栏 图 4-5 标题的说明 画面说明 编号 名称 说明 ① 当前时间 显示当前时间。 ② 生产程序名称显示区域 显示展开的生产程序名称。 ③ 信息向导显示区域 显示一行信息。 ④ [ 信息显示 ] 按下按钮后，切换到信息显示 画面。 ⑤ [ 蜂鸣器停止 ] 停止蜂鸣器的按钮。 ⑥ [ 返回 ] 按下按钮后，切换到前一画面 。 ⑦ 主菜…
4. 基本画面 OPE-SFAB-005S0
32 SmartFAB 操作手册
4.1.3 关于功能子菜单
选择功能菜单中所显示 的按钮，就会显示功能详细菜单。

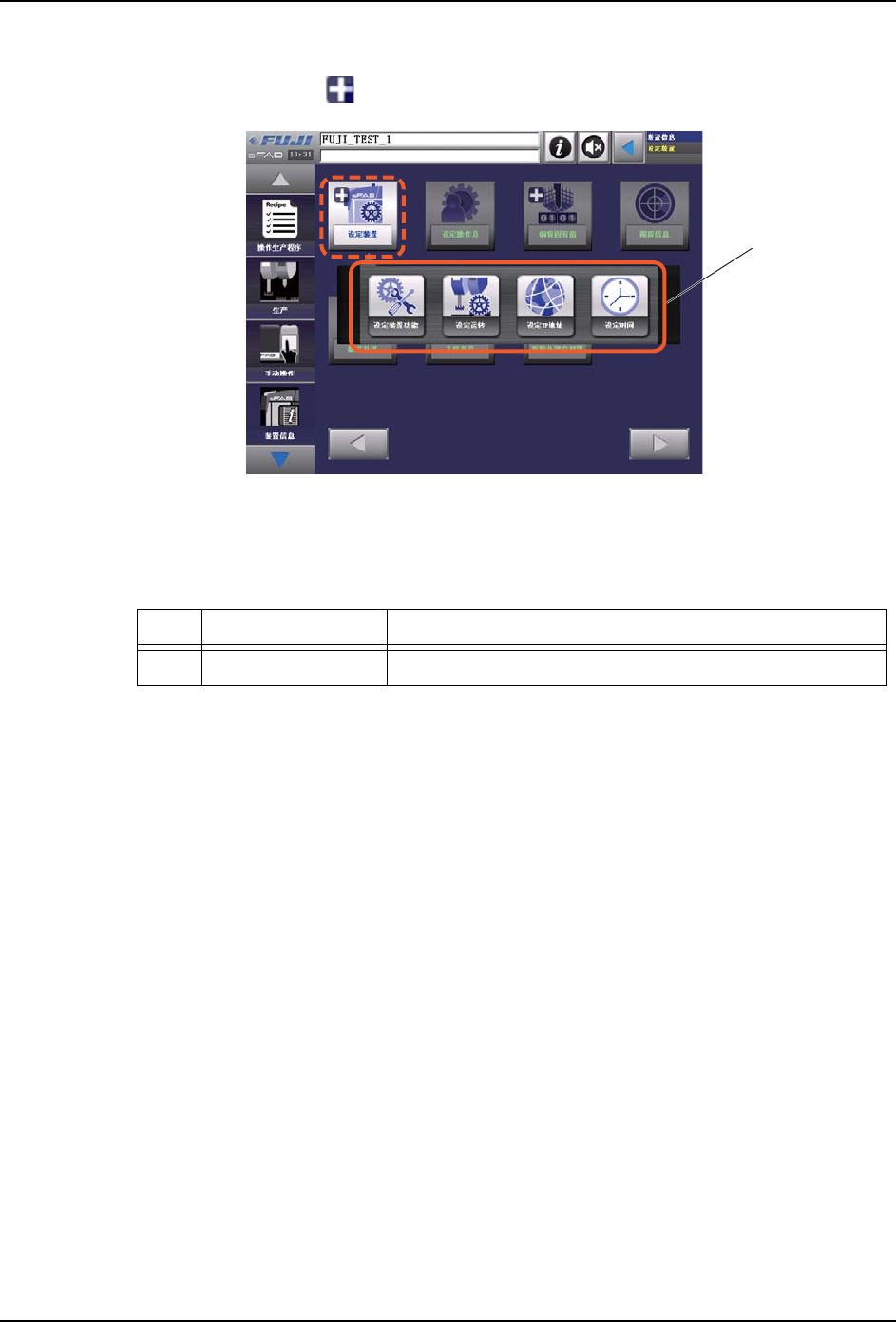

图 4-4 功能详细菜单的说明
注意 )上图是 [ 设定装置 ] 的功能详细菜单
画面说明
编号 名称 说明
① 功能详细菜单 显示在功能菜单中所选择的按钮的功能子菜单。
39OPE-0016-S
Ś
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 4. 基本画面
SmartFAB 操作手册 33
4.1.4 关于顶部菜单栏

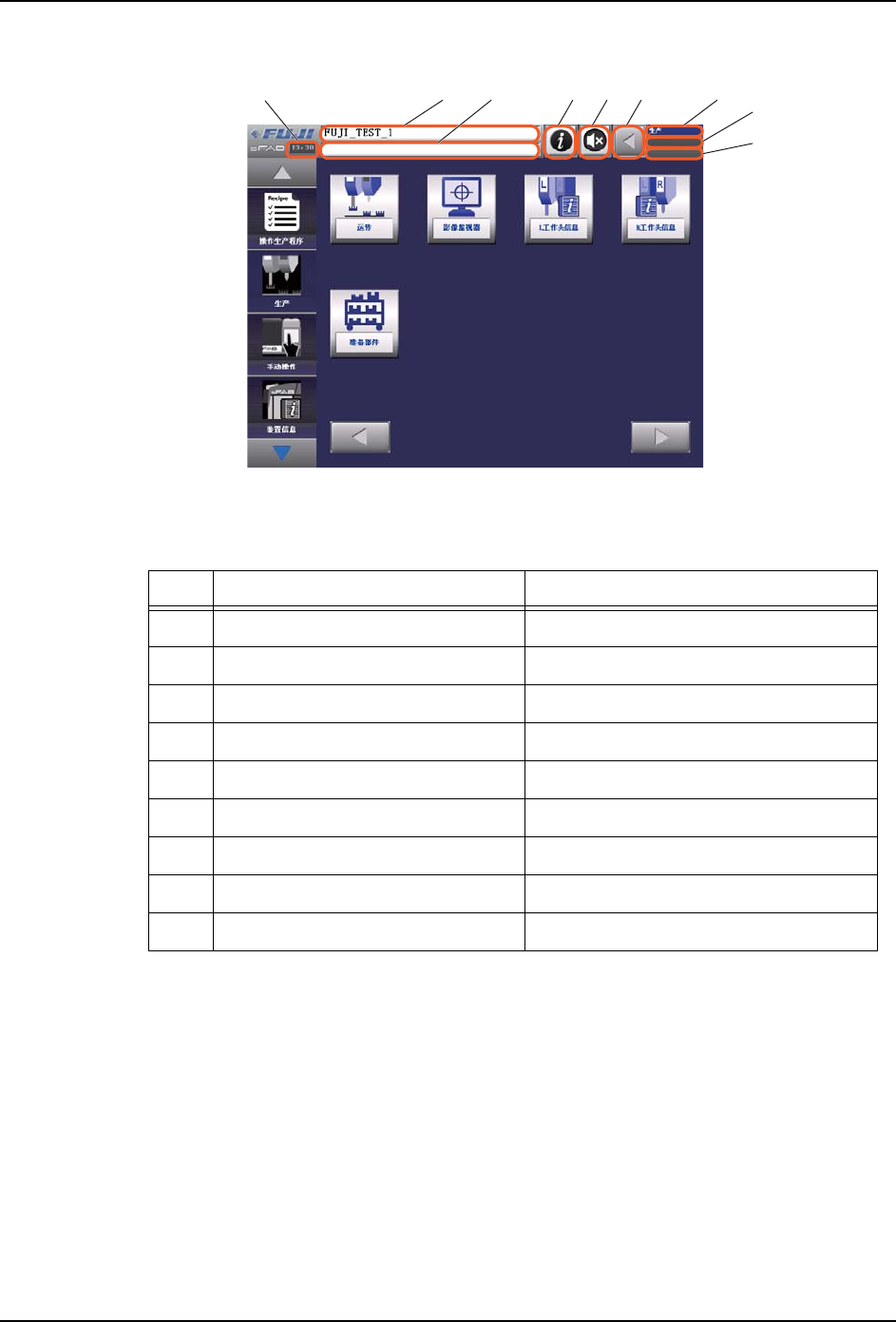

图 4-5 标题的说明
画面说明
编号 名称 说明
① 当前时间 显示当前时间。
② 生产程序名称显示区域 显示展开的生产程序名称。
③ 信息向导显示区域 显示一行信息。
④ [ 信息显示 ] 按下按钮后，切换到信息显示画面。
⑤ [ 蜂鸣器停止 ] 停止蜂鸣器的按钮。
⑥ [ 返回 ] 按下按钮后，切换到前一画面。
⑦ 主菜单选择按钮名 显示选择中的主菜单的名称。
⑧ 功能菜单选择按钮名 显示选择中的功能菜单的名称。
⑨ 功能详细菜单选择按钮名 显示选择中的功能详细菜单的名称。
39OPE-0017-S
ŚŜś
š
Şşŝ Š
Ţ
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
4. 基本画面 OPE-SFAB-005S0
34 SmartFAB 操作手册
4.1.5 信息提示钮的状态含义
按钮状态 说明
表示不存在信息的状态。
按下按钮后，显示向导信息的画面。
表示存在向导信息的状态。
按下按钮后，显示向导信息的画面。
表示发生了警告的状态。
按下按钮后，显示警告信息的画面。
表示发生了异常的状态。
按下按钮后，显示异常信息的画面。
