6. 如何换线 OPE-SFAB-005S0
52 SmartFAB 操作手册
6.1.1 备料画面
为了进行生产中使用的料槽的信息和状态确认的部件准备，存在准备部件画面。此处，说明
准备部件画面。
备料画面 （未连接生产程序所指定的供料单元）
连接了与生产中使用的供料单元不符的供料单元，或者没有连接供料单元时，显示图 6.1.
的画面。
图 6.1. 备料画面 （未连接生产程序指定供料单元时 )
画面说明
备料画面 （连接生产程序所指定的供料单元 )
连接了生产中使用的供料单元时，显示图 6.2. 的画面。通过按下 ［全料槽信息］、［NG 料
槽一览］，能够切换显示全部的料槽信息示和只显示 NG 料槽。
编号 項目名 说明
① [ 供料单元操作 ] 打开供料单元操作画面。
② [ 指定单元 ] 显示生产中使用的供料单元名。
39OPE-0040-S
Ś
ś
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 53

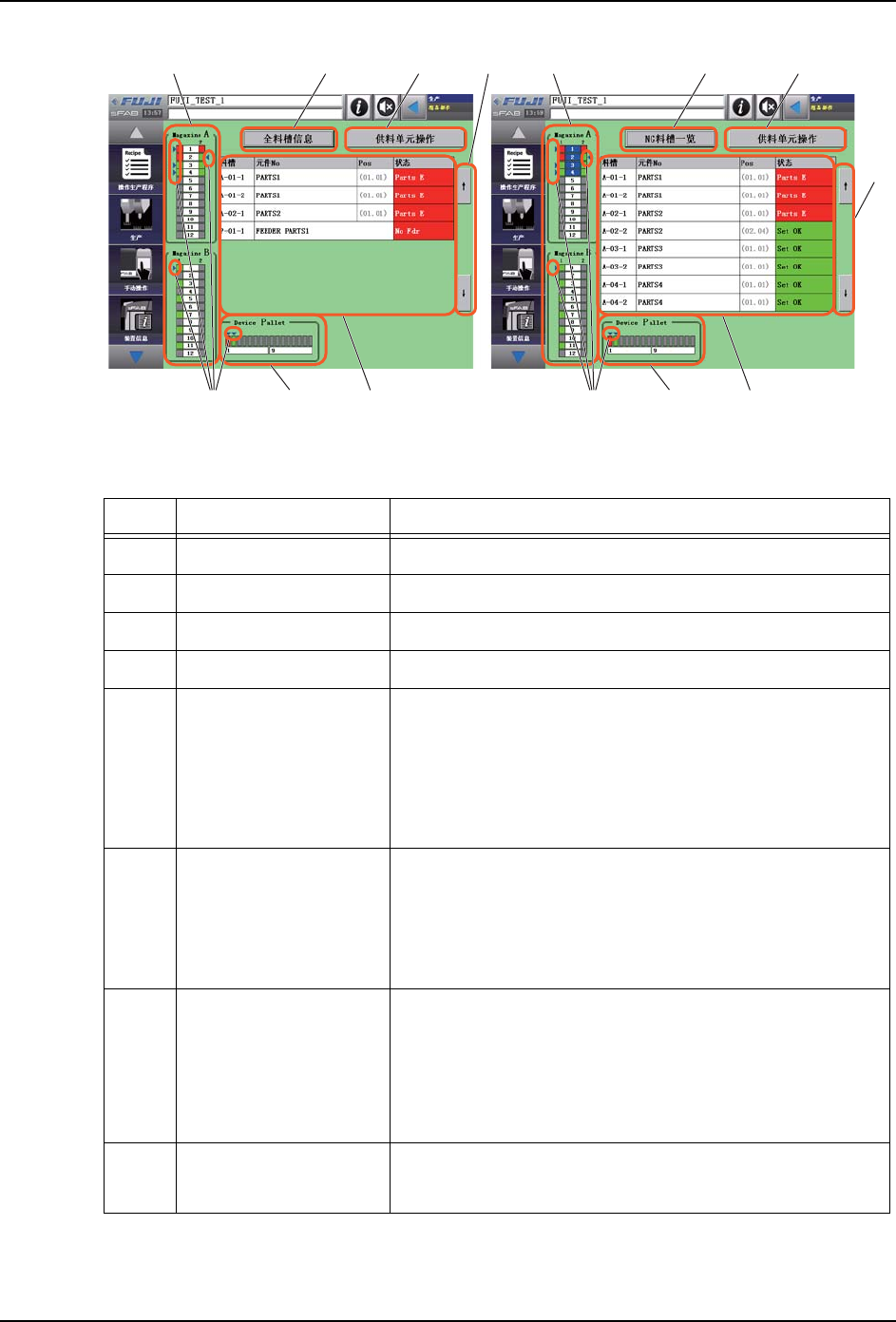

图 6.2. 准备部件画面（连接生产程序指定供料单元时（左 .NG 料槽列表 右 . 全料槽信息 ))
画面说明
39OPE-0041-S
ŚŞ ŞŜ ś Ŝŝ
ŝ
šŠ şşŠš
编号 項目名 说明
① [ 全料槽信息 ] 切换到显示全部料槽信息的画面。
② [NG 料槽一览 ] 切换到只显示 NG 料槽的画面。
③ [ 供料单元操作 ] 打开供料单元操作画面。
④ [ ↑ ] / [ ↓ ] 上下滚动料槽信息的显示区域。
⑤ [ 料盘箱 A]/[ 料盘箱
B]
各自显示料盘箱 A/ 料盘箱 B 的状态。
显示全部料槽信息时，通过按下料槽号码，能够列表显示
所按下位置的信息。（列表显示中的料槽号码进行蓝色翻
转。）
关于状态色的含义，按照 「10.1 供料单元 状态的种类和
含义」的颜色区分。
⑥ [Device Pallet] 显示供料器供料群组的状态。
显示全部料槽信息时，通过按下料槽号码，能够列表显示
所按下位置的信息。
关于状态色的含义，按照 「10.1 供料单元 状态的种类和
含义」的颜色区分。
⑦ 料槽信息显示区域 列表显示料槽相关的信息。
显示全部料槽信息时，显示全部料槽。
显示 NG 料槽列表时，只显示 NG 料槽。
关于状态的详细，请参照 「10.1 供料单元 状态的种类和
含义」。
⑧ 次料槽 表示次生产时使用的料槽。
次料槽每种元件 No 只存在一个。
