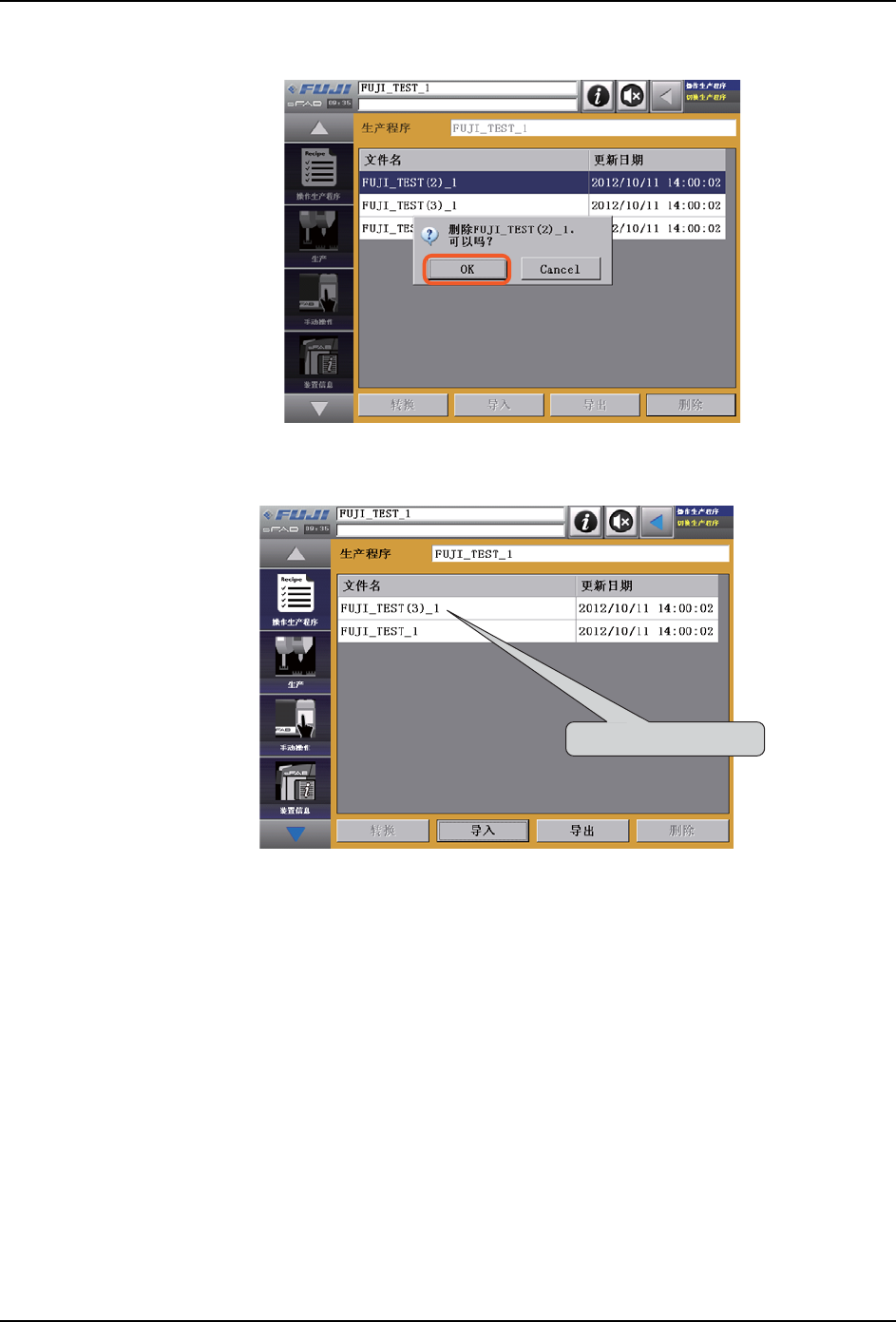

2. 显示实施生产程序删除的确认对话框，确实要删除时，请按下［OK］。

3. 完成处理后，对话框消失，生产程序被删除。

39OPE-0069-S

39OPE-0070-S

у㜳ࡖ䲚䘿᤟ѣⲺ⭕ӝぁᓅȾ

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 71

6.3 如何对元件的影像进行摄像

为了判定元件吸取状态以及进行元件的影像处理，需要事先创建并登录元件的外形数据 (影

像处理数据 )。创建外形数据时，有时需要对元件的影像进行摄像。

进行元件影像的摄像时需要准备元件摄像画面。本小节进行元件摄像画面的说明。

关于创建外形数据的具体内容请参照「影像处理手册」（手册编号：IMG-sFAB-*.*J）。

6.3.1 打开元件摄像画面

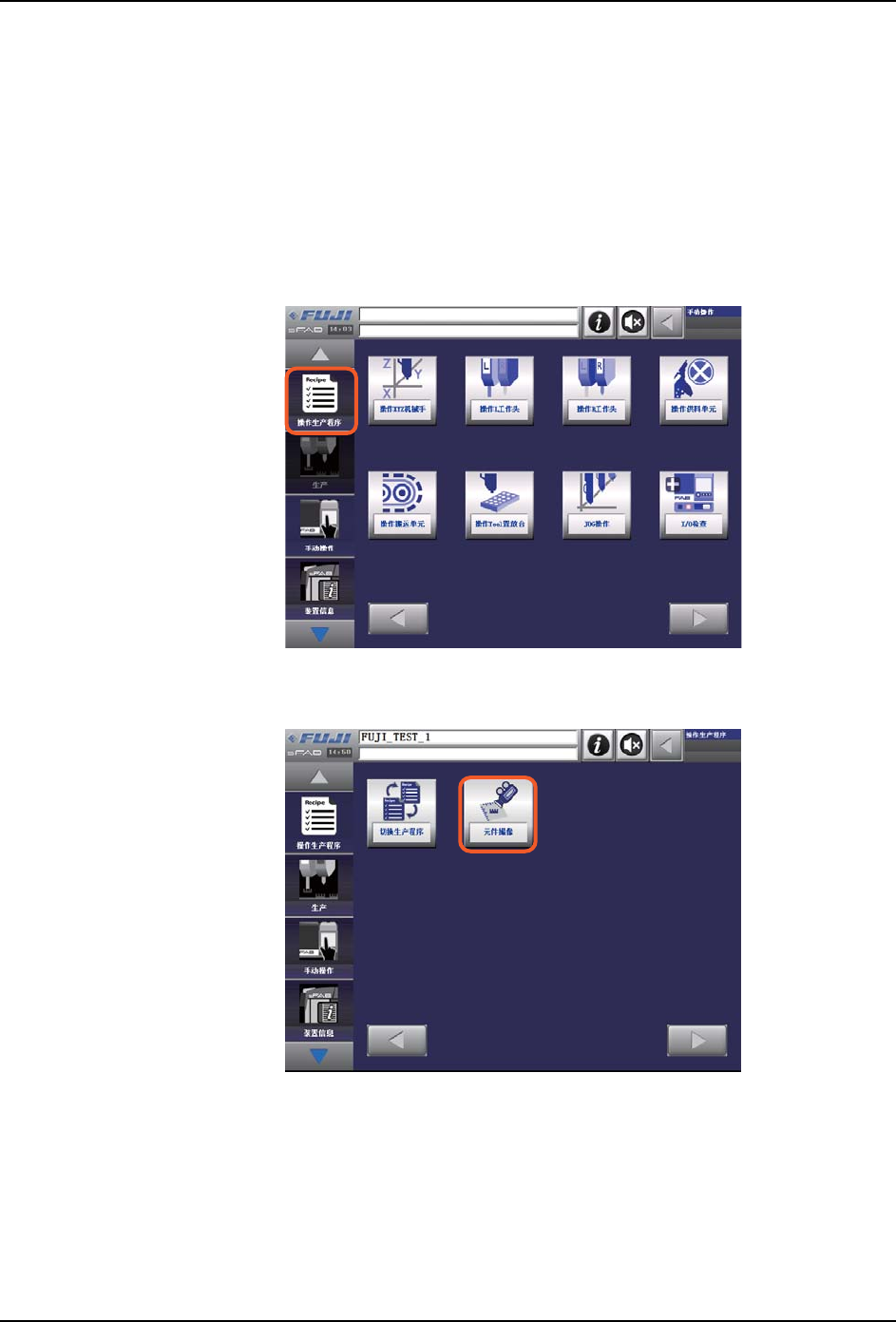

1. 请按下主菜单的［操作生产程序］。

2. 请按下操作生产程序菜单中的［元件摄像］。

39OPE-0384-S

39OPE-0385-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

72 SmartFAB 操作手册

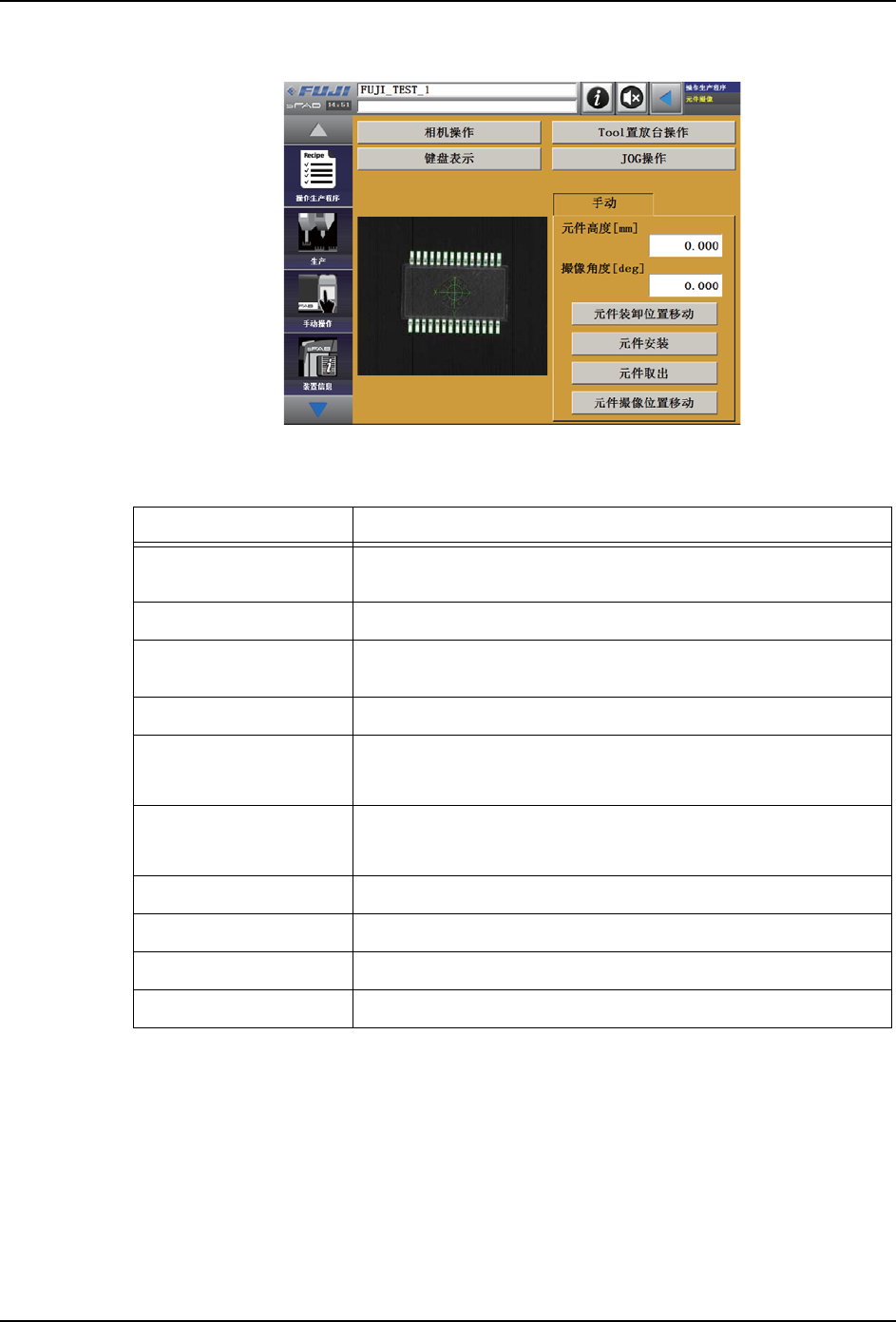

6.3.2 元件摄像画面

画面说明

名称说明

[ 相机操作 ] 显示相机操作屏幕。关于相机操作屏幕的详细说明请参照后文

「8.8.7 如何执行相机的 JOG 操控」。

[Tool 置放台操作 ] 显示 Tool 置放台操作画面。

[ 键盘操作 ] 显示输入字符用的键盘（例如操作相机时）。键盘的具体操作

方法请参照「4.2 如何使用键盘」。

[JOG 操作 ] 显示 JOG 操作画面。

［元件高度］设定摄像元件的拍摄面高度。

( 输入范围：0.000 ～ 110.000）

［摄像角度］设定摄像时的元件方向 Q。

（输入范围：0.000 ～ 359.999）

[ 元件装卸位置移动 ] 将 XYZ 机械手移至元件装卸位置。

[ 安装元件 ] 向 L 工作头 A 支架上的 Tool 安装元件。

[ 取出元件 ] 从 L 工作头 A 支架上的 Tool 上取出元件。

[ 元件摄像位置移动 ] 向元件摄像位置移动 XYZ 机械手。

39OPE-0386-S
