6. 如何换线 OPE-SFAB-005S0
74 SmartFAB 操作手册
6.4.2 关于各个画面的说明

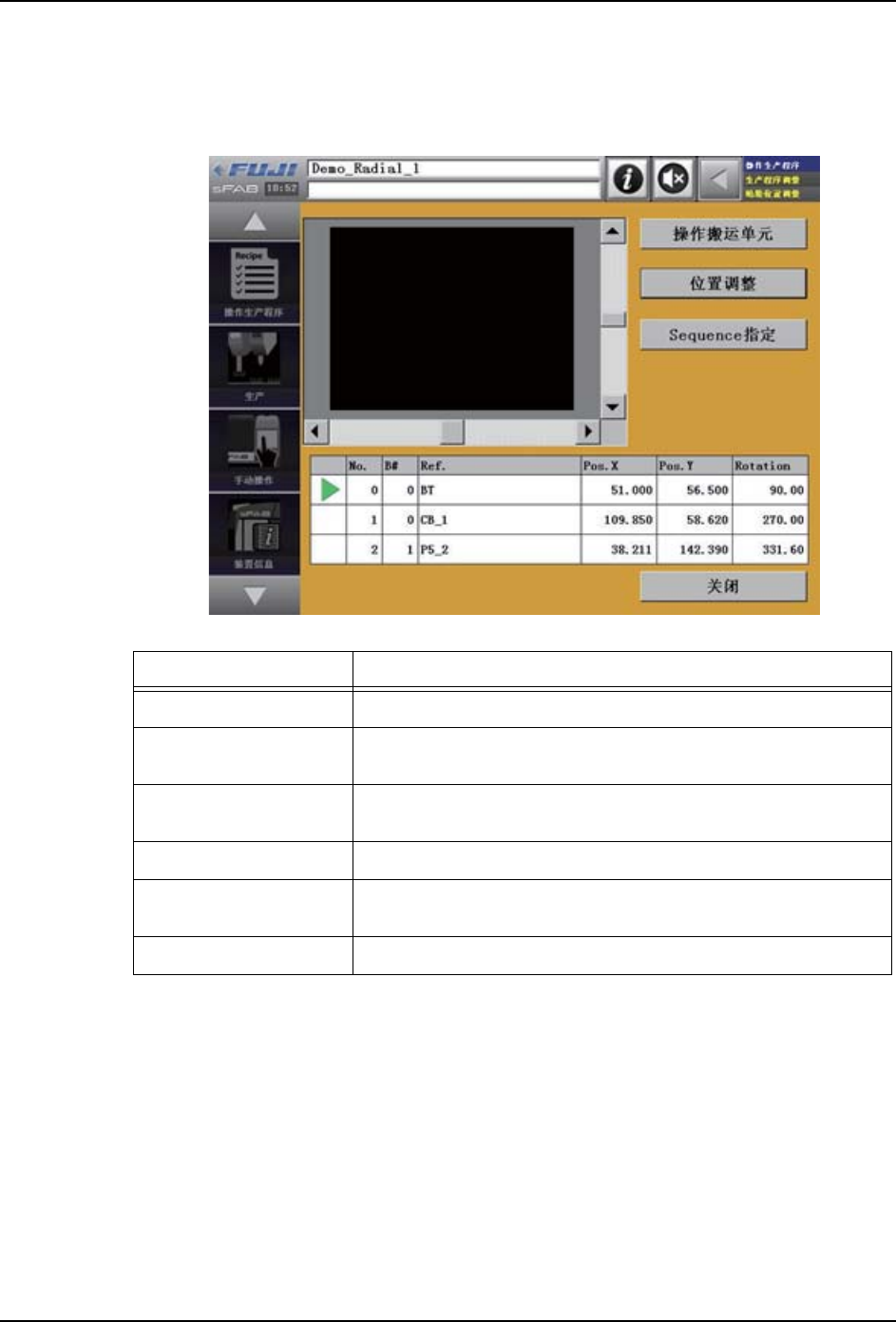

贴装位置调整画面
请点击 ［生产程序调整］内的 [ 贴装位置调整 ]。画面显示为贴装位置调整画面。
名称 说明
影像监视器 显示电路板上的贴装位置和元件的图形影像。
［操作搬运单元］ 显示搬运单元的手动操作画面。进行搬运轨道宽度变更、电路
板载入 / 搬出。
［位置调整］ 显示位置调整画面。一边看着影像监视器一边进行贴装位置调
整。
［Sequence 指定］ 显示顺序指定画面。指定确认贴装位置的顺序。
Sequence 显示栏 显示和贴装位置相关的子电路板号码、回路记号、贴装位置
X、贴装位置 Y、贴装角度。
［关闭］ 结束涂敷位置调整。
39OPE-0461-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 75

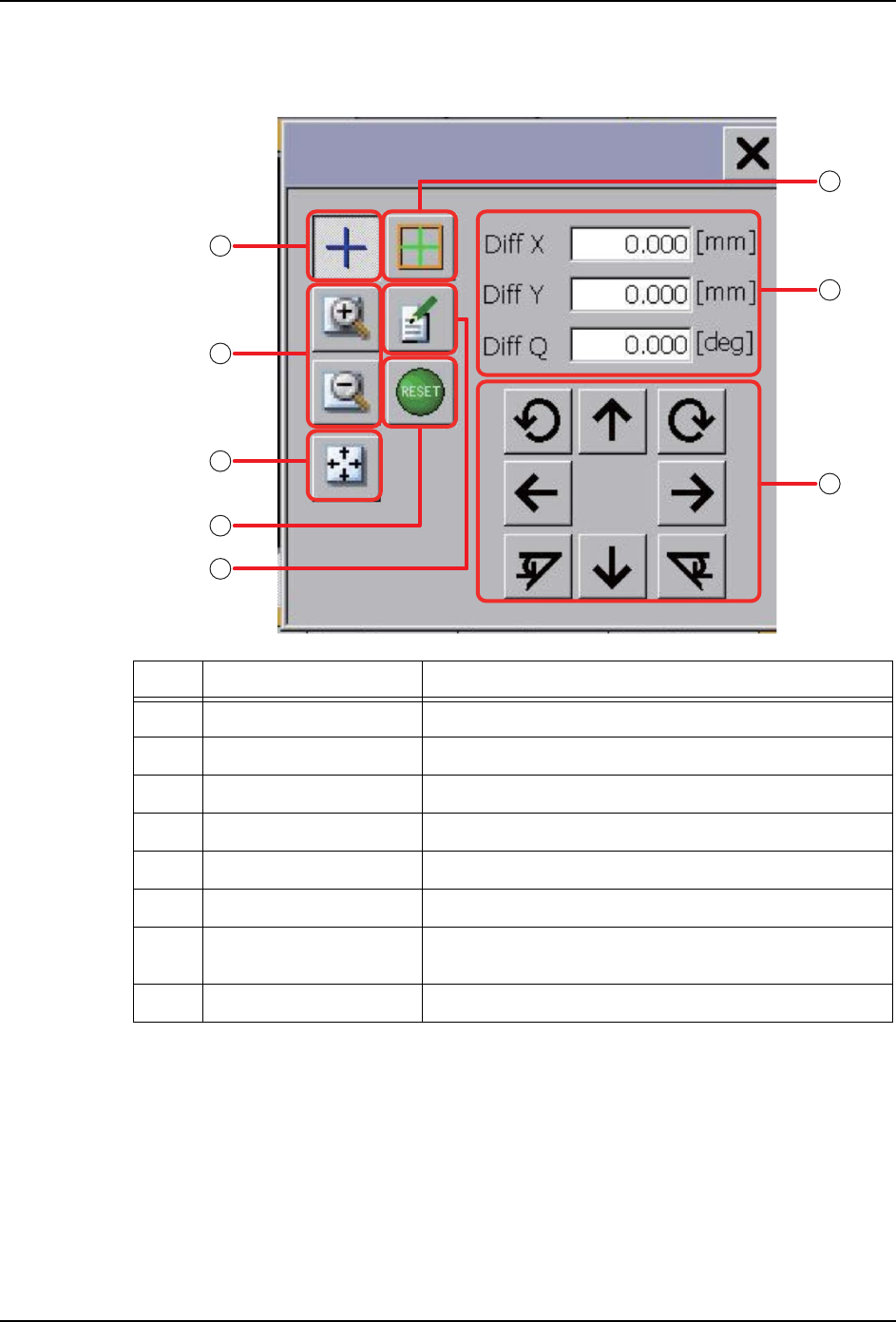

位置调整画面
请点击贴装位置调整画面内的 ［位置调整］按钮。画面就会显示为位置调整画面。
No. 名称 说明
1 中心线显示 显示影像的中心线。
2 扩大 / 缩小 放大、缩小影像。
3 影像适配 使影像大小符合显示領域。
4 调整量复位 复位元件框移动后的调整量。
5 调整量登录 登录元件框移动后的调整量。
6 框显示 / 非显示 显示或隐藏元件的 graphic 影像。
7 调整量显示・输入 显示元件框移动后的调整量。此外，按下数值栏后可
以进行数字输入。
8 元件框移动 移动元件的 graphic 影像
39OPE-0462
1
2
3
4
5
7
6
8
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
76 SmartFAB 操作手册
顺序指定画面
请点击贴装位置调整画面内的［Sequence 指定］按钮。画面就会显示为 Sequence 指定画面。
名称 说明
顺序显示栏 显示与贴装位置有关的子电路板号码、回路记号、贴装位置
X、贴装位置 Y、贴装角度。(1) 表示按下开始按钮后执行的第
一个 Sequence。
［OK］ 确定顺序指定。
［Cancel］ 取消顺序指定。
39OPE-0463
(1)
