OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 77 调整数据管理画面请点击贴装位置调整画面内的［调整数据管理］按钮。画面就会显示为调整数据管理画面。名称说明调整位置文件显示栏显示在［调整位置输出］上输出的文件一览。［调整位置输出］将贴装位置调整上的调整量输出到文件。［导出］将调整位置文件导出到 USB 存储器。［删除］删除调整位置文件。 39OPE-0464-S CoaQ1…

6. 如何换线 OPE-SFAB-005S0

76 SmartFAB 操作手册

顺序指定画面

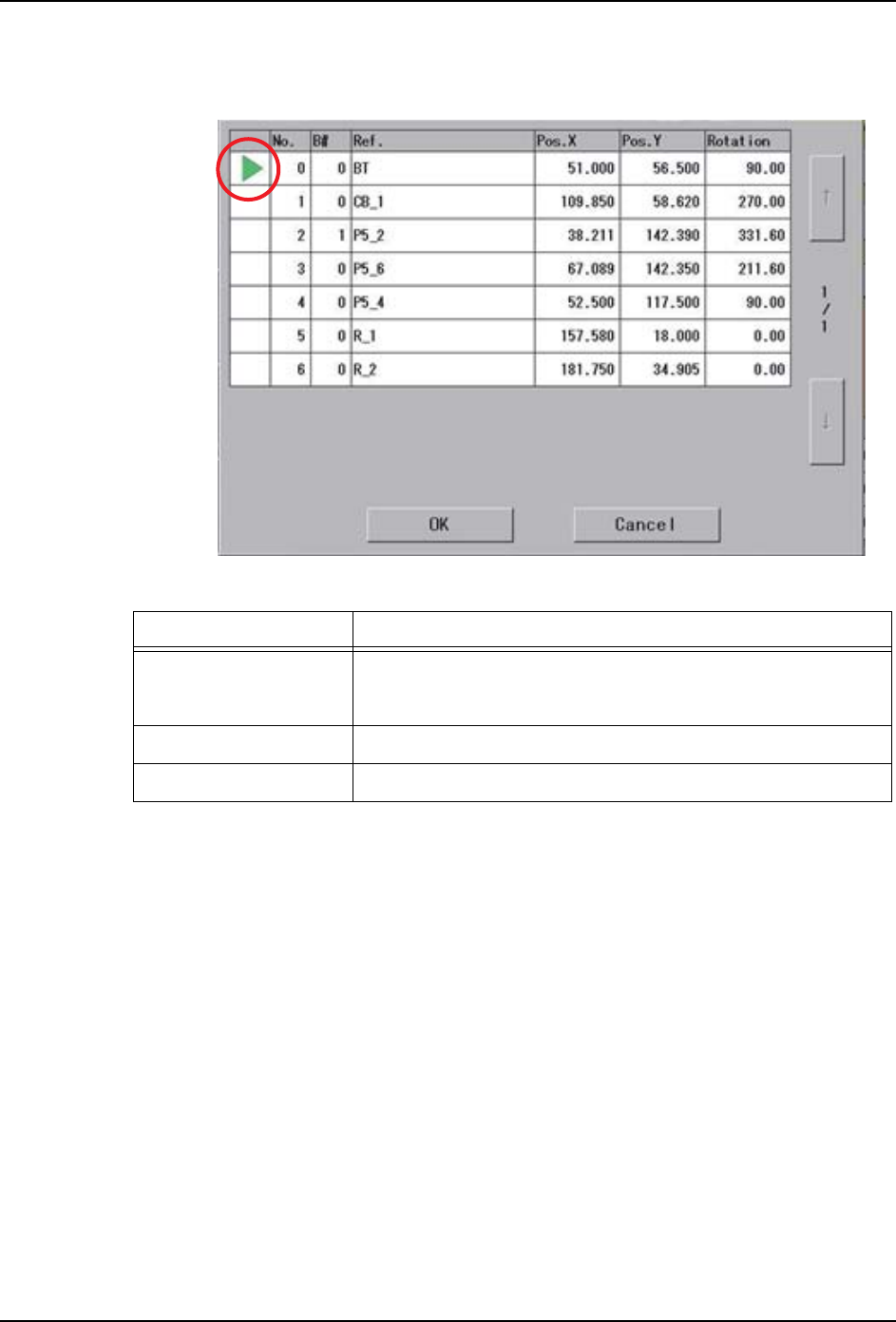

请点击贴装位置调整画面内的［Sequence 指定］按钮。画面就会显示为 Sequence 指定画面。

名称说明

顺序显示栏显示与贴装位置有关的子电路板号码、回路记号、贴装位置

X、贴装位置 Y、贴装角度。(1) 表示按下开始按钮后执行的第

一个 Sequence。

［OK］确定顺序指定。

［Cancel］取消顺序指定。

39OPE-0463

(1)

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 77

调整数据管理画面

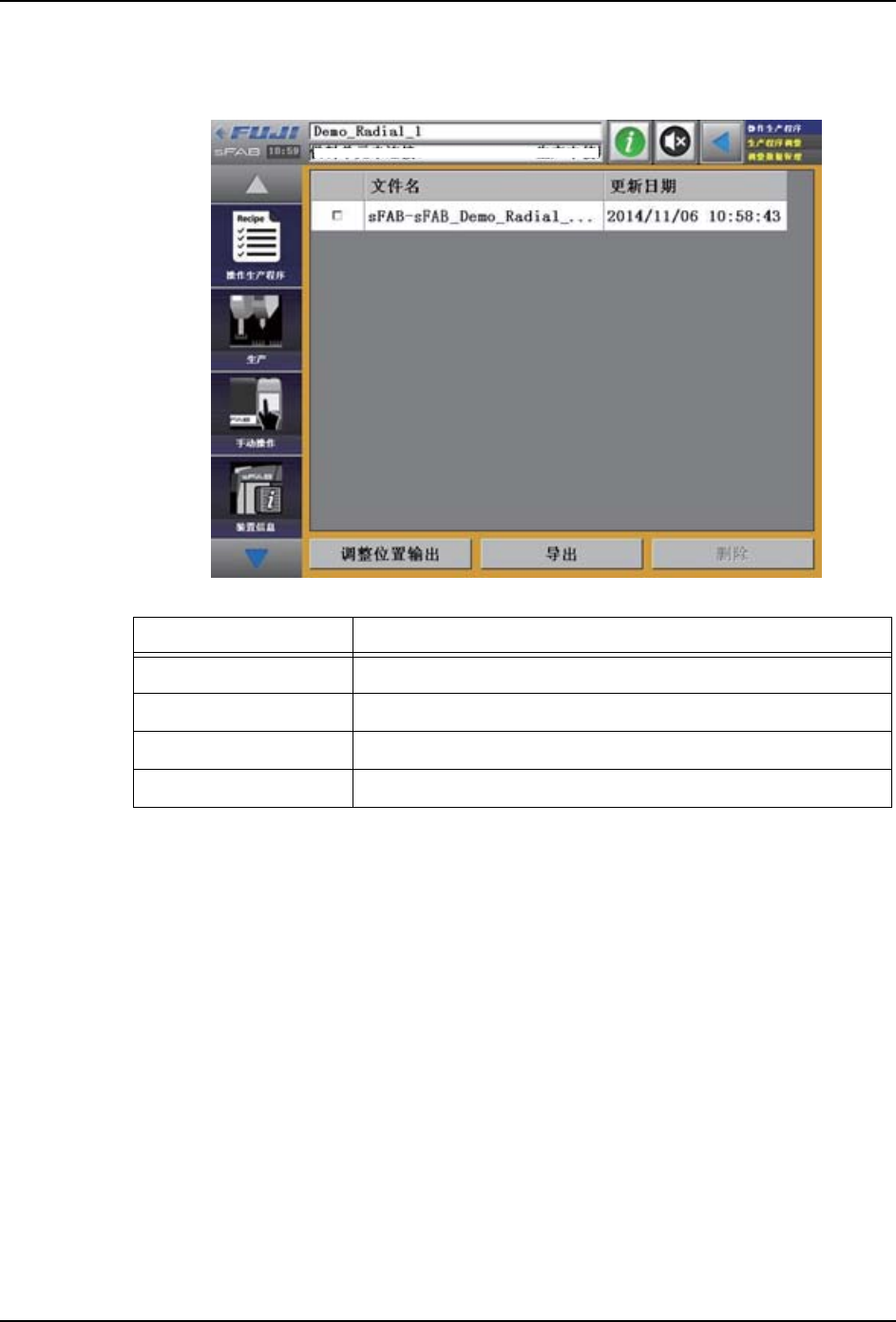

请点击贴装位置调整画面内的［调整数据管理］按钮。画面就会显示为调整数据管理画面。

名称说明

调整位置文件显示栏显示在［调整位置输出］上输出的文件一览。

［调整位置输出］将贴装位置调整上的调整量输出到文件。

［导出］将调整位置文件导出到 USB 存储器。

［删除］删除调整位置文件。

39OPE-0464-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

78 SmartFAB 操作手册

6.4.3 调整贴装位置

通过用于生产的电路板确认、调整生产程序的贴装位置顺序以及元件信息。

注意 )使用该功能时，请在 L 工作头的安装位置安装 Carry 工作头（sH01、sH02、sG04）。

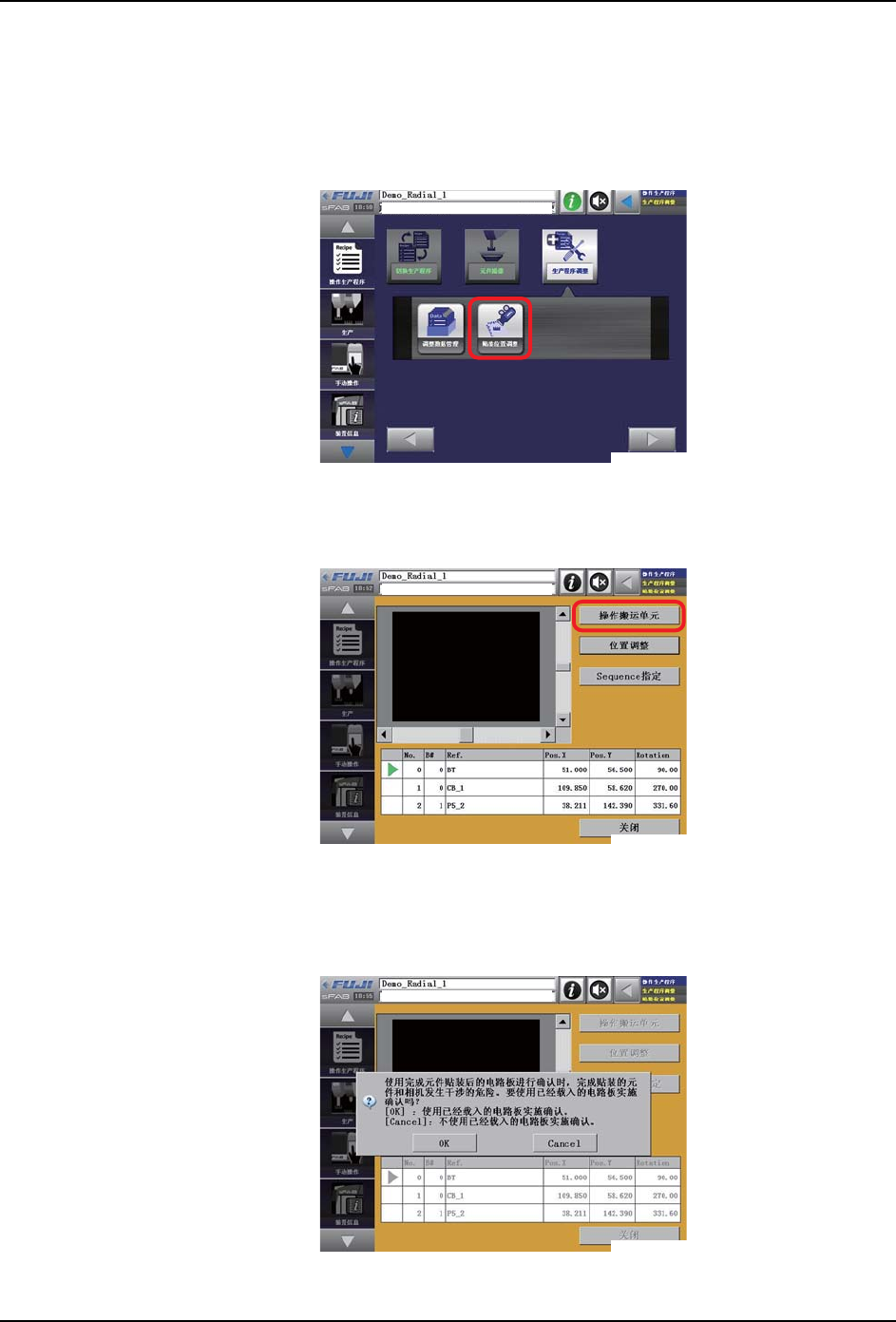

1. 请切换为需要确认贴装位置的生产程序之后再点击 [ 贴装位置调整 ]。

2. 请先将生产程序中指定的电路板安放在机器的搬运单元上，然后用 [ 操作搬运单元 ] 将

电路板送入机器内。关于 [ 操作搬运单元 ] 的使用说明，请参考 " 8.6 如何操控搬运轨

"。

3. 使画面返回到贴装位置调整画面之后，请按下操作面板上的开始按钮。开始检测电路

板。完成电路板检测之后，画面上会出现是否需要对已经送入机器内的电路板进行检测

的确认提示。请点击 [OK] 或 [Cancel]。如果选择了 [Cancel]，则请重新传输可以使用

的电路板。

39OPE-0465-S

39OPE-0466-S

39OPE-0467-S
