OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 79 4. 请按操作面板上 START 按钮。按下 STAR T 按钮之后，sequence 显示栏左侧的三角形标记 所指的贴装位置就会显示在影像监 视器上，与此同时贴装位置信息的 背景会变蓝色。画 面上出现影像之后，三角形标记就 会移动到下一条计划确认的贴装位 置信息处。 5. 请确认显示在影像监视器上 的贴装位置以及元件的 grap hic 位置。如需调整贴装…
6. 如何换线 OPE-SFAB-005S0
78 SmartFAB 操作手册
6.4.3 调整贴装位置
通过用于生产的电路板确认、调整生产程序的贴装位置顺序以及元件信息。
注意 )使用该功能时，请在 L 工作头的安装位置安装 Carry 工作头 （sH01、sH02、sG04）。
1. 请切换为需要确认贴装位置的生产程序之后再点击 [ 贴装位置调整 ]。
2. 请先将生产程序中指定的电路板安放在机器的搬运单元上，然后用 [ 操作搬运单元 ] 将
电路板送入机器内。关于 [ 操作搬运单元 ] 的使用说明，请参考 " 8.6 如何操控搬运轨
"。
3. 使画面返回到贴装位置调整画面之后，请按下操作面板上的开始按钮。开始检测电路
板。完成电路板检测之后，画面上会出现是否需要对已经送入机器内的电路板进行检测
的确认提示。请点击 [OK] 或 [Cancel]。如果选择了 [Cancel]，则请重新传输可以使用
的电路板。
39OPE-0465-S
39OPE-0466-S
39OPE-0467-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 79

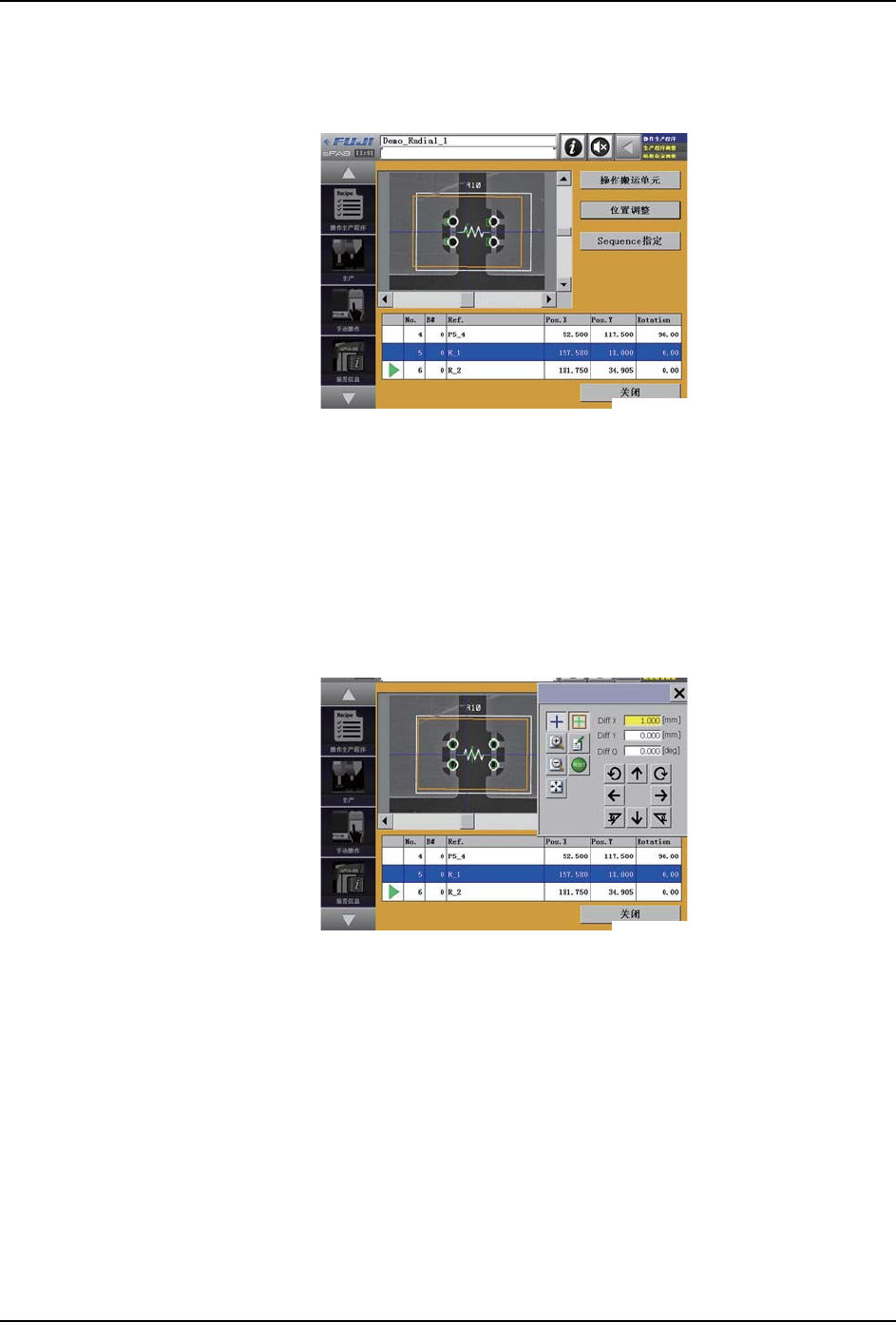

4. 请按操作面板上 START 按钮。按下 START 按钮之后，sequence 显示栏左侧的三角形标记
所指的贴装位置就会显示在影像监视器上，与此同时贴装位置信息的背景会变蓝色。画
面上出现影像之后，三角形标记就会移动到下一条计划确认的贴装位置信息处。
5. 请确认显示在影像监视器上的贴装位置以及元件的 graphic 位置。如需调整贴装位置信
息，则请调整贴装位置。请点击 [ 位置调整 ]。
备注 )如果元件无法完全出现在机械手相机的镜头内，则在影像监视器上显示元件的中心部
分。
6. 请使用位置调整画面使元件的 graphic 对准贴装位置。调整完毕后的项目的背景会变成
黄色。
7. 调整完毕后请点击用于登录调整量的小图标并登录调整值。背景色返回到白色。
注意 )即使机器上已经登录了调整量，也不会反映到生产程序中。
8. 请确认或调整其他元件的贴装位置。方法是重复执行从4到7的步骤。如需指定特定的
sequence 并进行调整，则请点击 ［Sequence 指定］并选择 Sequence。
9. 确认到最后一个 sequence 之后，START 按钮就会熄灯。如需重新确认贴装位置，则请重
新选择 sequence。
10.请用 [ 操作搬运单元 ] 将电路板从机器内送出。
注意 )如果不送出电路板就开始生产的话，就会从排在第一位的 sequence 开始贴装机器内的
电路板。
39OPE-0468-S
39OPE-0469-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
80 SmartFAB 操作手册
6.4.4 编辑贴装位置
请先将调整完毕的贴装位置信息以文件的形式导出，然后再编辑 Job 编辑器以及 Fuji Flexa
的 Job。在编辑过程中请将导出的数据作为参考。
1. 贴装位置调整完毕后，请点击 ［调整数据管理］按钮。

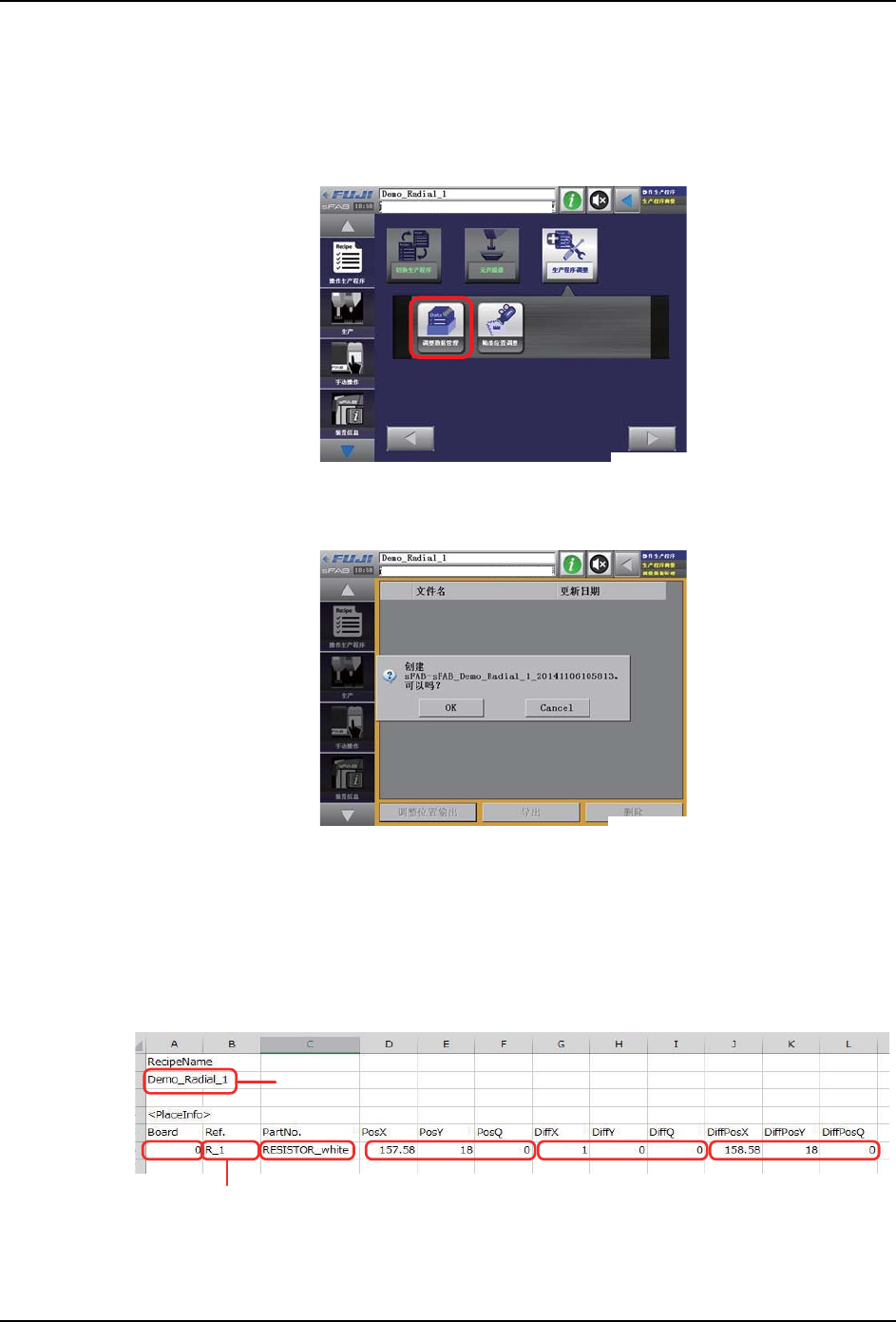

2. 如果在有调整数据的情况下点击 [ 调整位置输出 ] 按钮，则画面上会弹出文件输出确认
画面。点击 [OK] 之后，调整数据就会以 CSV 格式文件的形式被保存。
3. 请从机器内取出被保存为文件的调整数据。方法共 2 种，如下所示。
·插入U盘之后点击[导出]。
·通过网络访问如下地址：”\\ 机器名 （或 IP 地址）\Recipe\SimulateData”。
4. 请先用文本编辑工具打开调整数据，然后将调整完毕的数值输入 Job 编辑器以及 Fuji
Flexa 的 Job。调整数据的格式如下所示。
