OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 79

4. 请按操作面板上 START 按钮。按下 START 按钮之后，sequence 显示栏左侧的三角形标记

所指的贴装位置就会显示在影像监视器上，与此同时贴装位置信息的背景会变蓝色。画

面上出现影像之后，三角形标记就会移动到下一条计划确认的贴装位置信息处。

5. 请确认显示在影像监视器上的贴装位置以及元件的 graphic 位置。如需调整贴装位置信

息，则请调整贴装位置。请点击 [ 位置调整 ]。

备注 )如果元件无法完全出现在机械手相机的镜头内，则在影像监视器上显示元件的中心部

分。

6. 请使用位置调整画面使元件的 graphic 对准贴装位置。调整完毕后的项目的背景会变成

黄色。

7. 调整完毕后请点击用于登录调整量的小图标并登录调整值。背景色返回到白色。

注意 )即使机器上已经登录了调整量，也不会反映到生产程序中。

8. 请确认或调整其他元件的贴装位置。方法是重复执行从4到7的步骤。如需指定特定的

sequence 并进行调整，则请点击［Sequence 指定］并选择 Sequence。

9. 确认到最后一个 sequence 之后，START 按钮就会熄灯。如需重新确认贴装位置，则请重

新选择 sequence。

10.请用 [ 操作搬运单元 ] 将电路板从机器内送出。

注意 )如果不送出电路板就开始生产的话，就会从排在第一位的 sequence 开始贴装机器内的

电路板。

39OPE-0468-S

39OPE-0469-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

80 SmartFAB 操作手册

6.4.4 编辑贴装位置

请先将调整完毕的贴装位置信息以文件的形式导出，然后再编辑 Job 编辑器以及 Fuji Flexa

的 Job。在编辑过程中请将导出的数据作为参考。

1. 贴装位置调整完毕后，请点击［调整数据管理］按钮。

2. 如果在有调整数据的情况下点击 [ 调整位置输出 ] 按钮，则画面上会弹出文件输出确认

画面。点击 [OK] 之后，调整数据就会以 CSV 格式文件的形式被保存。

3. 请从机器内取出被保存为文件的调整数据。方法共 2 种，如下所示。

·插入U盘之后点击[导出]。

·通过网络访问如下地址：”\\ 机器名（或 IP 地址）\Recipe\SimulateData”。

4. 请先用文本编辑工具打开调整数据，然后将调整完毕的数值输入 Job 编辑器以及 Fuji

Flexa 的 Job。调整数据的格式如下所示。

39OPE-0470-S

39OPE-0471-S

39OPE-0472-S

⭕ӝぁᓅ੃

ᆆ⭫䐥ᶵ

৸㘹䇦ਭ

ݹԬ੃

䈹᮪ࢃ䍪㻻փ㖤

䈹᮪䠅

䈹᮪੄䍪㻻փ㖤

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 81

6.5 如何更换供料单元

6.5.1 确认是否需要更换供料单元

生产程序切换后，请确认生产程序文件中指定的供料单元是否被安装了。如果没有被安装，

或者安装单元不一致时，显示主画面的信息栏及弹出菜单的信息画面，请更换到所需的供料

单元。

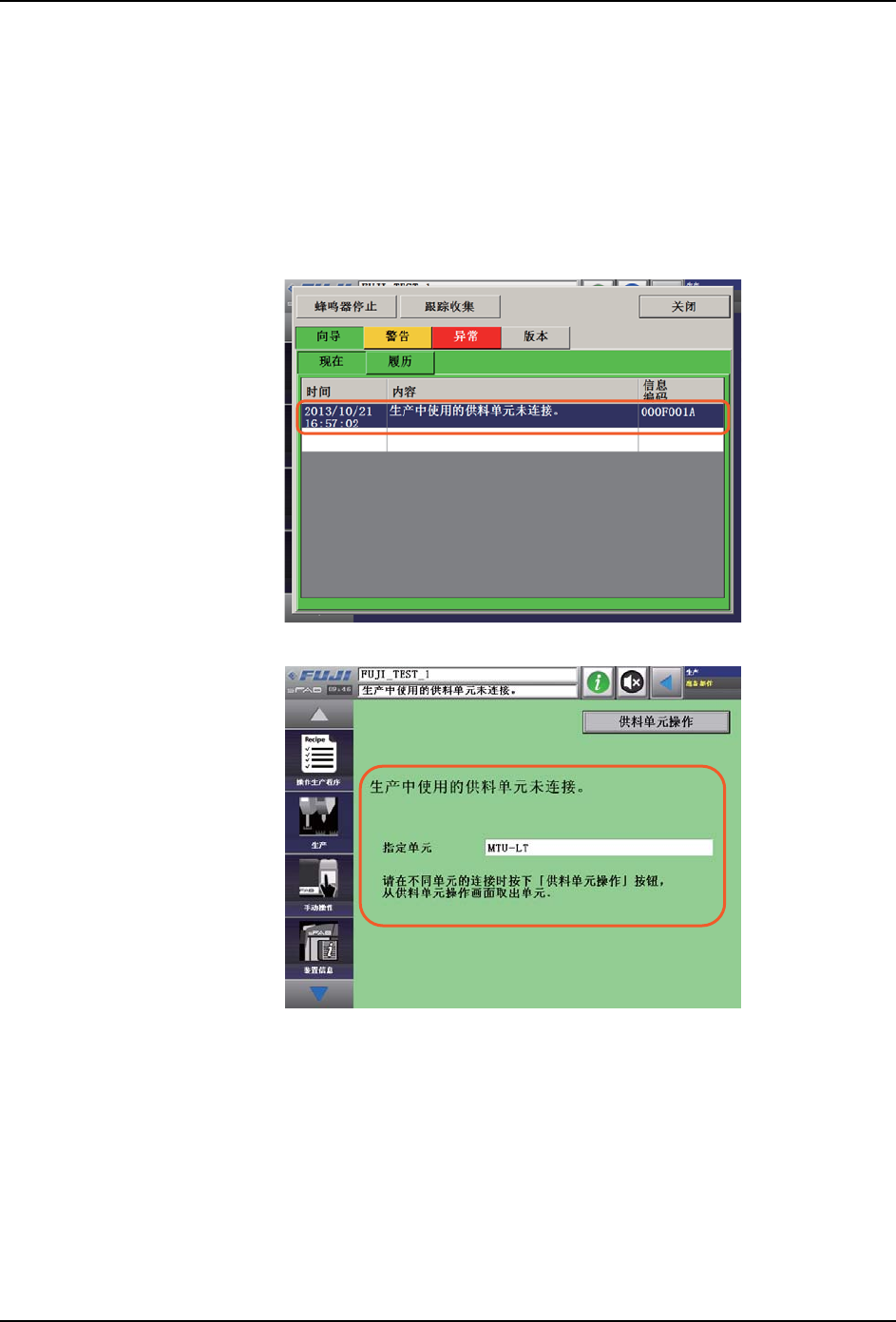

1. 已安装的供料单元如果与生产程序文件中指定的内容不一致时，在信息画面（向导）和

准备部件画面上显示以下的信息。此时，需要安装或更换供料单元。

39OPE-0073-S

39OPE-0074-S
