NPM-D 2010.0915
- 14 -

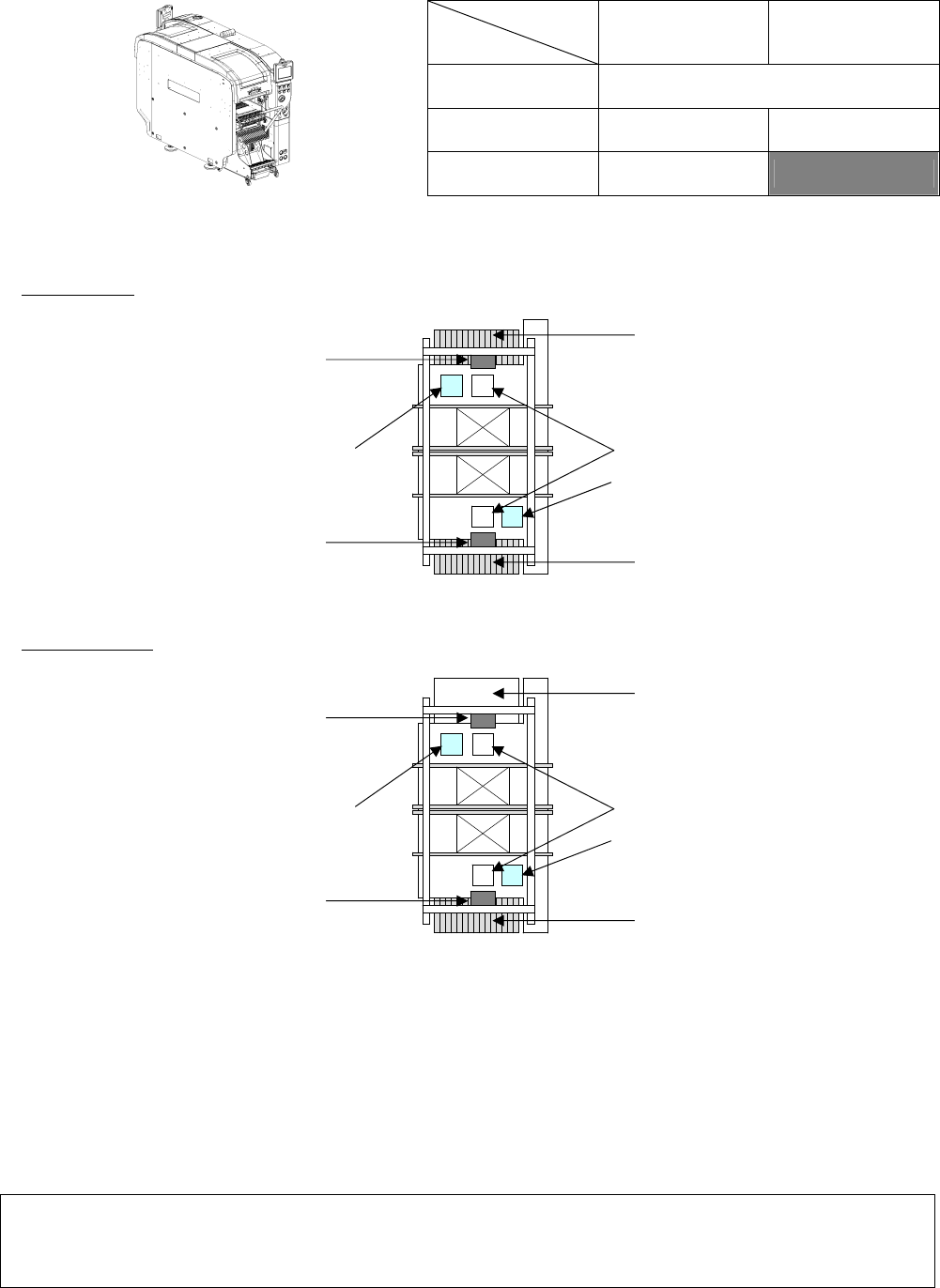

4.
机器构成
请注意根据前侧和后侧搭载的贴装头组合的不同，型号也不同。

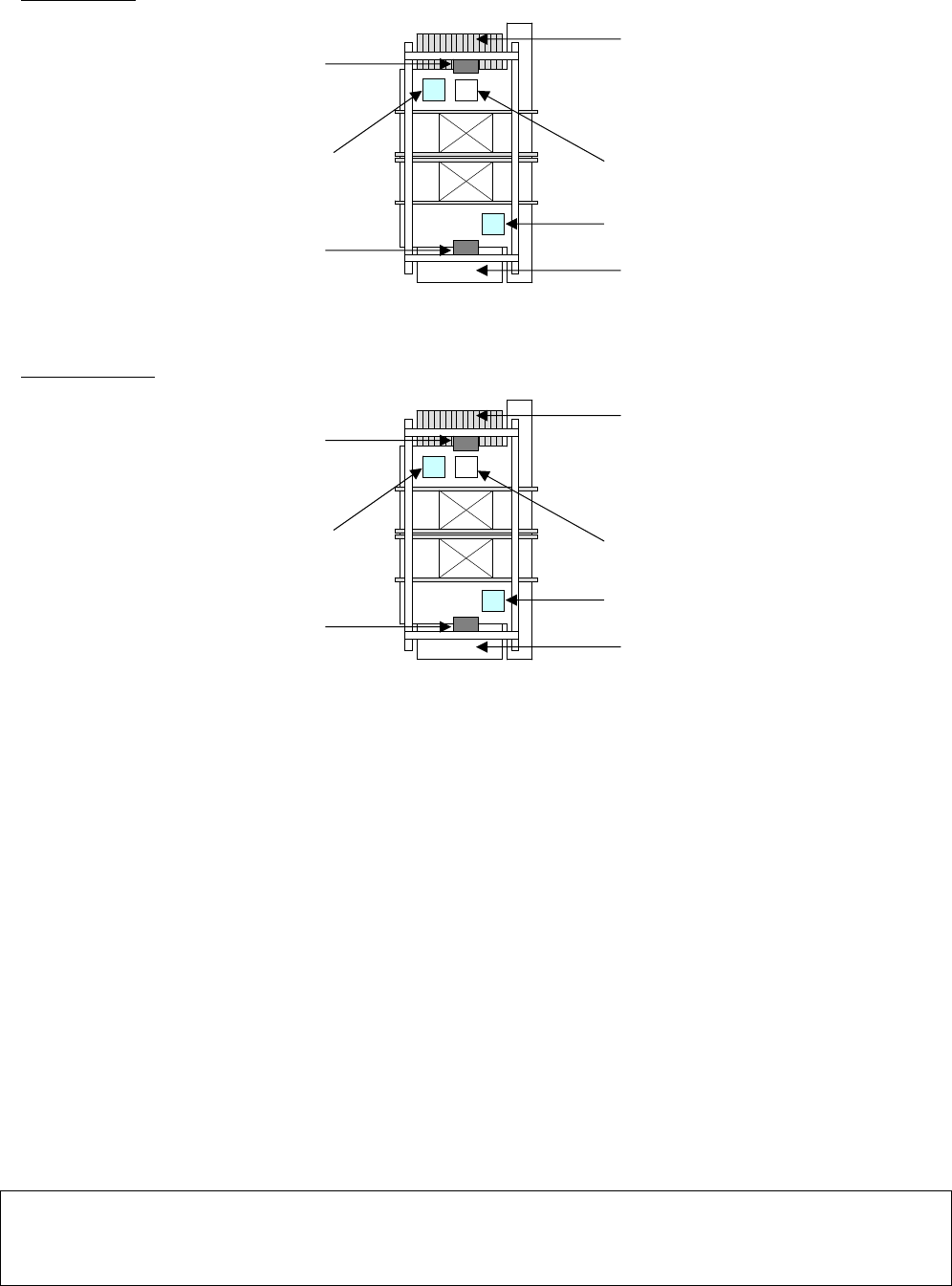

■ 贴装规格
・ 交换台车规格
(
在后侧不可安装托盘供料器
)
・ 托盘供料器规格
※
1
后侧是托盘供料器时，
16
吸嘴贴装头、
12
吸嘴贴装头不能对应。
※
2
使用交换台车时，需要交换台车切换单元
(
选购件
)
。
■ 数据编制
所有数据编制是在数据编制系统
NPM-DGS
进行。
(NPM-DGS
是其他产品
)
NPM-DGS
用的硬件，请客户准备。
∗∗
Remarks
∗∗
•
在特殊规格时，有时会出现不适合
CE
标记规格的情况。
•
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
后侧
前侧
贴装头
No Head(无工作头)
贴装头 NM-EJM1D
检查头
NM-EJM1D-MA NM-EJM1D-A
No Head(无工作头) M-EJM1D
供给部
:
后侧
・托盘供料器
・交换台车
※
2
供给部
:
前侧
・交换台车
线性照相机
吸嘴更换器
供给部
:
后侧
・交换台车
贴装头: 前侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・2 吸嘴贴装头
供给部
:
前侧
・交换台车
线性照相机
贴装头: 后侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・2 吸嘴贴装头
吸嘴更换器
吸嘴更换器
吸嘴更换器
贴装头: 前侧
・16 吸嘴贴装头
・12 吸嘴贴装头
・8 吸嘴贴装头
・2 吸嘴贴装头
贴装头: 后侧
・16 吸嘴贴装头
※1
・12 吸嘴贴装头
※1
・8 吸嘴贴装头
・2 吸嘴贴装头
NPM-D 2010.0915
- 15 -
■ 贴装规格
・ 交换台车规格
(
在后侧不可安装托盘供料器
)
・ 托盘供料器规格
※
1
进行元件检查时，
16
吸嘴贴装头、
12
吸嘴贴装头不能对应。
※
2
检查头只可选择前侧。
1
台检查头，不可同时进行锡膏检查和元件检查。
与托盘供料器的组合，请另外商洽。
※
3
使用交换台车时，需要交换台车切换单元
(
选购件
)
。
※
锡膏检查时，请设置在
NPM-D
生产线的最上游。
元件检查时，请设置在
NPM-D
生产线的最下游。
■ 数据编制
所有数据编制是在数据编制系统
NPM-DGS
进行。
(NPM-DGS
是其他产品
)
NPM-DGS
用的硬件，请客户准备。
∗∗
Remarks
∗∗
•
在特殊规格时，有时会出现不适合
CE
标记规格的情况。
•
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
供给部
:
后侧
・交换台车
贴装头: 前侧
・
2D
检查头
(A)
※
2
・
2D
检查头
(B)
※
2
供给部
:
后侧
・交换台车
※
3
・检查头对应单元
・安全盖
・检查头对应单元
・安全盖
校正治具
贴装头: 后侧
・16 吸嘴贴装头
※1
・12 吸嘴贴装头
※1
・8 吸嘴贴装头
・2 吸嘴贴装头
贴装头: 后侧
・16 吸嘴贴装头
※1
・12 吸嘴贴装头
※1
・8 吸嘴贴装头
・2 吸嘴贴装头
线性照相机
吸嘴更换器
线性照相机
吸嘴更换器
校正治具
贴装头: 前侧
・
2D
检查头
(A)
※
2
・
2D
检查头
(B)
※
2
NPM-D 2010.0915
- 16 -

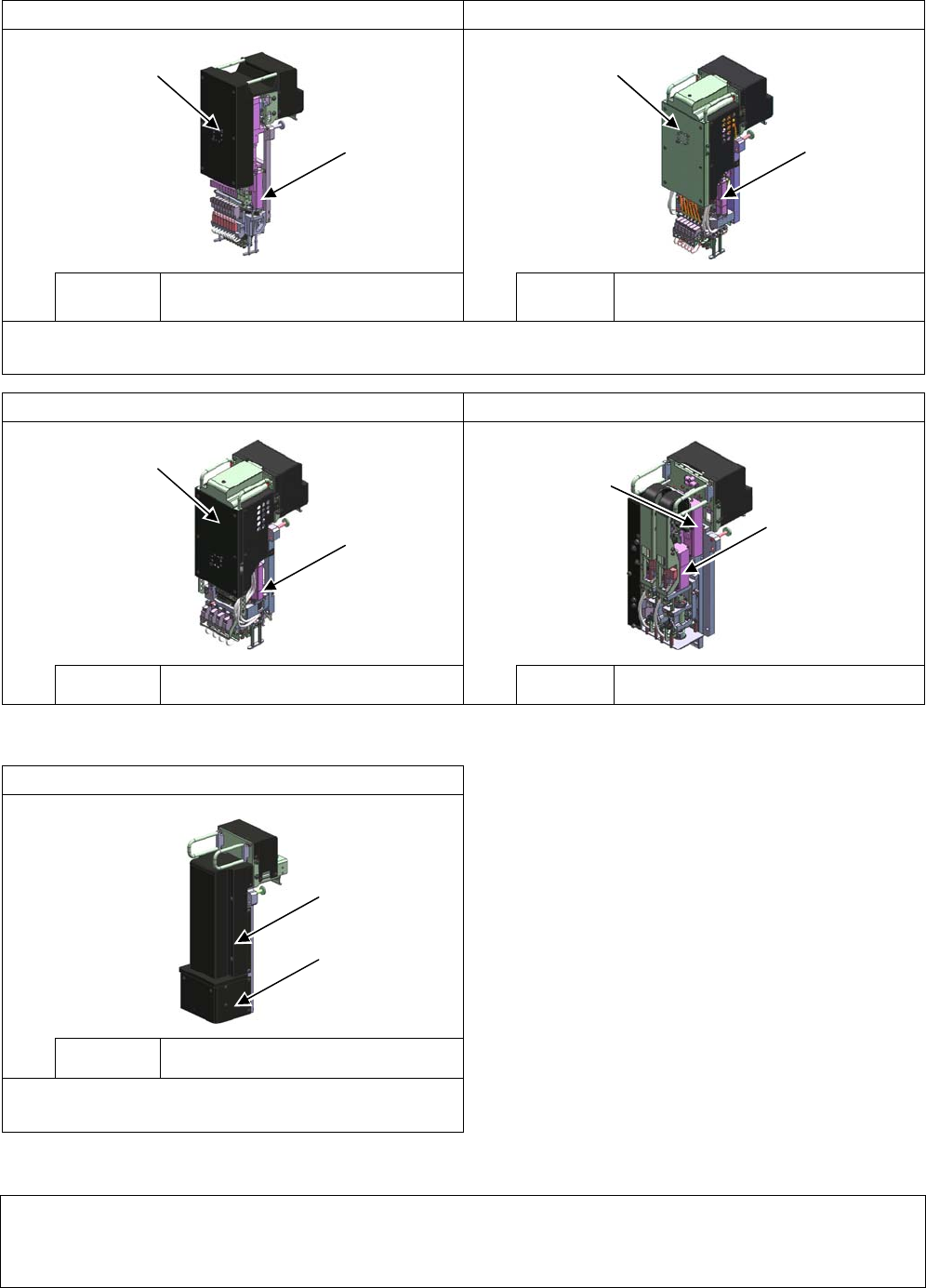

4.1
工作头构成
■ 贴装头
16
吸嘴贴装头
12
吸嘴贴装头
附属品
吸嘴更换器
(16/ 12
吸嘴贴装头用
)
附属品
吸嘴更换器
(16/ 12
吸嘴贴装头用
)
※
16
、
12
吸嘴贴装头规格时，双式编带料架的软件版本需要在
Ver. 5.00
以上。
(
为了对应双式编带料架的左右导轨同时传送
)
8
吸嘴贴装头
2
吸嘴贴装头
附属品
・吸嘴更换器
(8
吸嘴贴装头用
)
・侧面照明
附属品
・吸嘴更换器
(2
吸嘴贴装头用
)
・侧面照明
■ 检查头
2D
检查头
(A/B)
A:
分辨率
18 μm
B:
分辨率
9 μm
附属品
检查头对应单元
(
检查
BOX
、校正治具
)
请必须选择安全盖。
∗∗
Remarks
∗∗
•
以上附属品中，不包括预备工作头。
选择预备工作头时，请同时选择各工作头对应的选购件。
(
详细请参照「
9.
选购件」。
)
上下用电机
(Z
轴
)
(
外罩内部
)
旋转用电机
(θ
轴
)
上下用电机
(Z
轴
)
(
外罩内部
)
上下用电机
(Z
轴
)
(
外罩内部
)
上下用电机
(Z
轴
)
旋转用电机
(θ
轴
)
旋转用电机
(θ
轴
)
旋转用电机
(θ
轴
)
CCD
照相机
(
外罩内部
)
LED
照明
(
外罩内部
)
