NPM-D 2010.0915 - 30 - 4.4 生产线构成 设置 NPM-D 的设备时， 无论是单体设置， 生产线连接， 为了设置有生产线服务器功能的单元和确保传送开口 部 的 安全，在 NPM-D 两侧必须设置 NPM-D 或者延长传送带。 ■ 连 接数量在 15 台以下时 生产线的最左端必须设置 NPM-D LNB 传送带 ( 机种名 : NL-CON 2 型号 : NM-EJK8A) 。 ■ 连 接数量在 16 台以上， 3…
NPM-D 2010.0915
- 29 -

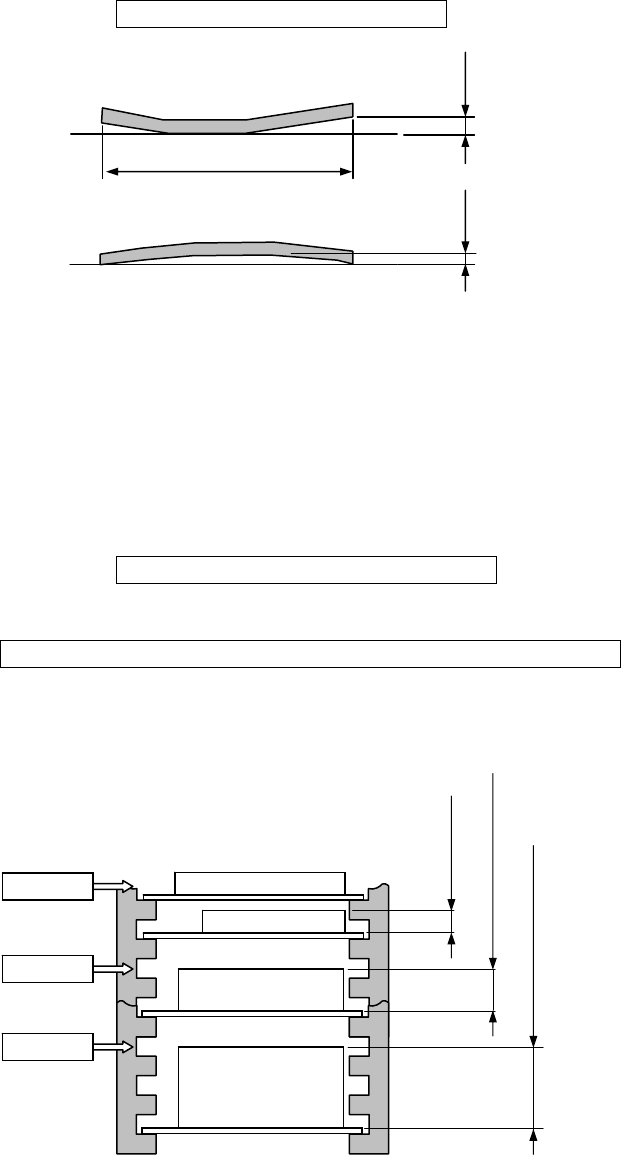

・ 弯曲: 装载至托盘板上的托盘的“弯曲”必须符合下列条件。
『弯曲』＝间隙
Max. 0.5 mm
・ 种类:并非真空成形的托盘，而是具有足够强度和尺寸精度的注塑成形的托盘。
(若不符合本条件，请提供样本并且与本公司联络，以便提供相应的选购件规格或者进行客户特殊对应。)
・ 托盘装载条件: 装载至托盘板和托盘箱的托盘(元件)必须符合下列条件。
①在
1
个托盘板上放置的元件，包括托盘的合计重量必须在
1
㎏以下。
(
托盘板的重量除外
)
②在托盘箱内，将托盘板以及托盘
(
元件
)
设置的状态下，托盘箱总重量必须在
20
㎏以下。
托盘箱＋托盘板＋托盘＋元件
＝
Max. 20
㎏
/ 1
托盘箱
③在托盘板上设置的托盘高度超过
11 mm
时，在托盘箱内
1
层上面的槽，不可插入托盘板。
另外，托盘高度超过
26 mm
时，在托盘箱内
1
层上面和
2
层上面的槽，不可插入托盘板。
托盘＋元件＝
Max. 1
㎏
/ 1
托盘板
托盘
托盘
Max. 335 mm
间隙 间隙
超过11 mm ，26 mm以内
11 mm以下
可插入
超过26 mm ，33 mm以内
不可插入
不可插入
NPM-D 2010.0915
- 30 -
4.4
生产线构成
设置
NPM-D
的设备时，无论是单体设置，生产线连接，为了设置有生产线服务器功能的单元和确保传送开口部的
安全，在
NPM-D
两侧必须设置
NPM-D
或者延长传送带。

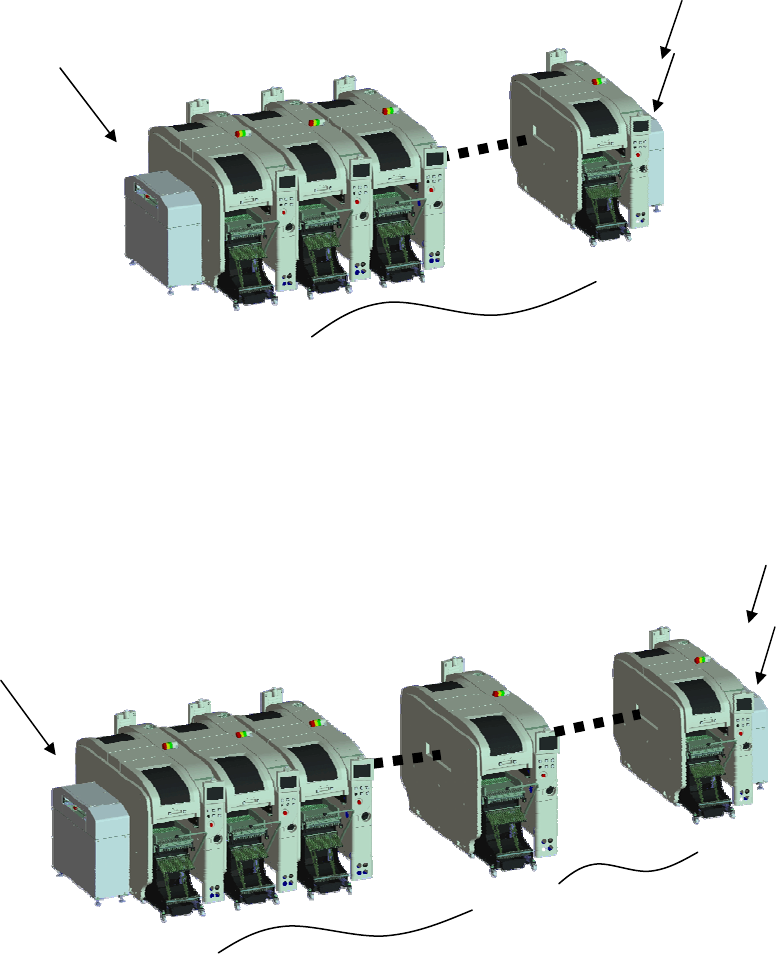

■ 连接数量在
15
台以下时
生产线的最左端必须设置
NPM-D LNB
传送带
(
机种名
: NL-CON2
型号
: NM-EJK8A)
。
■ 连接数量在
16
台以上，
30
台以下时
连接设备是
16
台 ～
30
台的情况时，最右端需要设置具备
HUB
的
NPM-D HUB
传送带
(
机种名
: NH-CON2
型号
: NM-EJK9A)
。
■ 在
NPM-D
生产线连接
NPM-D
以外的设备时
需要设置
NPM-D
传送带
L (
机种名
: N-CONL2
型号
: NM-EJK1B),
NPM-D
传送带
R (
机种名
: N-CONR2
型号
: NM-EJK2B)
等。
※
与
NPM (NM-EJM9B
系列
)
不可连接。
16
台
30
台
15
台
1
台
NPM-D LNB
传送带
机种名
: NL-CON2
型号
: NM-EJK8A
NPM-D
传送带
R
机种名
: N-CONR2
型号
: NM-EJK2B
1
台
NPM-D LNB
传送带
机种名
: NL-CON2
型号
: NM-EJK8A
NPM-D HUB
传送带
机种名
: NH-CON2
型号
: NM-EJK9A
NPM-D 2010.0915
- 31 -
■
NPM LNB
传送带 机种名
: NL-CON2
型号
: NM-EJK8A
具备确保传送开口部安全的延长传送带的功能和
HUB (LAN
连接
)
，通过使用
FA
电脑，具备作为生产线服务
器的
LNB
功能。
需要设置在
NPM-D
生产线的左端。
※
1
※
1
在
NPM-D
的生产线必须设置
1
台。
・
LNB
所谓
LNB (Line Network Box)
，是指连接设备和
NPM-DGS (
数据编制系统
)
的中介系统，安装在
NL-CON2
(NM-EJK8A)
附属的
FA
电脑。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
主要功能
:
①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④活动信息的保持功能
・
LWS
LWS (Line Work Station)
是，在
LNB
保存的实绩数据通过电脑
※
2
，能够显示。
※
2
请客户准备电脑。无需安装专用软件等。
・
FA
电脑
LNB
被安装，在可用性高的
FA
专用电脑，
NPM LNB
传送带
(
机种名
: NL-CON2,
型号
: NM-EJK8A)
设置。
基本规格
:
辅助记忆装置
内藏
HDD: 80 GB
2
台标准实装
(Mirroring
规格
)
OS Miracle Linux (Version 4)
外形尺寸
W 100 mm × D 360 mm × H 310 mm
重量
10.6
㎏

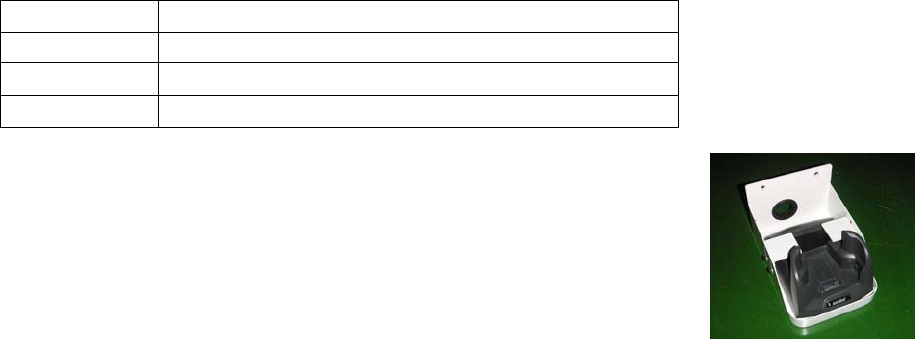

・无线扫描器
(PDA)
对应
(
选购件
)
扫描器放置台和充电器作为
1
套，在前后各安装
1
套。
手提扫描器
(MC70)
以及有关附件请客户准备。
另外，在
PanaCIM-EE
使用「材料校对模块」时，请选择本选购件。
