NPM-D 2010.0915 - 33 - 传送带 ■ 基 本规格 NL-CON2 (NM-EJK8A) NH-CON2 (NM-EJK9A) ・ 额定电源 单相 AC 100 V ～ AC 240 V ・ 频率 50/60 Hz ・ 额定容量 320 VA : NL-CON2 (N M-EJK8A) 40 VA : NH-CON2 (NM-EJK9A) N-CONL2 (NM-EJK1B) N-CONR2 (NM-EJK2B) 由 …
NPM-D 2010.0915
- 32 -
■
NPM-D HUB
传送带 机种名
: NH-CON2
型号
: NM-EJK9A
为了确保传送开口部的安全，具备延长传送带的功能和
HUB (LAN
连接
)
。
需要设置在连接
NPM-D16
台以上时的右端。
・无线扫描器
(PDA)
对应
(
选购件
)
扫描器放置台和充电器作为
1
套，在前后各安装
1
套。
手提扫描器
(MC70)
以及有关附件请客户准备。
另外，在
PanaCIM-EE
使用「材料校对模块」时，请选择本选购件。
■
NPM-D
传送带
L
机种名
: N-CONL2
型号
: NM-EJK1B
为了确保传送开口部的安全，是有延长传送带功能的单元。
在
NPM-D
左侧连接
NPM-D
以外的设备时，请必须设置。
■
NPM-D
传送带
R
机种名
: N-CONR2
型号
: NM-EJK2B
为了确保传送开口部的安全，是有延长传送带功能的单元。
NPM-D
生产线连接
15
台以下设备时，以及在
NPM-D
右侧连接
NPM-D
以外的设备时，请必须设置。
NPM-D 2010.0915
- 33 -

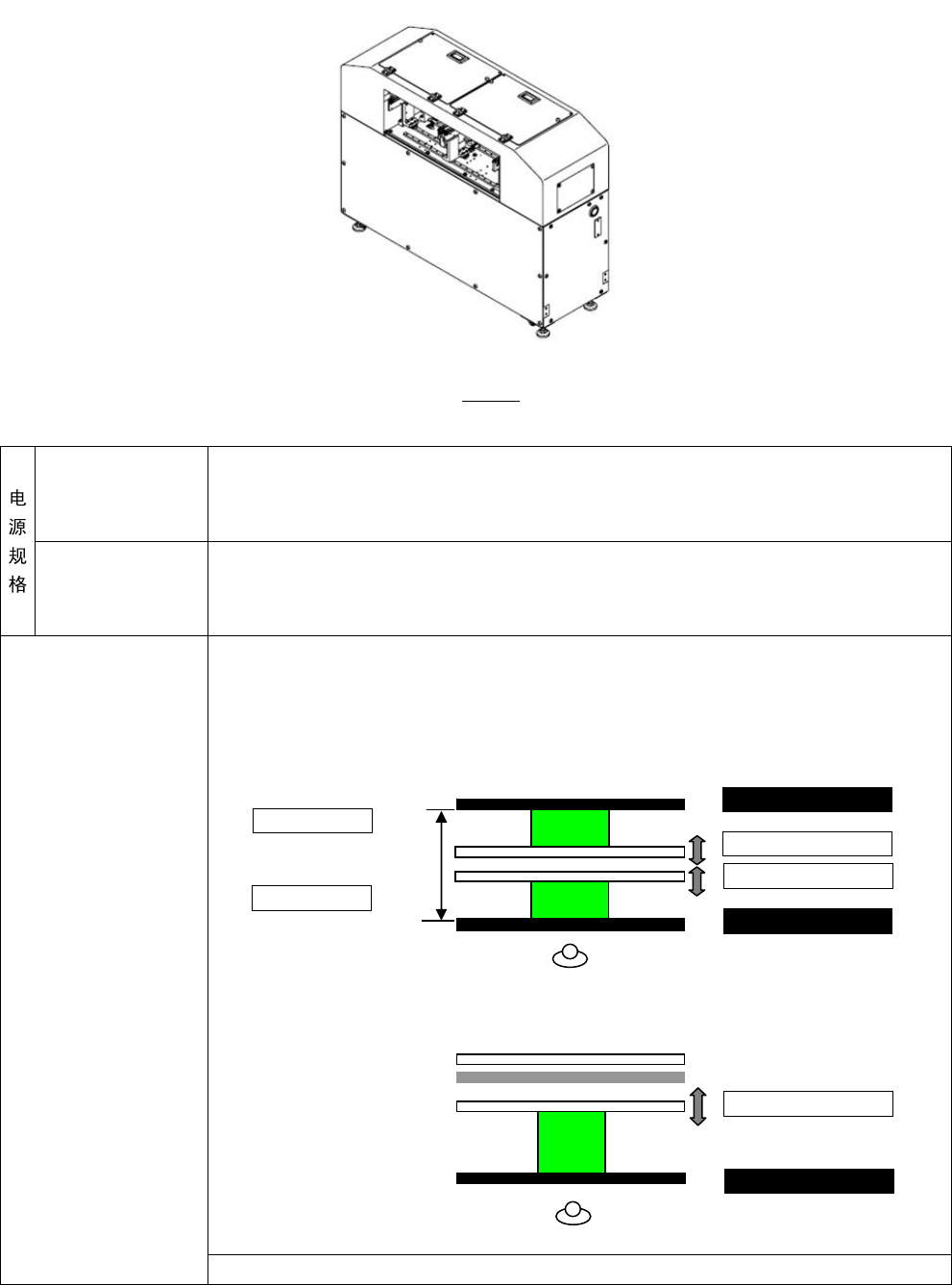

传送带
■ 基本规格
NL-CON2
(NM-EJK8A)
NH-CON2
(NM-EJK9A)
・ 额定电源
单相
AC 100 V
～
AC 240 V
・ 频率
50/60 Hz
・ 额定容量
320 VA : NL-CON2 (NM-EJK8A)
40 VA : NH-CON2 (NM-EJK9A)
N-CONL2
(NM-EJK1B)
N-CONR2
(NM-EJK2B)
由
NPM-D
供给
・ 基板尺寸
双轨模式
: Min. 50 mm × 50 mm
～
Max. 510 mm × 300 mm
单轨模式
: Min. 50 mm × 50 mm
～
Max. 510 mm × 590 mm
・ 基板厚度
0.3 mm
～
8.0 mm
・ 基板重量
1.5
㎏以下
(
实装后的状态，包括载体重量
)
・ 流向
左
→
右，左
←
右
(
选择规格
)
・基准
[
双轨模式
]
[
单轨模式
]
前基准
(
※后基准是反转设备进行对应
)
对象基板
※与
NPM (NM-EJM9B
系列
)
不可连接。
686 mm
可动导轨
基准导轨
可动导轨
基准导轨
导轨 2
导轨 1
可动导轨
基准导轨
操作员侧
操作员侧
NPM-D 2010.0915
- 34 -
基板传送高度
900
mm
外形尺寸
W 450 mm × D 1 360 mm × H 1 042 mm
重量
・ 主体重量
185
㎏
: NL-CON2 (NM-EJK8A)
，
NH-CON2 (NM-EJK9A)
145
㎏
: N-CONL2 (NM-EJK1B)
，
N-CONR2 (NM-EJK2B)
环境条件
・ 温度
10
℃
～
35
℃
・ 湿度
25 %RH
～
75 %RH (
但是无结露
)
・ 高度
海拔
1 000 m
以下
涂饰颜色
・ 标准颜色
白色
: W-13 (G50)
■ 机器构成
NPM-D LNB
传送带
机种名
: NL-CON2
型号
: NM-EJK8A
・
在
NPM-D
左侧配置
・
有
LNB
用电脑
・
有
HUB
NPM-D
传送带
L
机种名
: N-CONL2
型号
: NM-EJK1B
・
在
NPM-D
左侧配置
・
无
HUB
NPM-D HUB
传送带
机种名
: NH-CON2
型号
:
NM-EJK9A
・
在
NPM-D
右侧配置
・
有
HUB
NPM-D
传送带
R
机种名
: N-CONR2
型号
: NM-EJK2B
・
在
NPM-D
右侧配置
・
无
HUB
+70
-20
基板检测传感器
开口部传感器
前面
基板检测传感器
开口部传感器
前面
