5.
系统软件
(
选购件
)
5.1
元件校对
防止元件错误设置。对设备下载的生产数据，如果错误安装元件，启动设备的联锁功能，自动设定为不能继续生产
的状态。根据用户运用状态，条形码读取顺序和条形码的定义都可以设定为用户自己专用定义。
扫描器主体请选择有线扫描器或者无线扫描器
(PDA)
。另外，使用料架自由配置功能时，需要本选购件。
■ 系统构成图
※有线扫描器和无线扫描器
(PDA)
不可混合使用。
■ 功能一览
No.
项 目 内 容
准备作业时元件校对 在准备作业时校对元件。
元件用完时校对 元件用完时补料时校对元件。
1 料架校对
接料时元件校对 接料时校对元件。
2 定期检查 移动替换等(任意)进行元件的检查。
定期检查中无需停止生产。
解除料架堵塞时的再检查 解除料架堵塞时，进行再检查。
解除接料错误检测时的再检查 解除接料错误检测时进行再检查
3 再检查
料架插入卸下再检查 由于某种理由 single 停止中进行料架的插入卸下时，进行再检查。
4 生产线自动选择 无线扫描器(PDA)时，通过 GUI 可以选择生产线。能够使用其他
生产线的无线扫描器(PDA)。
校对流程定义
(
※校对流程是指，对卷盘粘贴的
几个
1D/2D
代码读取顺序，自由
定义功能。
)
根据用户运用，可以设定校对流程。在条形码中，输入表示种类
的代码，可以设定为不指定读取顺序的任意模式或者指定顺序的
序列模式。
5 设定功能
条形码设定 进行条形码的定义。也对应复杂的多种条形码。(1 个条形码有复
数意义时，只需 1 次扫描即可读取)
有线扫描器
有线扫描器
有线扫描器
有线扫描器
LNB
LWS
设定画面
无线扫描器
无线扫描器
LNB
LWS
设定画面
接入点
有线扫描器 无线扫描器
(PDA)
NPM-D 2010.0915
- 47 -

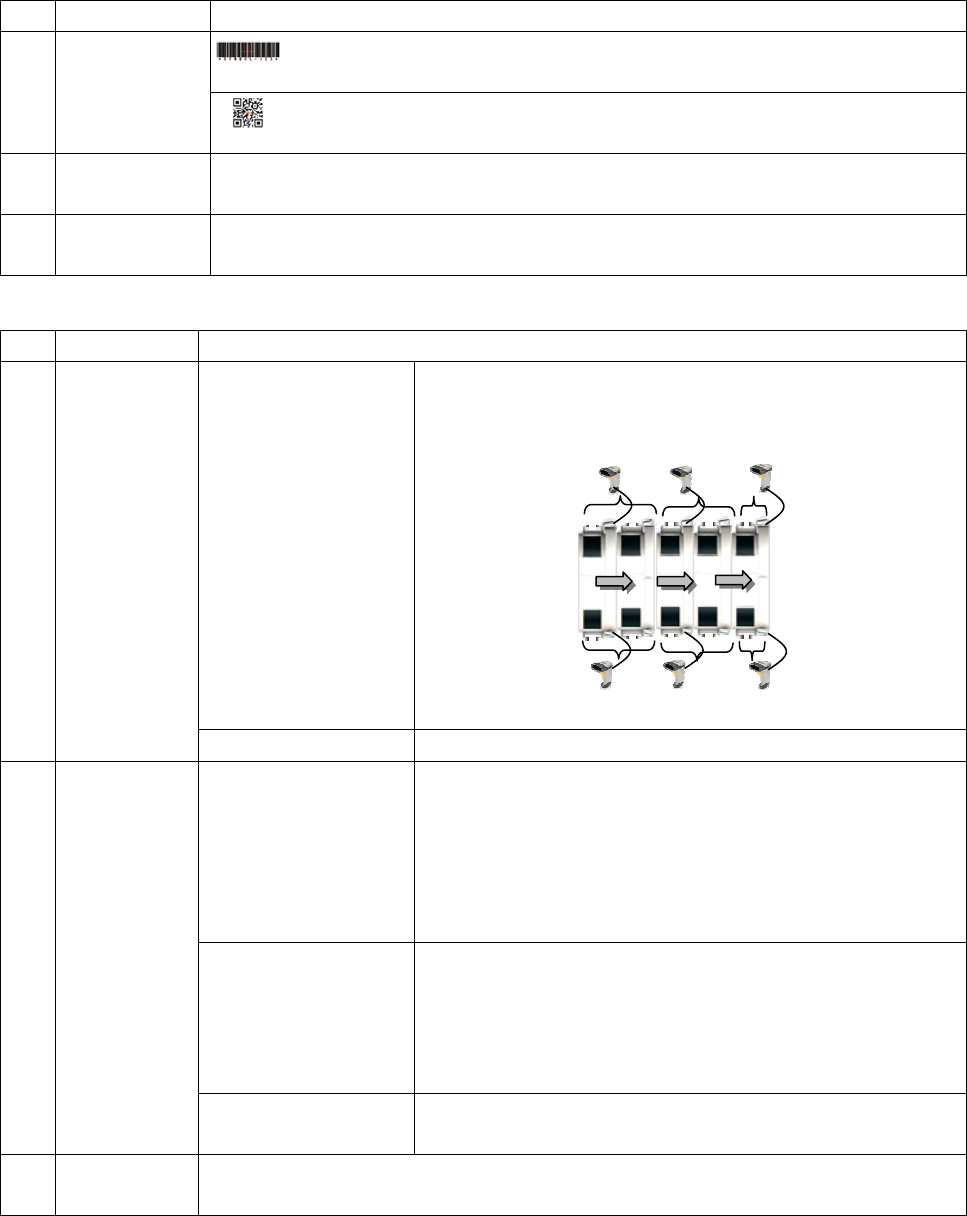

■ 基本规格
No.
项 目 内 容
1D 代码(条形码):
UPC/EAN/JAN, UCC/EAN 128, Code 39, Code 128, 等
1 能够读取的代码
2D 代码(2 维代码):
Maxicode, Data Matrix(ECC 200), QR 代码, 等
2 代码限制 零件名称、批量名称、生产厂家名称等使用的代码有限制。
ASCII 英数字、记号 30 文字以内。 但是，记号只有 - + = , . _ @ 。
3 显示语言 日文/英文/中文
1) 设定端末的 LWS 的显示画 2) 在无线扫描器(PDA)的显示画面
■ 基本构成
No. 项 目 内 容
有线扫描器主体 读取条形码的装置。使用 1 个扫描器可以在 2 个工作台操作。扫描
器所需数量是，推荐在前侧、后侧都是跳过一个工作台设置。请根
据用户的生产线构成进行购买。
1 硬 件
扫描器放置台 放置扫描器的单元。
无线扫描器(PDA)
主体
※1
读取条形码的装置。1 条生产线中可以设置 2 台
NL-CON2(NM-EJK8A)。
使用(NH-CON2(NM-EJK9A)时可以设置 4 台。)
产品名: MC7090-PU0DJQFA7WR(1D 代码对应)
MC7090-PK0DJQFA7WR(2D 代码对应)
生产厂家: Motorola 株式会社
接入点
※1
和无线扫描器(PDA)通信的天线。推荐 1 条生产线设备 1 台。
产品名: AP-5131-40020-WR (主体)
ML-2452-APA2-01 (需要天线 2 根)
50-24000-050R (电源接合器)
※2
生产厂家: Motorola 株式会社
2 无线
扫描器(PDA)
放置台单元 无线扫描器(PDA)的放置台和充电器单元。在 NL-CON2(NM-EJK8A)
或者 NH-CON2(NM-EJK9A)可以各设置 2 台。请按照必要选择。
3 软 件
※3
许可号 1个
(生产线中对所有 NPM-D(NM-EJM1D)需要许可证。有关许可证的选择请参照「14. 有关许可证」。)
※
1
请客户准备。
※
2
请准备适合地域的电源电缆。
※
3 NPM-D
系统软件
CD-ROM
包含有，无线扫描仪
(PDA)
主体用软件，。
NPM-D 2010.0915
- 48 -
5.2
自动切换机种
支援切换作业
(
生产数据的切换、导轨宽度的切换
)
，切换品种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型
※
1
」、「贴装头读取型」、「计划表读取型
※
1
」的
3
种类中进行选择。
*1
正在开发中。可以提供的时期以及模块情况，请咨询担当的销售或者服务部门。
■ 系统构成图
[A]
外部安装扫描器读取型
※
1
[B]
贴装头读取型
[C]
计划表读取型
※
1
LNB
安装在
LNB
前连接的传送带。
LNB
贴装头相机
LNB
计划表
有线扫描器
LWS
设定画面
NPM-DGS
LWS
设定画面
NPM-DGS
LWS
设定画面
NPM-DGS
TCP/IP
