NPM-D 2010.0915 - 69 - B-10 希望通过托盘供给元件进行贴装。 On-site 托盘供料器 ( 附属托盘料箱 × 2 个 , 托盘板 × 21 个 ) ・ 主体规格是托盘供料器对应时，通过连接托盘供料器，可以供给托盘元件。 ・ 与 NPM(NM-EJM9B 系列 ) 有互换性。 ※ 与 2D 检查头的组合，请另外商洽。 Customer 追加多层托盘料箱 15 mm 间距 × 10 层 ・ 标准附属 2 个。需要…
NPM-D 2010.0915
- 68 -

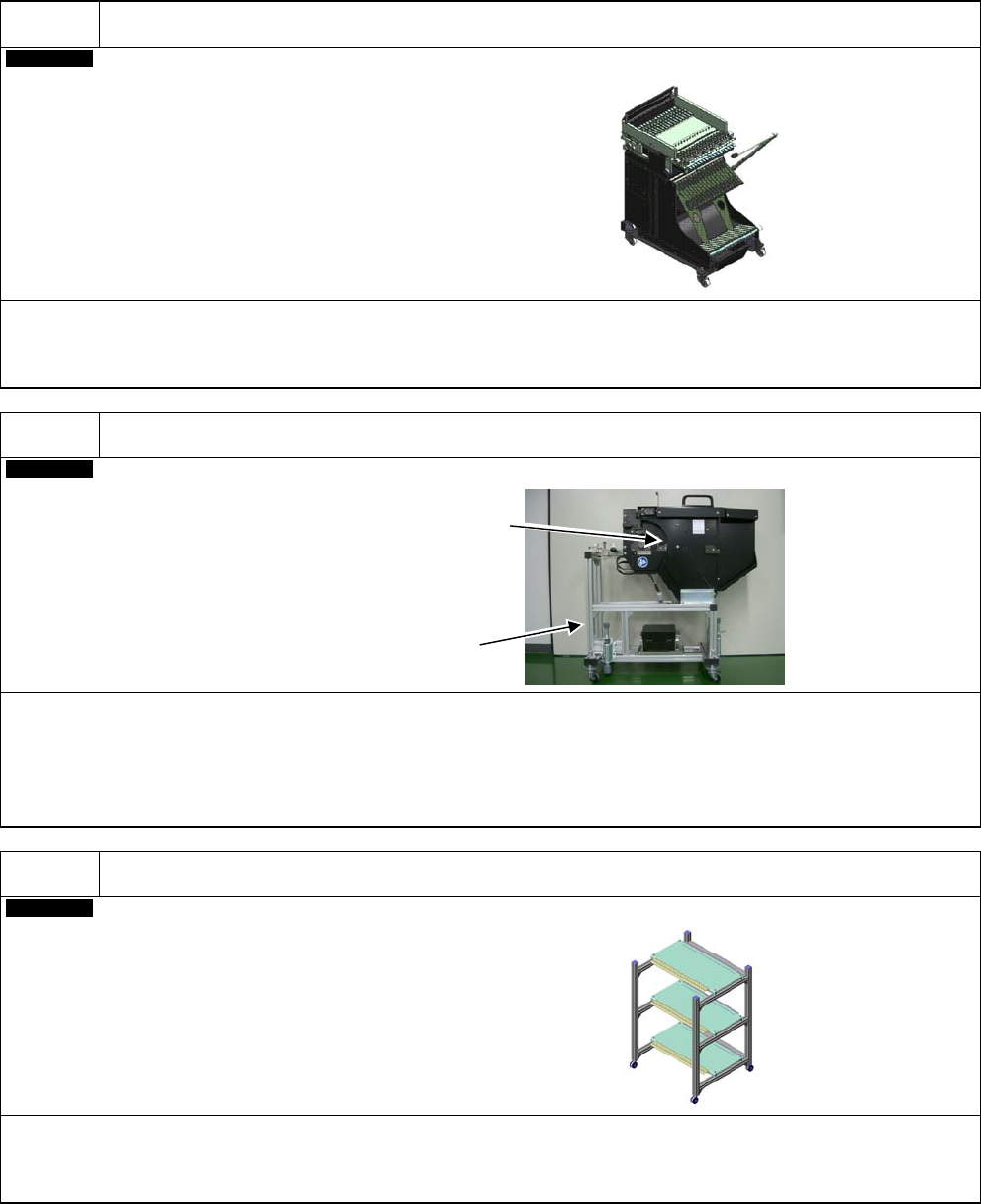

B-7
希望进行料架的事先准备和整体交换。
Customer
交换台车
・ 交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。地面倾斜度超过此范围时，
不可搬移交换台车。
・ 是
NPM
系列专用。
B-8
希望将托盘供料器切换为交换台车使用。
Customer
交换台车切换单元
・ 将托盘供料器变更为交换台车规格时需要。
・ 主体是托盘供料器规格时，在后侧安装本单元即可使用交换台车。
(
使用托盘供料器时，请卸下本单元。
)
・ 不附属交换台车，请另行购买「交换台车」
(
选购件
)
。
・ 是
NPM-D
专用。
(
但是，切换台车与
NPM
通用
)
B-9
希望管理和保管编带料架。
Customer
编带料架台
・ 这是编带料架台。请在料架的管理・保管・离线作业准备时使用。
・ 请根据客户的存储数量和使用方法决定数量。比如，
8 mm
双式编带料架，最多可存储
90
站。
・ 与
CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101, NPM
有互换性。
交换台车切换单元
切换单元台车
NPM-D 2010.0915
- 69 -

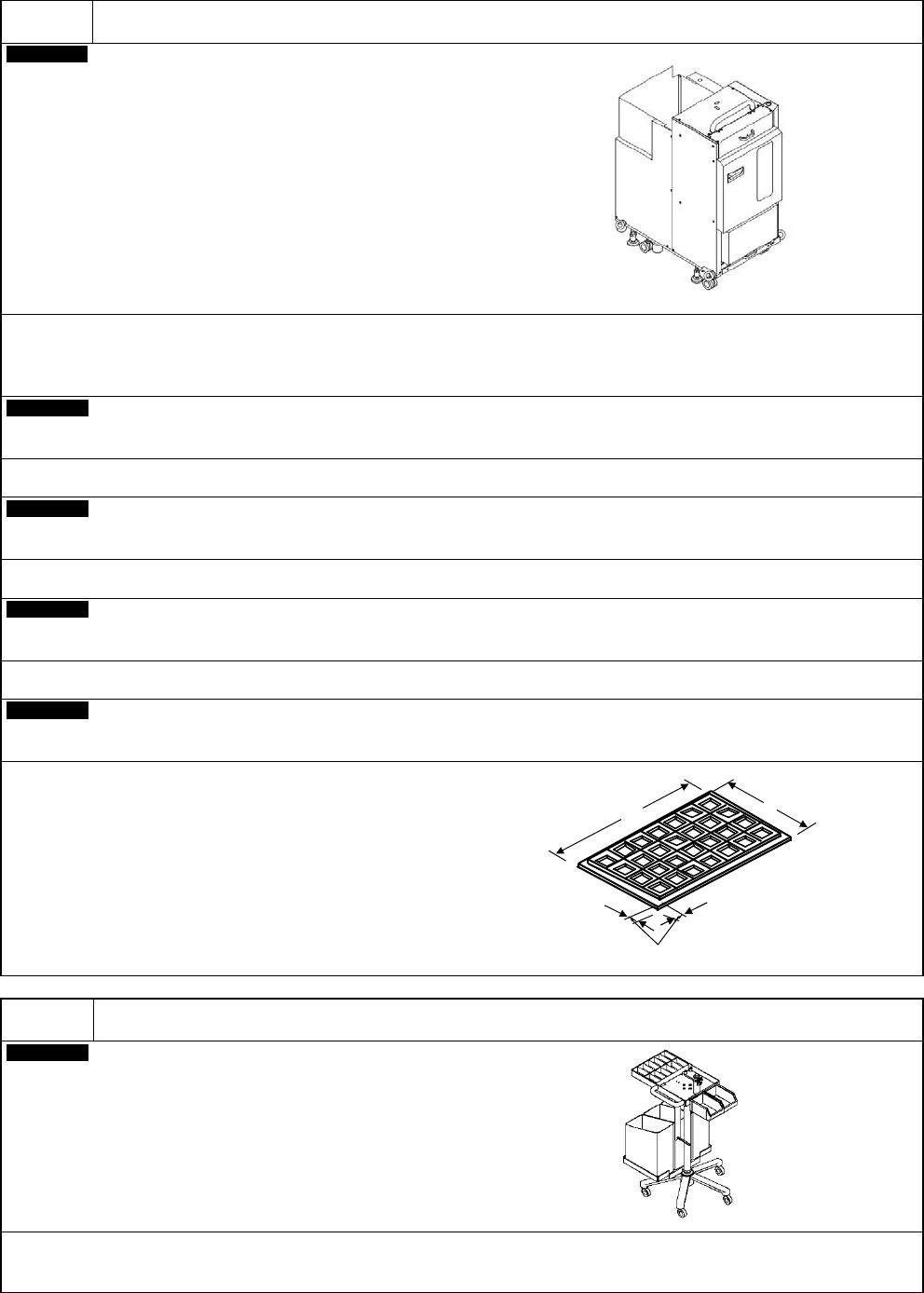

B-10
希望通过托盘供给元件进行贴装。
On-site
托盘供料器
(
附属托盘料箱
× 2
个
,
托盘板
× 21
个
)
・ 主体规格是托盘供料器对应时，通过连接托盘供料器，可以供给托盘元件。
・ 与
NPM(NM-EJM9B
系列
)
有互换性。
※
与
2D
检查头的组合，请另外商洽。
Customer
追加多层托盘料箱
15 mm
间距
× 10
层
・ 标准附属
2
个。需要时请选择追加。
Customer
追加多层托盘板
・ 标准附属
21
个。需要时请选择追加。
Customer
追加元件排出用托盘
・ 标准附属
1
套。需要时请选择追加。
Customer
真空成形托盘用板
・ 使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 119 mm × 318 mm
B-11
希望提高编带拼接的作业性。
Customer
接料台车
・ 是为了提高编带拼接作业性的台车。
・ 与
CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101, NPM
有互换性。
15 mm
以下
W
L
NPM-D 2010.0915
- 70 -
B-12

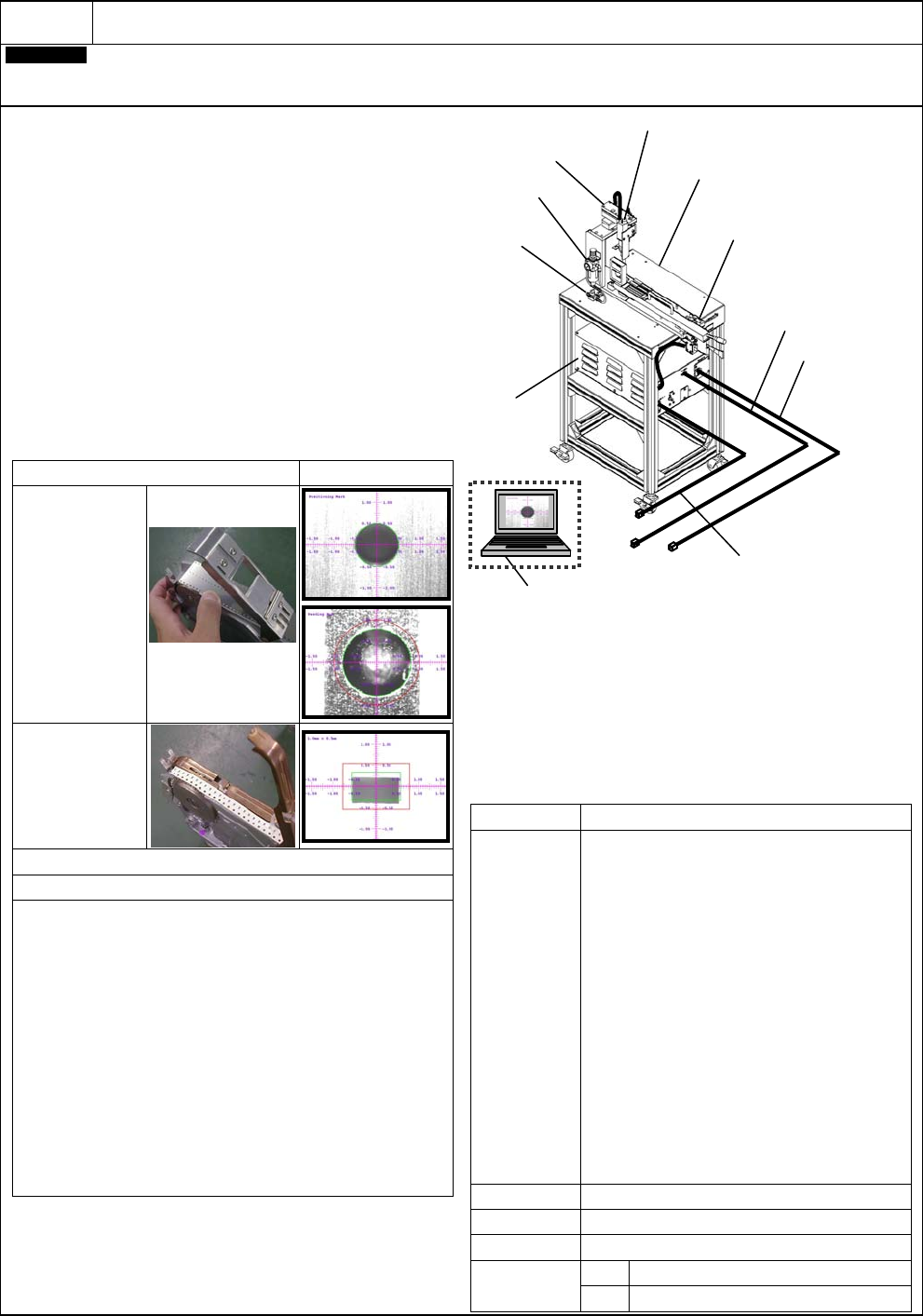

希望进行智能料架的维护作业。
Customer
智能料架检查装置
(
机种名
: IFCU
型号
: NM-EJW2A)
1.
概要
智能料架检查装置是，为了使客户对智能料架进行维护作业的
装置。
・
一定运转次数动作后能够进行定期检查。
・
不良品的料架在元件交换后，客户能够调整元件传送位
置。
(
限定元件
)
・
管理电脑侧的料架维护履历。
※
为了能够使用，料架内藏软件的版本需要在
Ver. 4.00
以上。
(
能够在本装置进行版本升级。
)
2.
特长
照相机的图像从电脑画面上显示，通过目视判断和电脑操作，
调整料架进给方向的位置。
另外，调整时的目标基准框也能从电脑画面上的下拉一览中选
择。客户也能够进行独自的基准框设定。
3.
规格
・
料架基准位置 位置确认
电脑画面
通过治具用编带确
认
上: 吸着位置
下: 链轮齿
位置
※ 通过标准治具的比
较能够检查和调整
吸着位置，链轮齿
位置。
通过元件纸编带确
认元件吸着位置
・
料架软件 版本升级功能
・
料架维护计数器复位功能
(
次数至「
0
」
)
・
料架维护履历管理功能
(1)
内容表示
料架制造序列编号和版本等，能够追踪履历，显示作业内容。
(2) CSV
文件导出
将履历一览表表示的内容，都能够以
CSV
文件导出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升，下降顺序排列
来表示履历。
(4)
检索功能
作为检索功能，有日期检索和各项目缩小检索功能。
(5)
履历文件压缩功能
・
能够将检点 调整文件以
LZH
形式压缩。
(6)
过期失效功能
显示能够选择删除期间的画面，按执行键，在指定日期内所
有文件都可被删除。
■
选择设置处
1.
将机器安置水平处。
2.
条件
(
无结露
)
・
温度
: 10
℃
～
35
℃
・
湿度
:
不会结露的环境
3.
配置空间
确保宽
0.5 m ×
长
1.5 m ×
高
1.5 m
以上的空间，
为了维护作业充分确保空间。
项 目
内 容
对象料架
智能编带料架
8 mm
双式编带料架
(
接头检测传感器有
/
无
)
8 mm
单式编带料架
(
接头检测传感器有
/
无
)
12 mm/16 mm
编带料架
(
接头检测传感器有
/
无
)
24 mm/32 mm
编带料架
(
接头检测传感器有
/
无
)
气压驱动式
8 mm
单式编带料架
(
接头检测传感器有
/
无
)
※ 只限标准类型。
※
44 mm/
56 mm
～
104 mm
宽编带料架，
32 mm
纸粘着料架，散装料架，
杆式料架无法检查。
通过料架侧的开关操作只有进给动作成为可能。
※ 气压驱动式
8 mm
单式编带料架，不可确认链轮齿
的位置由于是气压驱动式，吸着位置调整，
XY
方向都是机械调整。
尺寸
400 mm (
宽
) × 745 mm (
长
) ×
1 155 mm (
高
)
重量
60
㎏
(
包括标准治具，标准治具盒
)
使用电源
单相
AC 100 V
～
240 V ±5
% 50/60 Hz
60 VA
压力
0.29 MPa
～
0.34 MPa
空气
流量 8 L/min (A.N.R.)
映像信号用电缆
电源电缆
(
※
1)
(
AC 100 V
～
240 V
)
※
2
请客户准备
PC
。
标准治具
调节器
阀
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
