21 PTS-ASU-05 This page is intentionally bla nk. 此页 是空白页 この ページは ブランク ページで す
20 PTS-ASU-05
AUTO SPLICING UNIT 2/
オートスプライシングユニット 2/
2UGKFW000239
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
157
S63628
2
SPRING
スプリング
WR4-20
158
2MGKFW039505
1
CUTTER
カッタ
159
H5425F
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 . 5 X 0 0 6 (3 ｶ ｼ ﾛ )
160
W1106A
2
WASHER, LOCK
ワッシャ スプリング
2 .5 M /M (3 ｶ ｼ ﾛ )
161
2MGKFW092001
1
DOG
ドッグ
162
H61950
2
BOLT
ボルト
MSB4-15
163
S3253C
2
SPRING
スプリング
WY6-10
164
2MGKFW075304
1
RETAINER, TAPE
押え テープ
165
H67251
2
BOLT
ボルト
MSB4-20
166
S60601
2
SPRING
スプリング
WR6-15
170
2MGKFW201101
1
BKT
ＢＫＴ
21 PTS-ASU-05
This page is intentionally blank.
此页是空白页
このページはブランクページです
22 PTS-ASU-05

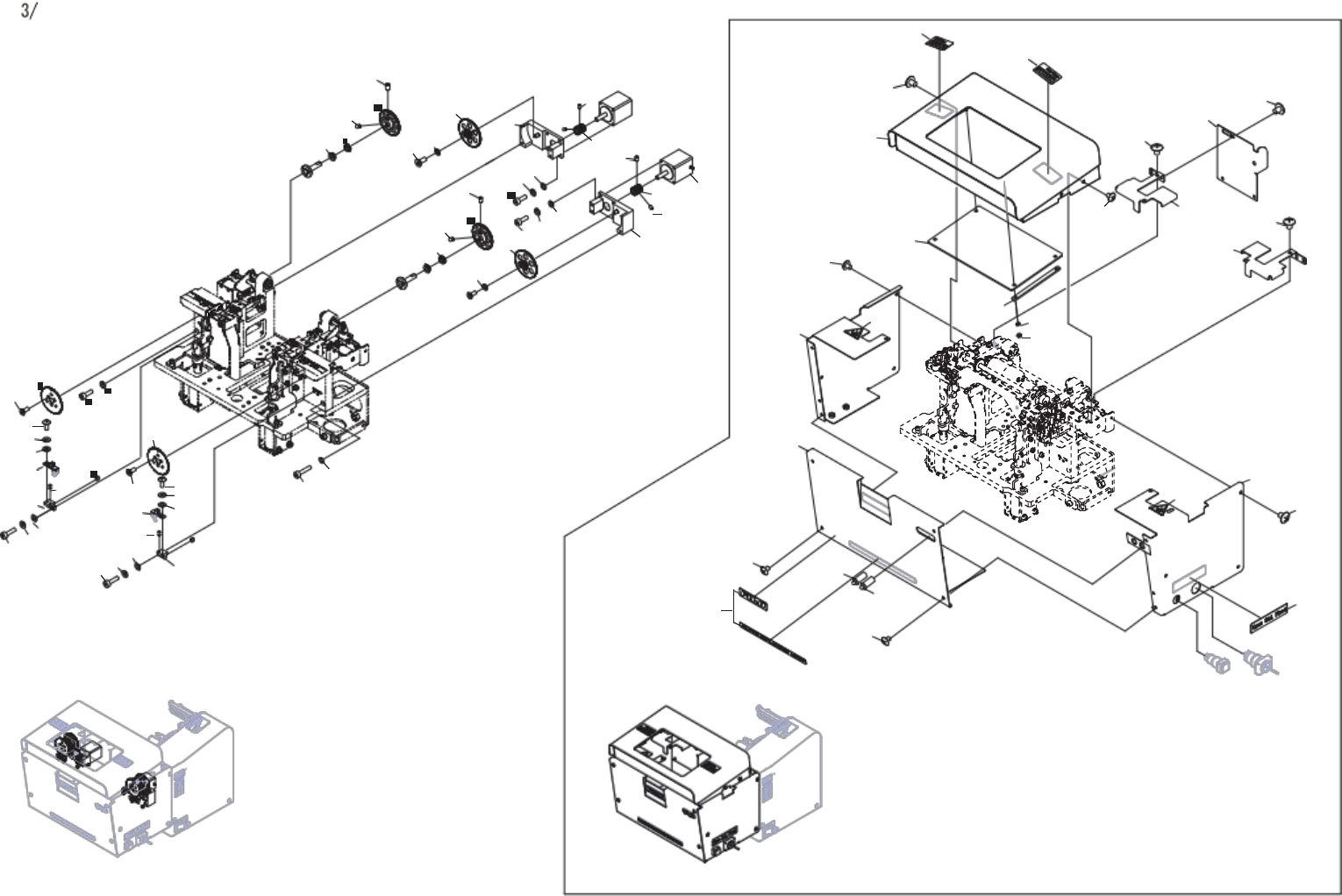

AUTO SPLICING UNIT 3/
30
31
32
29
27
23
26
2UGKFW000239
40
4
1
33
80
50
61
59
58
57
56
19
18
62
63
64
35
34
37
44
52
52
20
17
1
9
22
21
11
10
25
24
43
42
99
98
83
76
5
73
6
38
81
75
71
79
39
93
55
78
82
78
95
95
87
54
96
86
74
91
72
84
77
85
41
88
60
97
49
4
28
20
53
36
51
22
54
9
74
12
2
8
3
7
