30 PTS-ASU-05 AU TO SPLI CI NG UN IT 5/     󱈜      󱈜   181 182 15 6 18 3 180 70 71 7 0 6 8 69 147 191 148 193 192 1 5 7 1 5 8 1 5 9 1 5 2 1 9 37 3 8 39 36 35 162 161 164 164 126 1 2 8 102 76 77 78 79 8 2 7 …

100%1 / 56
29 PTS-ASU-05
AUTO SPLICING UNIT 4/
オートスプライシングユニット 4/
2UGKFW000239
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
105
2MGKFW246900
1
BKT
ＢＫＴ
106
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 4 X 0 0 8 ( 3 ｶ ｼﾛ)
107
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4 M /M (3 ｶ ｼ ﾛ )
108
2MGKFW241601
1
SEAL
シール
109
K70307
1
CAP, DUST
キャップ ダスト
HR10-10R-C

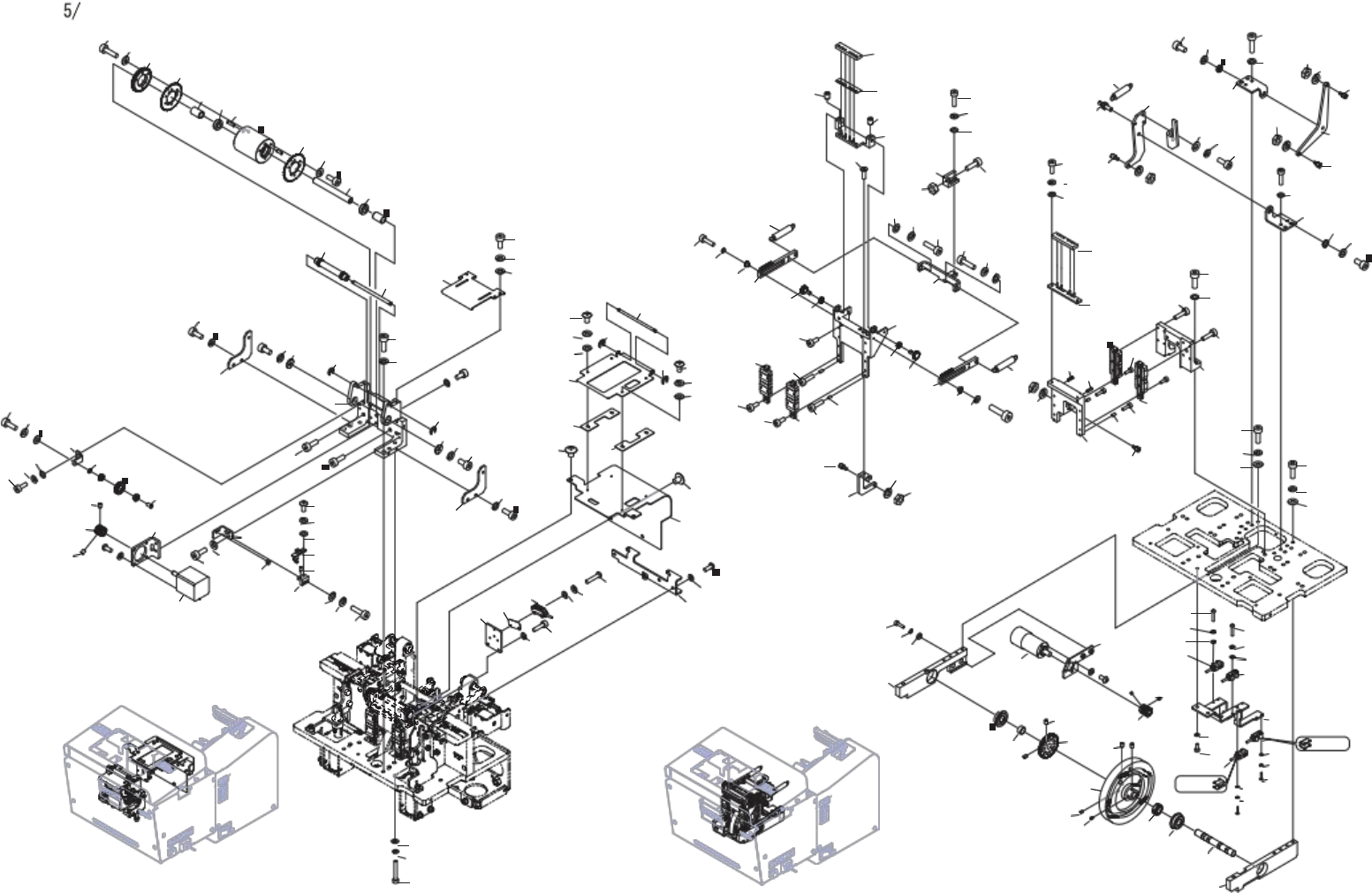

30 PTS-ASU-05
AUTO SPLICING UNIT 5/
 󱈜 󱈜
181
182
156
183
180
70
71
70
68
69
147
191
148
193
192
157
158
159
152
19
37
38
39
36
35
162
161
164
164
126
128
102
76
77
78
79
82 76
77
78
2UGKFW000239
109
107
86
88
89
15
11
10
199
198
132
144
145
181
182
183
180
105
105
153
154
155
174
175
176
75
74
137
133
121
122
123
177
180
183
163
170
120
125
106
104
179
178
180
80
75
61
62
63
165
166
184
188
209
203
168
167
141
136
127
129
114
113
201
202
141
142
134
135
170
170
171
165
4
3
2
128
126
204
205
42
47
103
106
84
85
185
186
117
118
183
182
181
54
55
92
90
33
32
40
41
46
47
12
64
182
181
28
18
16
66
65
13
14
43
44
189
119
29
142
52
51
91
46
195
209
53
190
48
45
124
101
172
34
108
196
130
206
114
113
56
131
112
150
137
115
118
127
60
43
146
104
110
207
44
6
207
180.1
180.1
139
9
140
19
173
87
168
27
194
112
138
31
80
82
5
200
208
208
136
197
116
119
138
170
132
140
149
115
187
143
103
169
160
117
111
6
1
8
16
49
45
67
81
58
50
51
83
93
30
59
57
57
17
5
7
7
31 PTS-ASU-05
AUTO SPLICING UNIT 5/
オートスプライシングユニット 5/
2UGKFW000239
No.
番号
Drg.No. & Code No.
図番 & ｺｰﾄﾞ番号
QTY
個数
Description
品名
Rating
規格
Remarks
備考
1
2MGKFW089703
1
BKT, SLIDE
ＢＫＴ スライド
2
H5426Y
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 4 X 0 3 0 ( 3 ｶ ｼﾛ)
3
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4 M /M (3 ｶ ｼ ﾛ )
4
W1108S
2
WASHER, FLAT
ワッシャ 平
4 M / M X 0 .8 X 9 ( 1 W - 4 ) ( 3 ｶ ｼ ﾛ )
5
2MGKFW096500
2
PLATE
プレート
6
H54252
6
BOLT, HEX SOCKET
ボルト 六角穴
M 0 3 X 0 0 8 ( 3 ｶ ｼﾛ)
7
W1106C
6
WASHER, LOCK
ワッシャ スプリング
3 M /M ( 3 ｶ ｼ ﾛ )
8
2MGKFW079403
1
BKT, PIVOT
ＢＫＴ 支点
9
H5425M
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 X 0 0 6 ( 3 ｶ ｼﾛ)
10
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
11
W1108A
2
WASHER, FLAT
ワッシャ 平
2 M / M X 0 .3 X 4 .3 ( 3 ｶ ｼ ﾛ )
12
2MGKFW039000
1
PIN
ピン
13
H5425M
1
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 X 0 0 6 ( 3 ｶ ｼﾛ)
14
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
15
W1108A
1
WASHER, FLAT
ワッシャ 平
2 M / M X 0 .3 X 4 .3 ( 3 ｶ ｼ ﾛ )
16
H4441A
2
BEARING, MINIATURE
ベアリング ミニチュア
DDLF-840ZZ
17
2MGKFW059801
1
GEAR, INTERMEDIATE
ギヤ 中間
18
W60180
1
WASHER
ワッシャ
WASB6-4-1
19
H5425L
8
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 X 0 0 5 ( 3 ｶ ｼﾛ)
27
2MGKFW078502
1
BKT
ＢＫＴ
28
H5425M
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 X 0 0 6 ( 3 ｶ ｼﾛ)
29
W1106B
2
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
30
PM05944
1
PIN, ECCENTRIC
ピン 偏心
31
2MGKFW195001
1
BKT, SENSOR
ＢＫＴ センサ
32
H5425N
1
BOLT, HEX SOCKET
ボルト 六角穴
M 0 2 X 0 0 8 ( 3 ｶ ｼﾛ)
33
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
34
W1108A
1
WASHER, FLAT
ワッシャ 平
2 M / M X 0 .3 X 4 .3 ( 3 ｶ ｼ ﾛ )
35
H61505
1
PIN, PARALLEL
ピン 平行
φ2×4 Bｼｭ
36
XK04740
1
BOARD, PRINTED CIRCUIT
基板 プリント
37
K5170M
1
S C R E W , C /R T R U S S
小ネジ 十穴トラス
M 0 2 X 0 0 5 ( ｽ ﾃ ﾝ ﾚ ｽ )
38
W1106B
1
WASHER, LOCK
ワッシャ スプリング
2 M /M (3 ｶ ｼ ﾛ )
39
W1108A
1
WASHER, FLAT
ワッシャ 平
2 M / M X 0 .3 X 4 .3 ( 3 ｶ ｼ ﾛ )
40
H5426M
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 4 X 0 1 2 ( 3 ｶ ｼﾛ)
41
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4 M /M (3 ｶ ｼ ﾛ )
42
S65550
1
SHAFT
シャフト
SFHRW8-68-M4-N4-LKC
43
H5426K
2
BOLT, HEX SOCKET
ボルト 六角穴
M 0 4 X 0 0 8 ( 3 ｶ ｼﾛ)
44
W1106D
2
WASHER, LOCK
ワッシャ スプリング
4 M /M (3 ｶ ｼ ﾛ )
