第 1 部 基本篇 第 2 章 生产
2-4 预热
主要在节假日结束后或在寒冷地区使用时，需在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致10分钟左右。
2-4-1 初始画面
从主画面的菜单栏中选择“维护”→“预热”后，显示下图所示的预热初始化画面的窗口，可在
此设定预热条件。

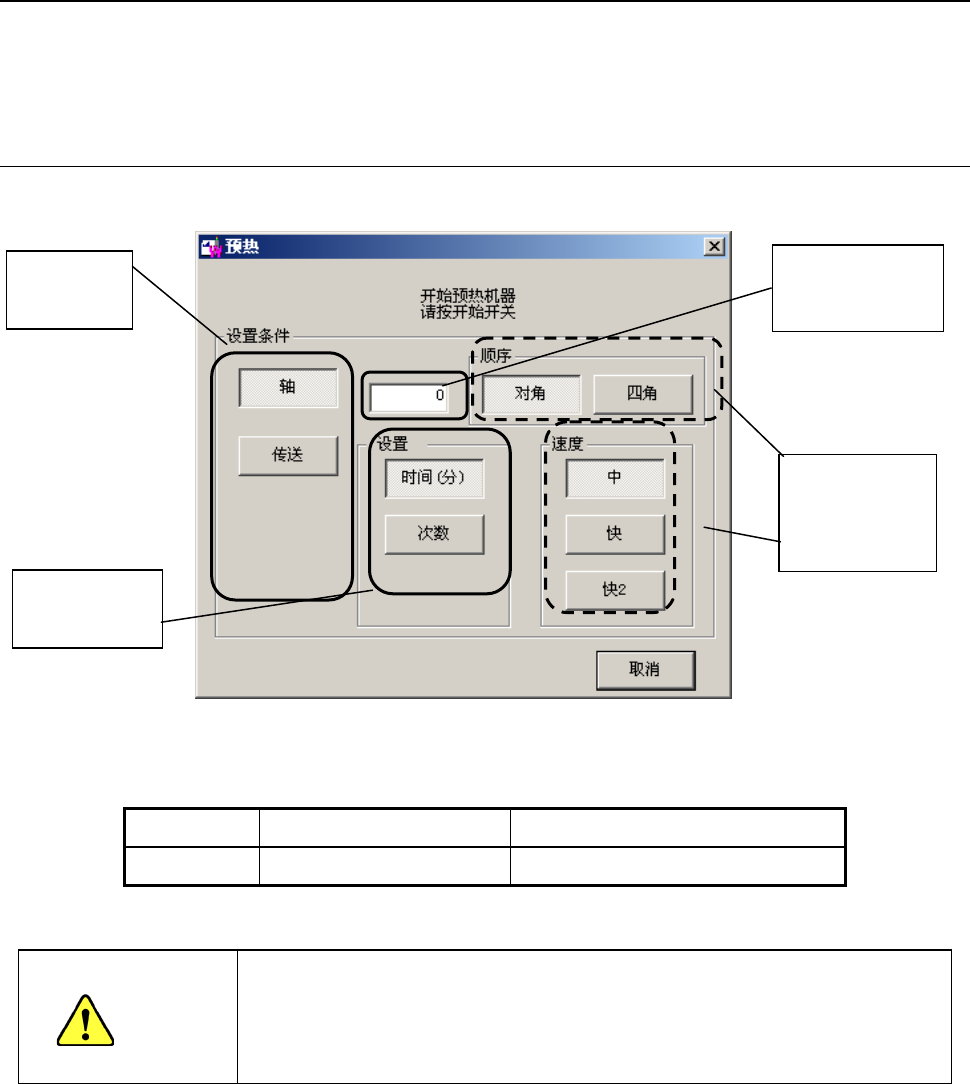

图 2-4-1-1 预热初始画面
根据用户级别，画面的部分项目有下列变化：
项目 顺序 速度
显示 修理工程师以下不显示 修理工程师以下以显示灰色
按下<START>开关后，进入预热状态。
按下<START>开关后，轴即开始移动，进入预热状态。
在按下<START>开关前，
请务必确认装置内部没有人作业。此外，为了避免人身事故，在动作过程中，
切勿将手放入装置内部，或将脸和头靠近装置。
选择预热
对象
根据用户级别
限制使用/ 设
置
输入停止时间、
次数或温度
选择预热结
束的条件
警告
2-15
第 1 部 基本篇 第 2 章 生产
2-4-2 条件设置
（1） 选择预热对象
预热对象，从轴、传送中选择（初始设置为“轴”）一项。
（2） 选择预热结束的条件
预热结束的条件，可以从时间、次数、温度中选择，按“时间（分）”、“次数”、“温度”
中的任一按钮即可（初始设定为“时 间 ”）。
（3）设置模式
在编辑框内输入预热停止的时间、次数或温度。
结束条件，可在下列范围选择（初始设置为:
[0]）。
时间： 0 ~ 9999 (分)
* 设置数据为“0” 时，机器将持续运行，直到命令结束为止。
次数： 0 ~ 999999 (次)
温度： 10～35（℃）
* 在温度设置功能中，初始设置温度(推荐温度)是保证贴片精度的 23 度，但是可根
据机器使用状况、设置时的机器内部温度变更设置。
机器内部温度 初始设置温度 可设置的温度范围
10℃以下 23℃ 10℃～35℃
10℃以上 23℃以下 23℃ 机器内部温度+1～35°
23℃以上 35℃以下 机器内部温度+1° 机器内部温度+1～35°
35℃以上 机器内部温度+1° 机器内部温度+1～+2°
温度设置模式为：持续进行预热，直至机器内部温度达到所设置的温度。
达不到所设置温度时，每进行 3000 次预热操作，会显示询问框，问是否要持续进行预
热操作。

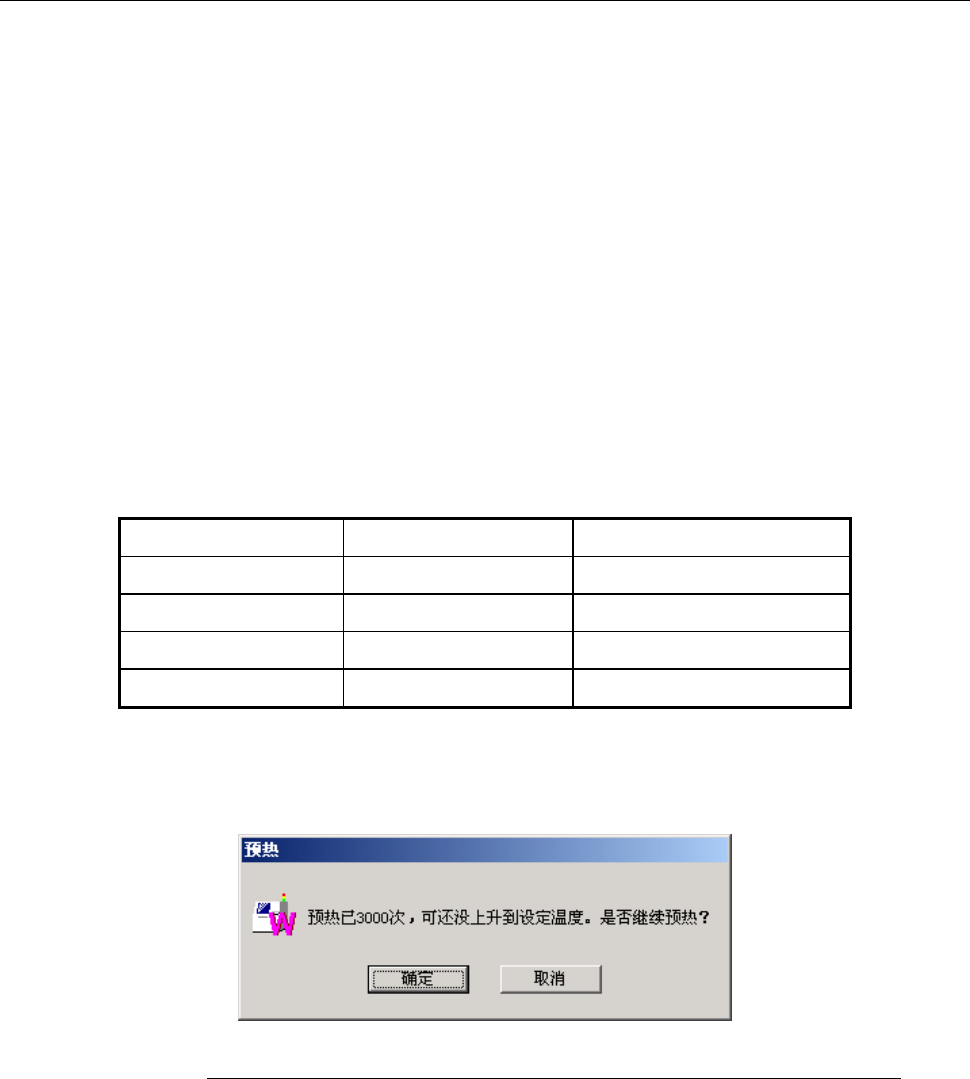

图 2-4-2-1 询问继续预热对话框
下列速度设置及顺序设置功能，只限修理工程师以上的用户级别才可操作。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从[中]、[快]、[快 2]中选择。
* 在寒冷地区，长时间不使用设备的情况下，预热请设置为中速。
（5）设置顺序（修理工程师级别以上）
从“对角、四角”中选择预热的顺序。
2-16
第 1 部 基本篇 第 2 章 生产
2-4-3 运行内容
预热运行期间，显示下列画面。

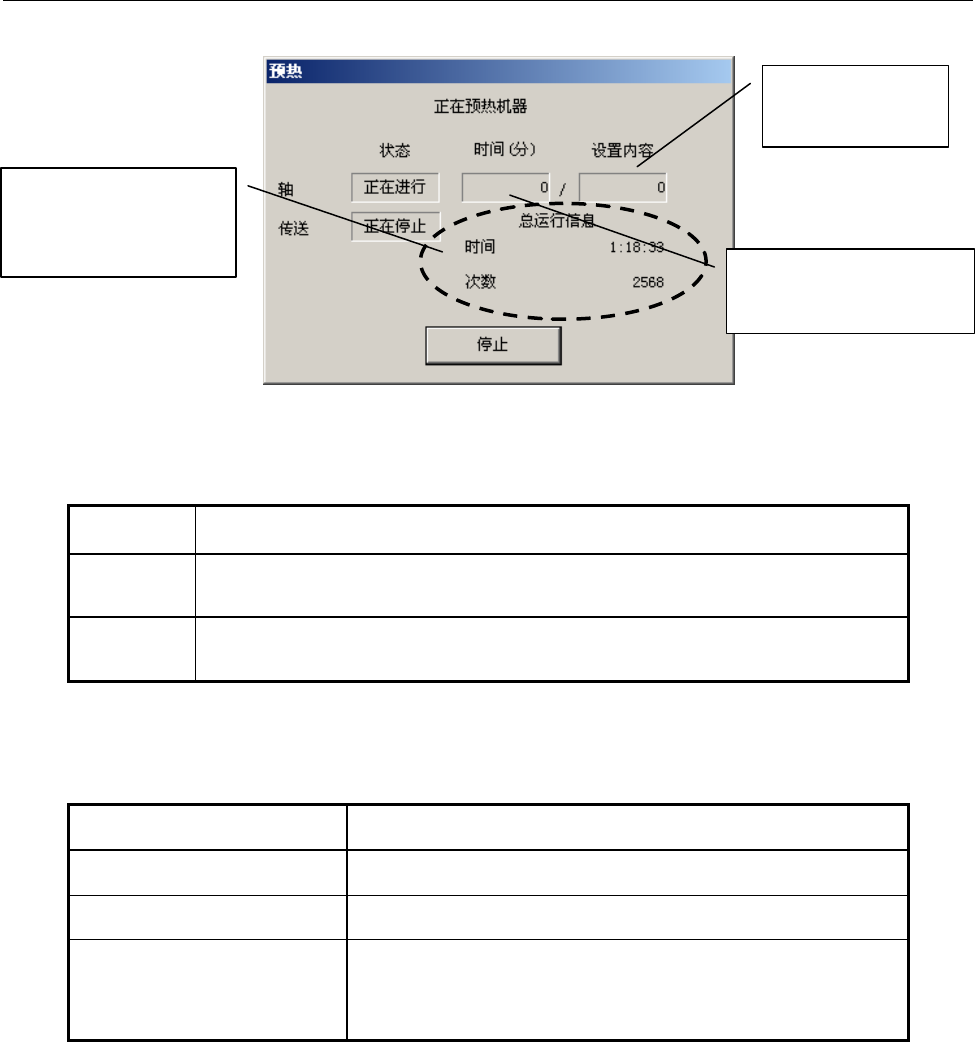

图 2-4-3-1 运行中的画面
选择对象后，开始执行下列预热动作
表 2-4-3-1 预热运行内容
运行对象
运 行 内 容
轴 运行 XYZθ轴马达和 ATC 滑板。但 ATC 滑板动作，在反复开、关 10 次后会自
动结束。
传送 运行传送马达、支撑台。
画面上显示如下内容
表 2-4-3-2 进行预热时的画面
按<STOP>开关或按画面上的“停止”按钮后，会出现对话框，要求确认是否结束预热。
若要结束预热，请按 <确定> 停止预热，回到初始画面。再启动预热时，无需清空原
时间或次数，即可继续运行。但若对计算项目的内容设置进行更改，例如把时间改为
次数、次数改为时间，则原预热的运行时间累计或次数累计记录，会被清空。
如果要重新启动预热，请在对话框上选择 <取消>。
项 目
内 容
设置内容 显示初始画面上设定的时间、次数或温度。
温度 显示目前的运行时间、运行次数或目前温度。
总操作信息 显示迄今为止执行预热的总时间和次数。
在机器运行信息的画面上，可以清除旧数据。
初始画面上设定
的时间/次数
现在运行的时间/次数/
温度
总操作信息：
系指迄今为止执行预热
的总时间/次数。
