第 1 部 基本篇 第 2 章 生产
2-7-1-2 外形基准的调整方法
<步骤>
1）启动生产。
① 从菜单栏上选择“窗口”/“传送·I/O 状 态 ”。
② 选择“个别传送控制”，按“个别控制”按钮。
出现个别控制画面。
2） 将生产基板顶在挡块上。
基板与挡块接触的部分因有缺口等而不稳定时，请拧松挡块根底部的螺丝(2根)，用手在Y方
向进行移动调整。
3） 配置支撑销。
根据生产基板，将支撑销
配置在支撑台上。在对贴片精度有特别要求的QFP等元件的下面配置
支撑销后，可提高贴片精度。
4）
调整完成后，点击“个别控制”画面上的“结束”，退出个别控制。
注意
在机器运行过程中，请绝对不要将手和头等伸入装置内部。
2-21
第 1 部 基本篇 第 2 章 生产
2-7-1-3 其他调整
使用带有缺口的基板时，基板检测传感器可能检测出错误，所以应根据基板缺口的大小，输入基
板传送传感器延迟时间。
此外，在使用异形基板等时，也可以改变挡块及基板检测传感器的位置(Y方向)。
(1) 基板传送传感器的延迟时间
<设定步骤>
1) 请选择“机器设置”中的“基板传送”。
2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见6-5-10-8章 基板传送)
如果基板检测传感器的位
置，不会刮到基板缺口处
时，则无需输入延迟时间。

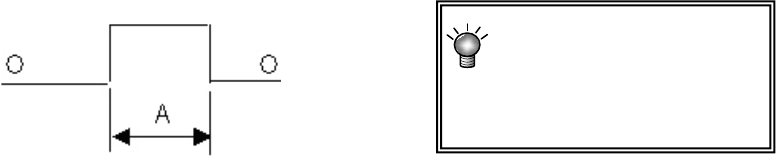

图2-7-1-3-1
(2) 挡块
当基板前端有缺口使得基板定心不稳时，请移动挡块。
移动方法请参见2-6-1-3章No.4。
挡块组件移动后，请重新设定“机器设置”中的“外形基准的位置”。
A:缺口长度
2-22
第 1 部 基本篇 第 2 章 生产
2-7-2 元件供给部分的准备
请在固定台架上安装送料器。
安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。
2-7-3 ATC 的准备
请确认“机器设置”的设定与ATC中设定的吸嘴编号是否一致。
<ATC 吸嘴安装、拆卸步骤>
1)请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2)请把吸嘴⑨的平直部分与 ATC 托座①的长孔对准，进行吸嘴⑨的安装或拆卸。

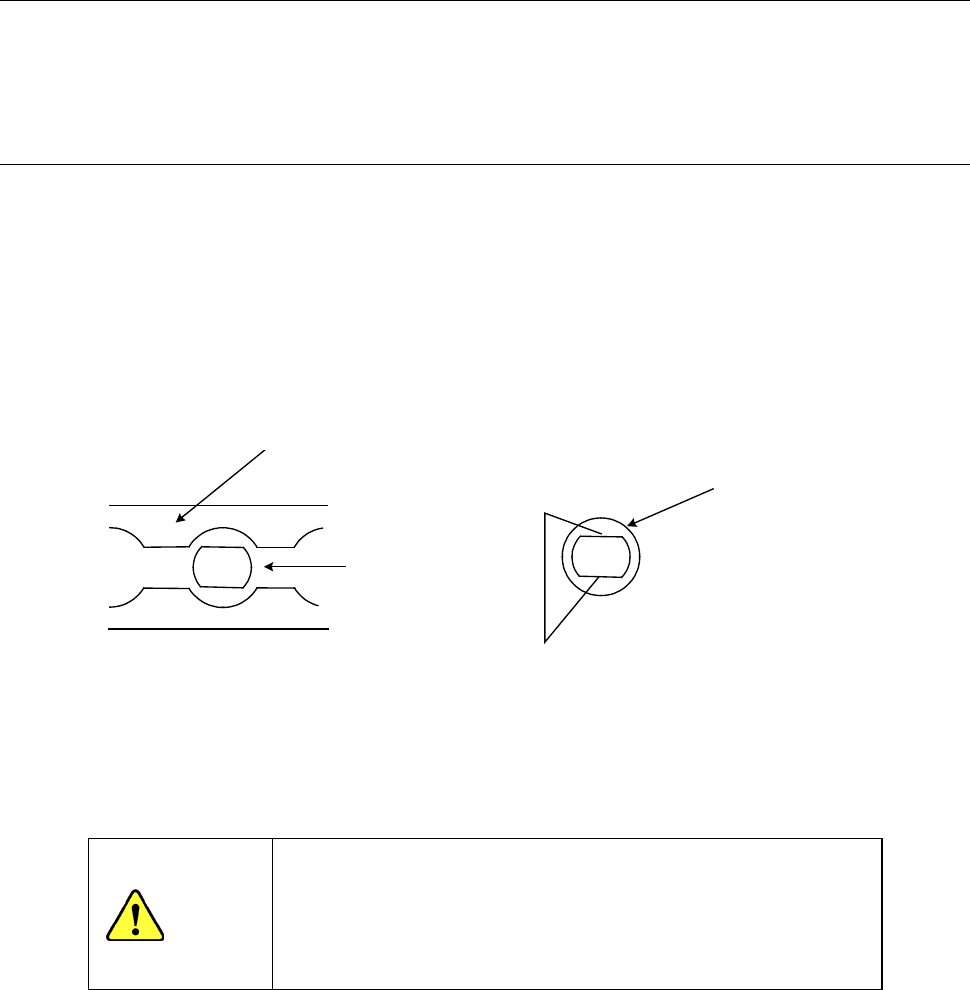

图 2-7-3-1
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重
新设定“机器设置”中的“吸嘴分配”。
·请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致
故障的发生。
)
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
滑板②
ATC 托座①
滑板②打开的状态
吸嘴
⑨
平直部分
2-23
