第 1 部 基本篇 第 2 章 生产
2-8 生产画面
2-8-1 生产画面的启动
在主画面上选择“生产”/“基板生产”，或选择命令按钮的“生产(基板生产)”，则显示如下
的生产条件设定画面。
请指定生产条件(参见“2-7-2 生产条件画面”)。

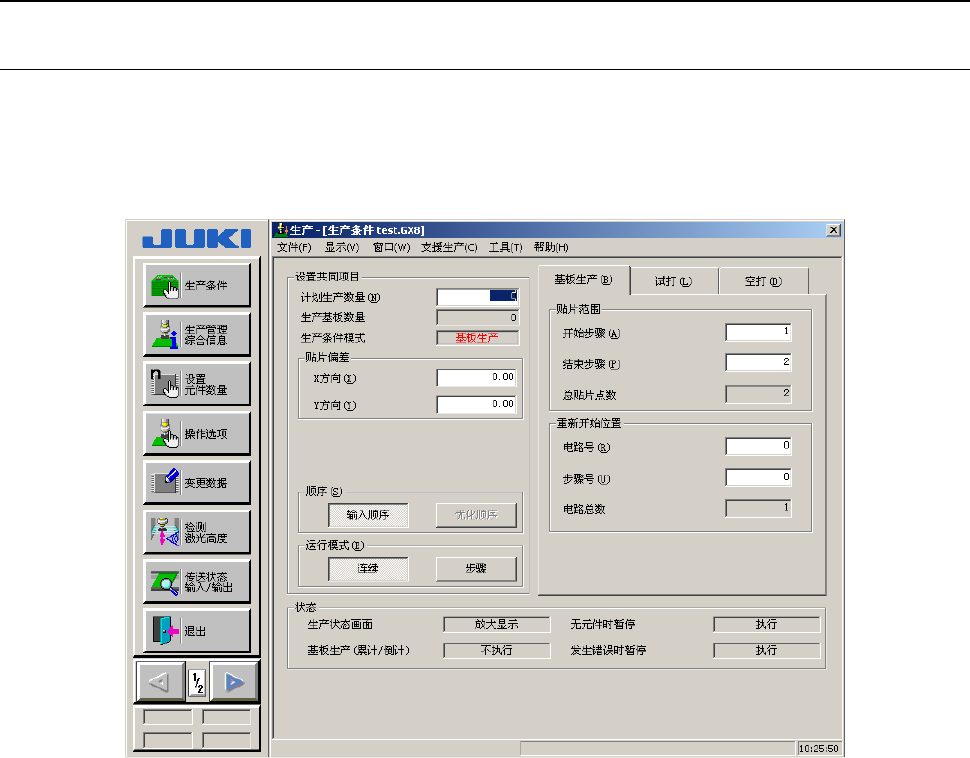

图 2-8-1-1 生产画面
2-24
第 1 部 基本篇 第 2 章 生产
2-8-2 生产条件画面
启动生产，则显示设置生产条件的画面。
根据“基板生产”、“试打”、“空打”各种生产模式，分别设定各自的生产条件。
● 个别设定项目：根据“基板生产”、“试打”、“空打”模式，设置条件。
● 通用项目 ：与“基板生产”、“试打”、“空打”模式无关，设置共同项目。
图 2-8-2-1 设置基板生产条件
2-25
第 1 部 基本篇 第 2 章 生产
2-8-2-1 设置共同项目
(1) 计划生产数量
输入计划生产数量。最初显示上一次生产时的计划数量。新建时显示“1”。若输入“0”时表明
计划生产量为“无限”。
(2) 生产基板数量
显示已实际生产的基板的数量。实际生产数量在生产开始时被重设为0。(继续生产时不重设)
通常，实际数量为初始状态(0)，若选中操作选项的“生产(显示)”标签上的“累计生产基板数
量”条项时，则显示上一次实际生产时的数量。在该状态下开始生产时，从上一次的实际数量开
始累计直至达到预定的生产数量为止。
生产中断、结束时，显示已实际生产的数量。
通过清除生产管理信息，可从头开始计数。
(3) 生产条件模式
在个别设定项目中选择生产条件模式时，按基板生产、试打、空打顺序依次显示。
(4) 贴片偏差
某些批次的基板出现特有的偏移时，在本项中输入XY的偏移值后，输入的该数值则成为所有基板
的偏移值。
◆未使用BOC标记时
：
成为所有的基板贴片的偏移值。
输入的值，成为所有贴片点的偏移值。
◆使用BOC标记时：
成为相对于寻找BOC标记位置的偏移值。即使输入偏移值，贴片结果不会
变化。如果由于基板换批等原因，使BOC标记的绝对位置出现偏移，BOC标
记超出摄像机窗口之外，请输入偏移值以使BOC标记回到摄像机窗口中央。
(5) 顺序
指定是以输入顺序贴片，还是以优化顺序贴片。
未在程序编辑中执行过优化的数据，不能选择优化顺序。
初始设置为输入顺序。但已制作的生产程序首次在生产画面上显示时，如果已实行最优化，则优
化方式就成为初始设置。
◆输入顺序
：按贴片数据输入的顺序进行生产。通常会使生产节拍降低。进行检查时请采用输入
顺序。
◆优化顺序
：按最优化顺序进行生产。通常情况下请采用优化顺序生产。
