第 1 部基本篇第 2 章生产

生产设备状态画面中显示的信息概述如下。

(1) 生产情报显示

项目

概要

实际生产数量／

计划生产数量

计划生产数量：在生产条件中设置的计划生产数量。

实际生产数量：显示实际生产数量。

操作选项的“生产（显示）”标签的“累计生产基板件数”选项被选中时，

从生产基板件数的实际生产数开始计数。

操作选项的“生产（显示）”标签的“倒计生产基板件数”选项被选中时，

生产实际数变为剩余件数。

总贴片数量显示一张基板平均的全部贴片点数。

顺序显示目前进行中的贴片顺序。

节拍显示生产的一张基板，从完成基板的夹紧到解除基板夹紧的平均时间｡

总贴片率、总吸取率显示机器全部的总贴片率、吸取率｡

操作选项的“生产（显示）”标签的“显示总贴片率、总吸取率”选项被选中

时，显示总贴片率、总吸取率，如取消选中时，不显示总贴片率、总吸取率。

无元件次数显示元件用完次数的累计。

激光错误次数显示发生激光识别错误次数的累计。

2-34

第 1 部基本篇第 2 章生产

(2) 各设备状态显示(例：传送方向左->右、前面基准)

①显示

各传感器、信号的状态用图形标记显示。

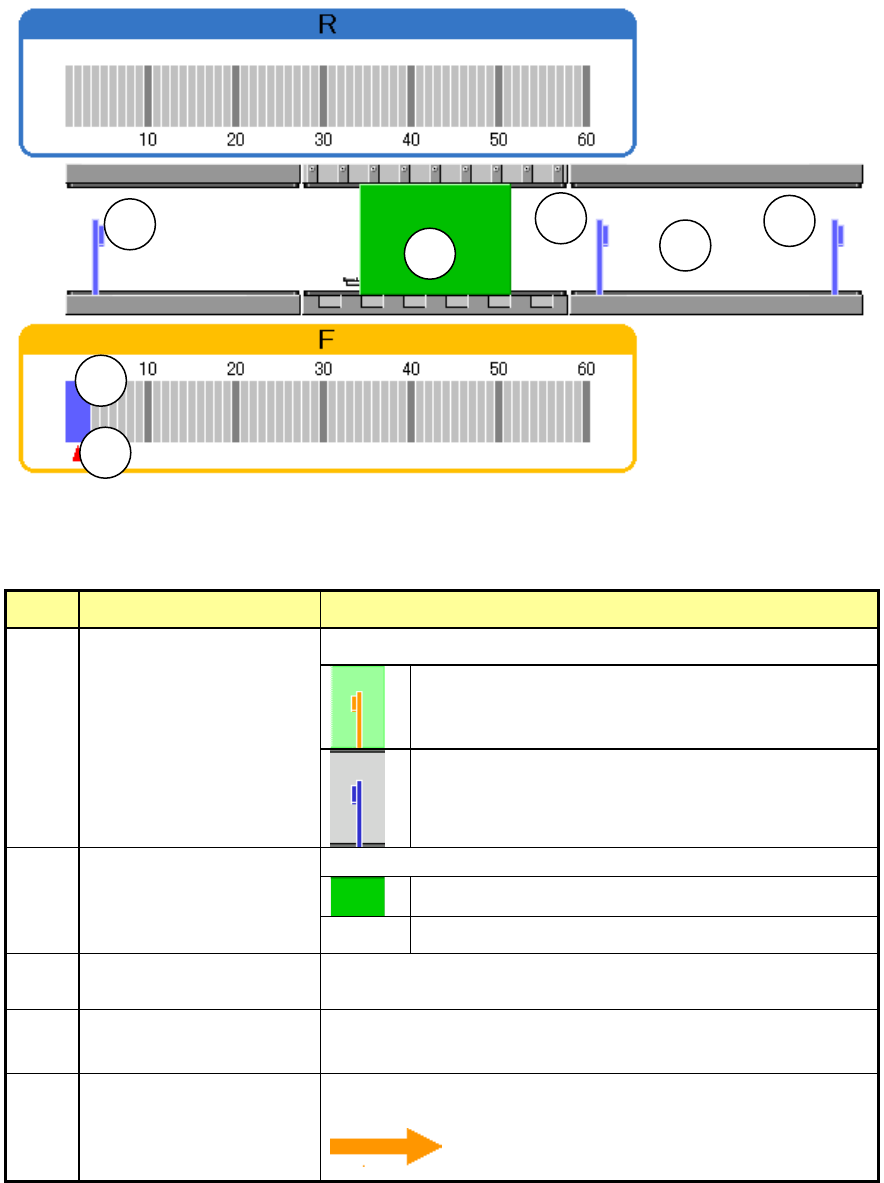

图 2-8-3-2-3 设备状态显示例

②图形标记的说明

项目

显示

In，Out，In 停止传感器

1-1: In 传感器

1-2: Out 传感器

1-3: In 停止传感器

（JX-100 搬入侧简易缓

冲选项时显示）

显示 In、Out、In 停止传感器的状态｡

ON 状态

OFF 状态

2 停止传感器显示停止传感器的状态｡

ON 状态

无显示 OFF 状态

3 送料器状态显示送料器的状态。（包括占有位置）

蓝：正常状态、黄：无元件､红：错误状态

4 最差送料器

吸取率最低、或吸取错误最多的 3

个送料器（在操作选项“最

差送料器表示方法”中选择）用 ▲显示。

5 传送马达状态

显示传送马达的状态。

运作中

1-1

1-3

1-2

2-35

第 1 部基本篇第 2 章生产

（3） Head 信息

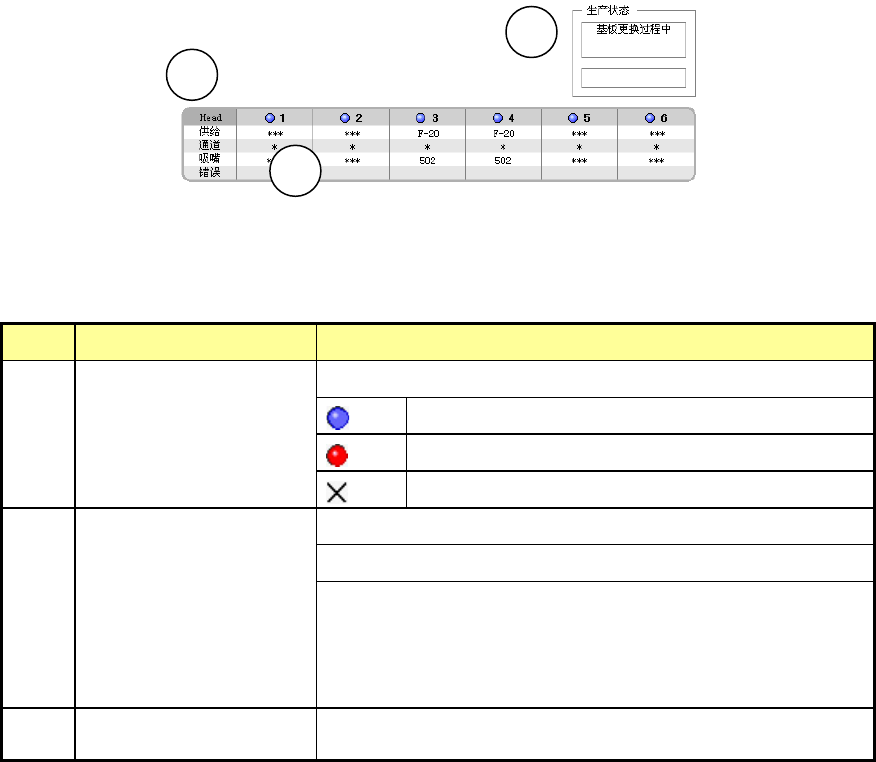

图 2-8-3-2-4 Head 显示

各显示项目的说明

项目

显示

Head 使用状态

（左

Head

: 1～6）

显示贴片头的使用状态。

贴片头正常使用状态

贴片头错误状态

贴片头未使用状态

Head

信息

送料器：显示贴片头吸取元件的供给装置的信息。

吸嘴：显示贴片头正在使用的吸嘴信息。

错误：发生错误时显示错误信息。

错误内容为：芯片站立、无元件、激光识别、贴

片异常、异类元件、吸取错误、吸取偏移、元件

方向、激光角度、其他。

3 生产状态显示生产状态。
