第 1 部 基本篇 第 2 章 生产
2-8-3-3 暂停
要生产暂停时，请按操作面板的<STOP>开关。
在“连续”运行的生产时按下<STOP>开关，或执行模式为“步骤”时在步骤位置上停止时，机器
将处于“暂停”状态。
暂停状态时显示如下画面。

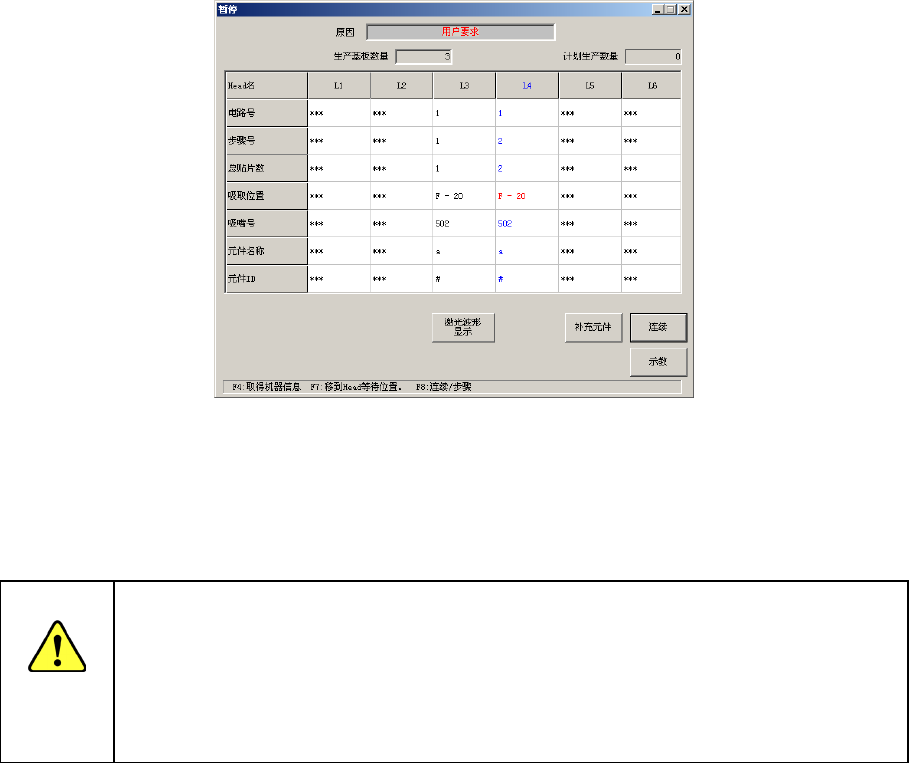

图 2-8-3-3-1 暂停状态时的显示
在此状态下按<START>开关，暂停对话框即消失，暂停状态解除。
按下<STOP>开关，则转换为生产中断处理。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
2-38
第 1 部 基本篇 第 2 章 生产
1) 生产条件的运行模式选项中选中“步骤”时，即使按下操作面板的<START>开关开始生产运
行，也不显示生产状态，而会显示图 2-8-3-3-1。
2) 在步骤生产中停止，或在连续生产中暂停时，按下键盘 “F7”键，可将贴片头移动到
回避位置。
3) 在步骤生产中停止，或在连续生产中暂停时，按下键盘的“F8”键，或画面上选择“连
续/步骤”按钮，可切换连续/步骤。
4) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行以下数据的示教。
暂停原因 暂停位置
吸取数据 贴片数据
标记
数据
备注
X,Y Ｚ X,Y Ｚ X,Y
·根据键的用户要求
·外罩打开
·检测到送料器悬浮
吸取位置 ○ ○
·从 XY 示教开始
·有 效 的 HOD 设备键
为摄像机键、Head
键。
贴片位置 ○
标记识别错误 标记位置 ○ ·仅摄像机键有效
1. 仅在按输入顺序贴片、依次贴片时，可进行吸取位置的示教。
(同时吸取时不能示教。)
2. 多面基板，仅在基准电路贴片时可进行示教，在基准电路中检测出坏板标记的基板不
能进行示教。
3. 通过示教读入的数据，仅限于按下 HOD 的［ ENTER］键前，HOD 的 LED 发亮的示教项目，
如果想通过示教取得 XYZ 所有的数据，请分别进行示教。
4. 不能进行托架元件的吸取位置示教。
2-39
第 1 部 基本篇 第 2 章 生产
2-8-3-4 中断
结束预定数量的生产后，生产将中断，并返回生产条件画面。信号灯变为3色同时点亮，表示预
定数量的生产已结束。
如果想在未达到预定数量时中断生产，请按下<STOP>开关进入暂停状态，然后再次按下
<STOP>开关。此时显示如下的确认画面。单击“确定”后，生产将被中断。
图 2-8-3-4-1 生产中断确认
注意
单击“确定”后，将进行吸嘴交换动作。为了避免人身伤害，在运行过
程中切勿将手放入装置内部，也不要将脸和头部靠近装置。
2-8-3-5 退出生产
在菜单栏中选择“文件”/“退出”，单击画面右上角的。显示如下信息。
图 2-8-3-5-1 退出生产
请在选择是否保存生产程序(含生产管理信息)后，单击“确定”。
生产画面结束，显示主画面。
