第 1 部 基本编 第 2 章 生产
(2) 忽略

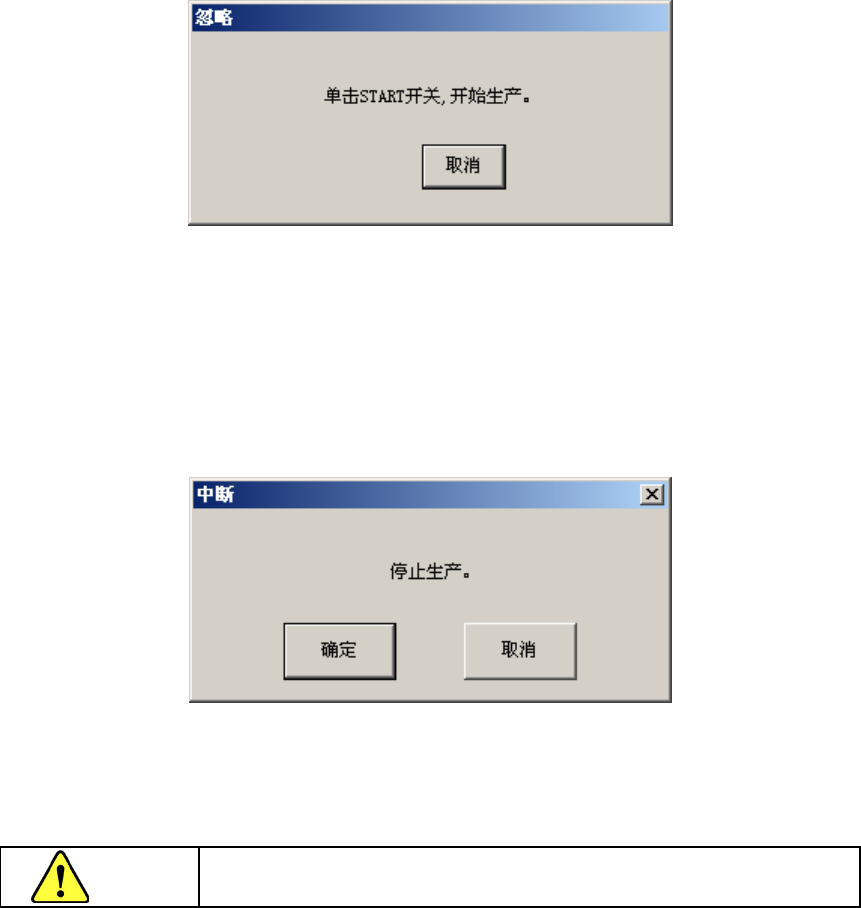

当选择忽略时，会显示下图。
图 2-10-4-2-3 选择忽略时
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、继
续生产。
按“取消”按钮，则返回重试列表画面。
(3) 中断
当选择中断时，会显示下图。
图 2-10-4-2-4 选择中断时
中断生产，降下支撑台，进入可取出基板的状态。此时，可把安装在贴片头上的吸嘴拆卸下来并
结束运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击 “中断”后，即进入吸嘴交换动作。为了避免人身伤害，在运行
过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
(4) 吸取跟踪
对列表中显示的错误发生处,进行吸取位置校正处理。
详细情况请参见“2-9-4-4 吸取位置校正”。
(5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况请参见“2-9-1 设置元件数”。
(6) 激光波形显示
可显示激光波形。详细情况请参见“2-10-8 激光脏污”。
2-59
第 1 部 基本编 第 2 章 生产
(7) 切换显示
切换未贴片信息和供应装置信息。

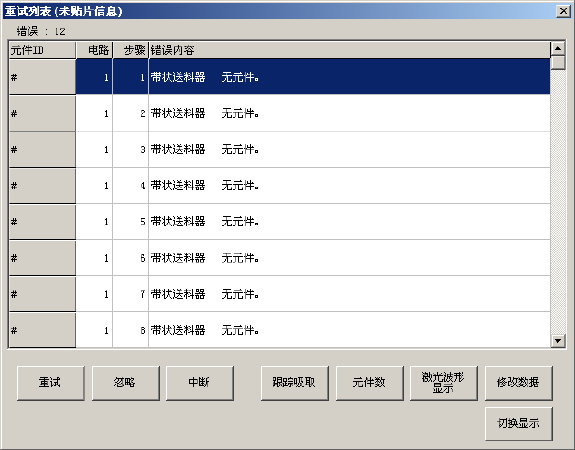

图 2-10-4-2-5 重试列表(未贴片信息)
(8) 修改数据
可变更元件数据。
详细情况，请参见“2-10-3 变更数据”。
2-10-4-3 错误内容详请
有关生产时错误内容的详细情况请参见“附录”的 1-9 章。
2-60
第 1 部 基本编 第 2 章 生产
2-10-4-4 吸取位置校正
在显示重试列表时如果选择吸取追踪按钮，则显示图2-10-4-4-1。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置追踪的详细情况，请参见“第4章 4-5-4-4-4坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取追踪，校正其吸取
位置。
进行了吸取位置校正的元件将自动补充。
图 2-10-4-4-1 吸取位置校正条件设定对话框
2-10-4-5 重试列表的帮助
双击重试列表中(未贴片信息、供应装置信息)该元件所在的行，则显示与该行错误对应的帮助文件。
