第 1 部 基本编 第 2 章 生产
1）检查对象
检查元件数据中所有条件与要求完全一致的元件时，进行此项设定。
① 全部元件
检查全部元件的数据。
② 薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 指定元件类型
仅检查指定的元件类别。
④ 指定吸嘴号
仅检查使用指定的吸嘴的元件。
2）检查范围
在对象元件条件基础上,要进一步对特定的元件编号进行检查时,加以勾选。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 只限贴片元件
当限定为贴片数据中指定的元件数据时进行勾选。
3）检查
连续检测开始后，立即显示询问元件尺寸在1mm以下的元件在检测后如何处理的画面。请单击
「确定」。

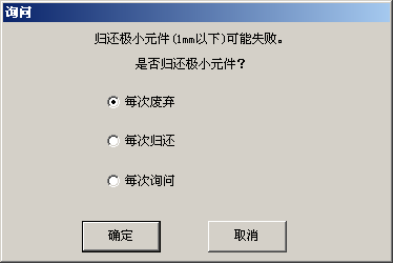

图 2-10-5-1-2 询问元件归还
● 每次废弃
元件按每次指定的方法废弃。
● 每次归还
元件归还到原来的位置。
● 每次询问
每次测量结束后显示对 1mm 以下元件的询问。
2-64
第 1 部 基本编 第 2 章 生产
连续检查中显示进行连续检查的元件内容/吸取位置/激光高度依次检查的处理内容。

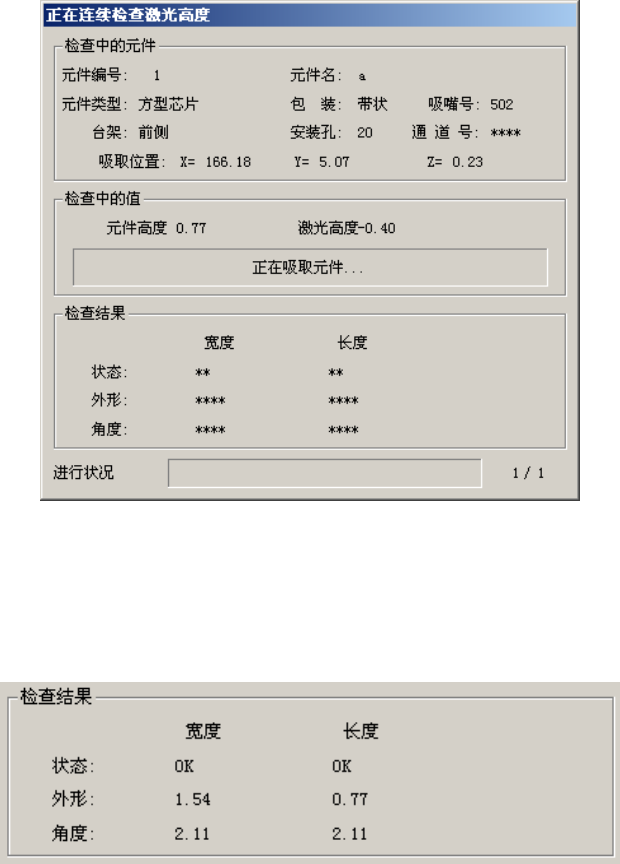

图 2-10-5-1-3 激光高度连续检查
① 激光高度检查结果
检查后，在激光高度检查结果中显示结果值。短边、长边表示第1次、第2次检测出各元件最
小宽度时的数据。短边及长边的状态仅当“OK”时有效。
图 2-10-5-1-4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败(参见第7章“7-4-1-3 激光控制”)
● 外形
显示定心成功时的激光检测出的宽度。
● 角度
显示定心时的元件角度。
2-65
第 1 部 基本编 第 2 章 生产
② 整体进展情况
显示当前的进展情况。

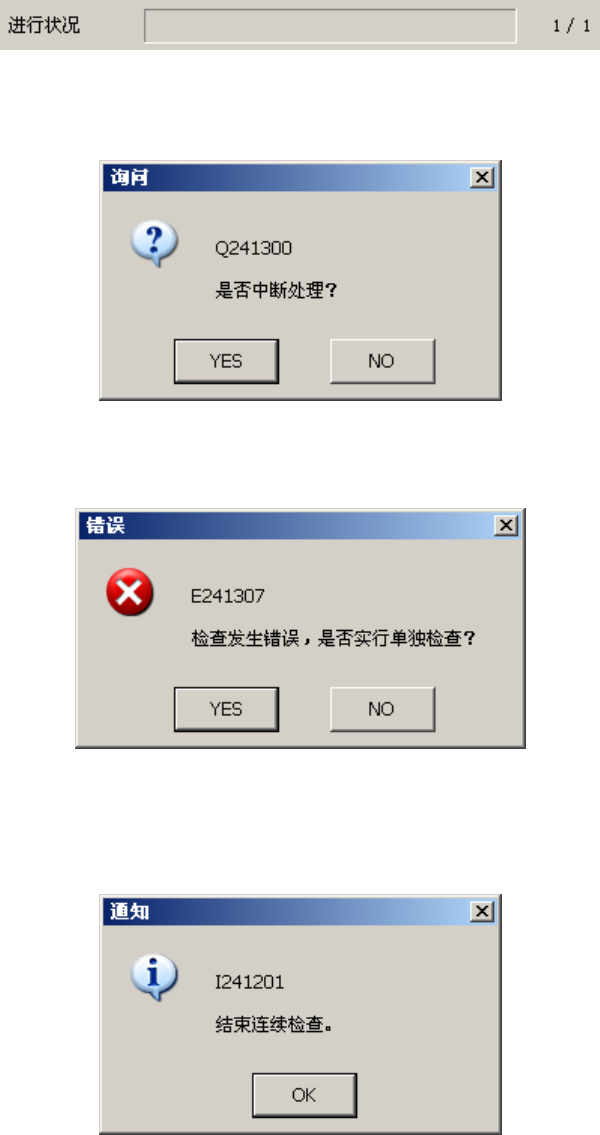

图 2-10-5-1-5 进展情况显示
要强行中止检查时，按<STOP>开关后显示如下信息。单击“YES”，可中断检查。
图 2-10-5-1-6 询问检查结束
检查结果为“‘OK’ ”以外的错误”时，会显示如下询问。单击“YES”，则进入单独检查模式。
图 2-10-5-1-7 连续检查错误
指定的全部元件检查结束后显示如下画面。
请单击「OK」。
图 2-10-5-1-8 检查结束
