第 1 部 基本篇 第 2 章 生产
(3) 生产重启模式
生产再开始运行，有“重试”和“跳过”两种方法。
表 2-11-1-1 生产重启模式的运行
重启模式 生产再开始模式的运行
重试
查找所有元件用尽的元件的替代送料器，如果所有送料器的元件都已用尽，
则在补满所有的送料器后，从该吸取贴片循环开始,重新开始生产。
跳过
跳过已用尽的元件，从下一个吸取循环重新开始生产。
(4) 操作选项的运行
操作选项的选择项目
元件用尽时的运行内容
元件用尽再开始时测量元件高度。
测定已用尽的芯片、圆筒形芯片元件高度后再开始生
产运行。
元件用尽再开始时进行吸取跟踪。
进行吸取跟踪后再开始生产运行。
在运行前显示图 2-11-1-2
的自动吸取跟踪设置画面。
请输入运行元件的短边最大值后，按<START>。
图 2-11-1-2 自动吸取跟踪设定画面
(5) 元件用尽供给装置的跟踪及吸取位置校正
① 可跟踪的供给装置
可对带状送料器、管状送料器、散装送料器中所有发生重试超次或元件用尽的供给装置进行
跟踪。但不包含已被设定为不使用的装置。
② 进入跟踪模式的方法
从HOD的CAMERA、HEAD、HMS确定驱动键，进入跟踪模式。
③ 其他操作
其他操作与吸取位置跟踪相同。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
2-73
第 1 部 基本篇 第 2 章 生产
(6) 详细信息
按下“详细信息”按钮后，会显示发生错误的贴片头列表。

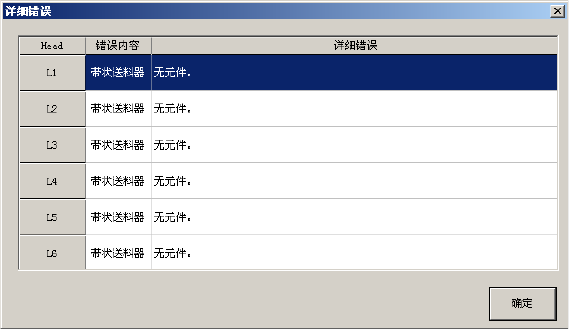

图 2-11-1-3 详细错误信息画面
◇ 关于错误内容的详细情况，请参见“2-10-4 重试列表”。
<确定> 按下该按钮，关闭错误详细信息画面。
<START> 按下该开关，关闭错误详细信息画面及元件用尽画面，生产再开始。
<STOP> 按下该开关，关闭错误详细信息画面，显示中断选择时的画面，并询
问是否中断生产。
2-74
第 1 部 基本篇 第 2 章 生产
(7) 设置元件数量
补充元件后，请根据需要设置元件数量(参见“2-10-1 设置元件数”)。
(8) 未选中操作选项的“无元件供给时暂停”时
对可贴片的所有元件进行贴片后，在基板夹紧解除前，会显示如下画面。
图 2-11-1-4 重试一览显示(供给装置信息)
●重试：
将所有元件的剩余数补满后，从该吸取贴片循环起再开始生产。
●忽略：
忽略错误内容，生产下一张基板。
●中断：
中断生产。
●跟踪吸取：
进行吸取位置校正处理。
●元件数：
设置元件数量。
●激光波形显示：
显示激光波形。详细情况请参见“2-11-6 激光脏污”。
●切换显示：
切换“未贴片信息”、 “供给装置信息”画面。
●修改数据：
变更元件数据。
●示教：
可进行吸取位置跟踪。
