第 1 部 基本篇 第 2 章 生产
2-11-5 送料器悬浮检测
送料器悬浮传感器检测出送料器悬浮时，不能进入生产开始/生产重启。
在生产运行中(XY轴移动中)检测出送料器悬浮时，会显示如下信息，并进入暂停状态。
但若在“机器设置”中设置了送料器悬浮时立即停止，则会进入“生产异常停止”。

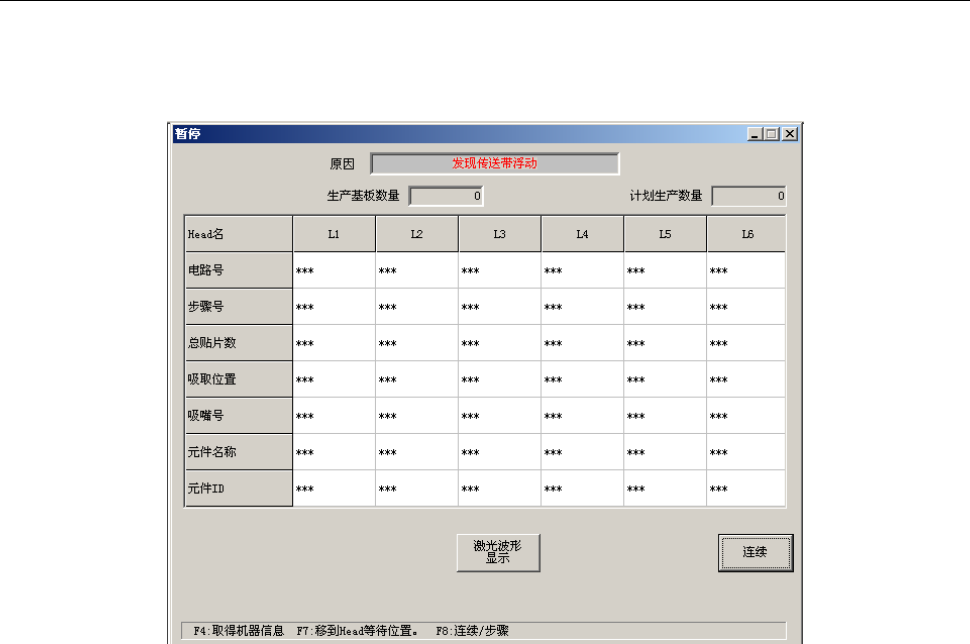

图 2-11-5-1 检测出送料器悬浮时
执行生产开始/生产重启时，请正确地安装送料器，排除送料器悬浮的原因后，再按下
<START>开关。
在该画面显示时按下<STOP>开关，则会进入中断生产运行。
2-80
第 1 部 基本篇 第 2 章 生产
2-11-6 激光脏污
如果在操作选项“生产(功能2)”标签中选中“进行激光传感器的脏污检查”，在基板搬入时将
进行激光脏污检查，检测出激光脏污时进入暂停。
· 检测到激光脏污的贴片头时,出现兰色显示。
· 贴片头移动到前面后进入暂停。请擦去激光的脏污。

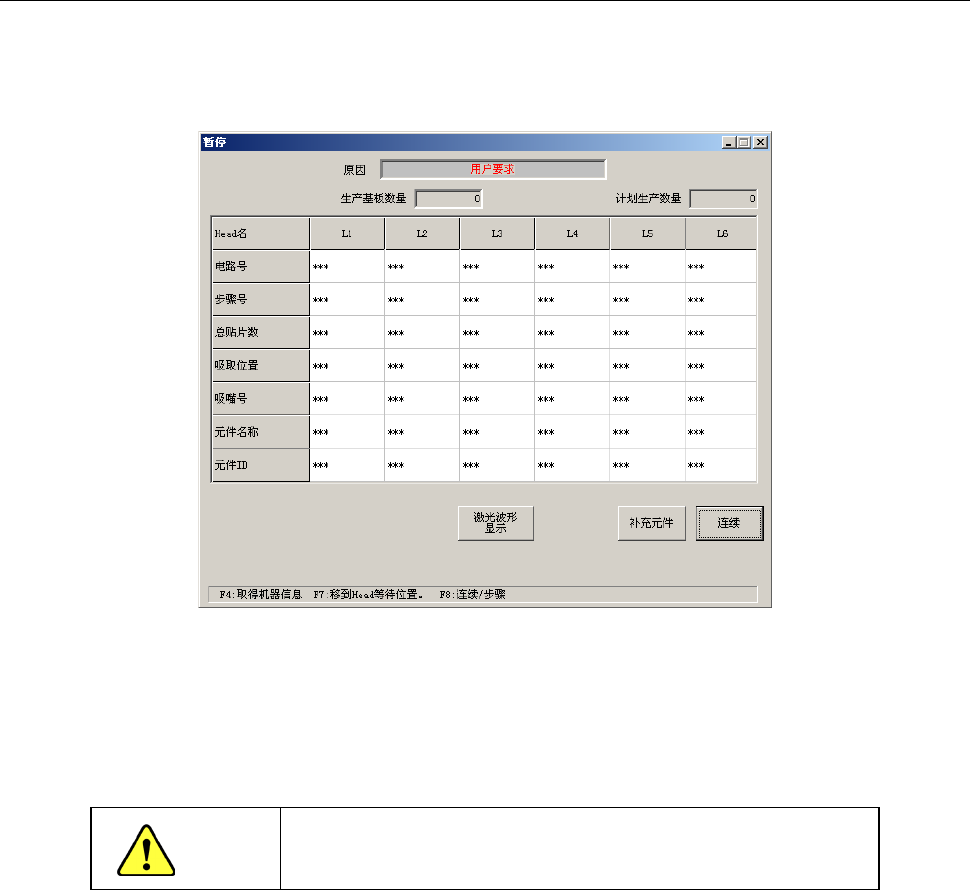

图 2-11-6-1 暂停
●
“激光波形显示”
按钮
暂停的原因为激光脏污错误、芯片站立错误、激光识别错误、异类元件错误时，会显示出激
光波形。
此时按下“激光波形显示”按钮，可显示边界检查的结果。
注意
点击“激光波形显示按钮”后，为了进行激光脏污检查，贴片
头会上下移动，请务必注意安全。
2-81
第 1 部 基本篇 第 2 章 生产

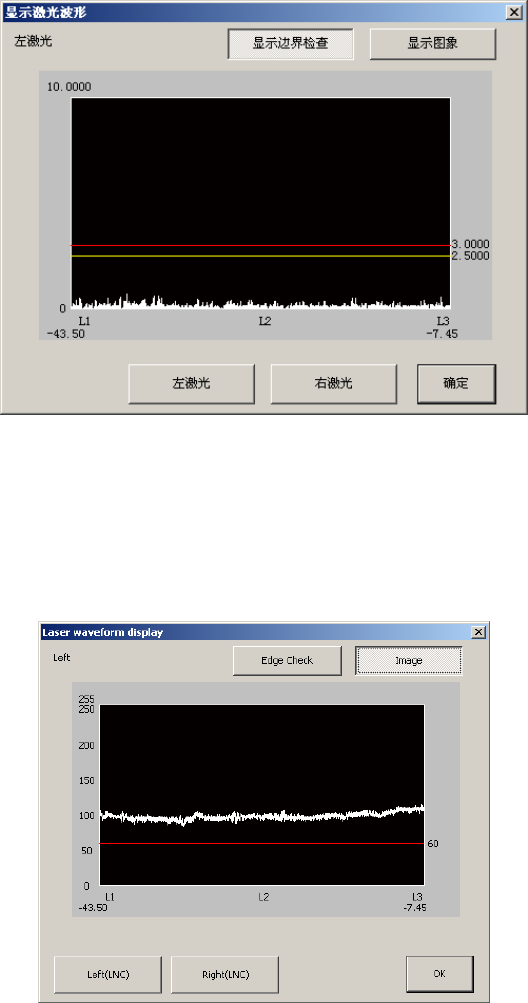

图 2-11-6-2 边界检查显示
按下“左激光”按钮，可显示左激光的图像波形的结果。
按下“右激光”按钮，可显示右激光的图像波形的结果。
此时，按“显示图像”按钮，则可显示图像波形的结果。
图 2-11-8-3 显示图像
2-82
