第 1 部 基本篇 第 2 章 生产
(5) 在开始生产前处理画面上选择后的运行
1)当有继续生产文件时
表 2-11-9-1-2
StepNo 继续生产
生产动作
传送道上
的基板
生产中断时传
送道的信息
执行后的运行
(按下开始开关后的动作)
①
进行
搬入基板后
生产
有
有基板 不能选择搬入基板后生产。
② 无基板 － (通常无)
③ 无信息
搬出基板后、生产开始前,搬入基
板后，继续生产(需注意)
④ 无 －
生产开始前搬入基板后，继续生产
⑤
进行 重夹后生产
有
有基板
不能选择搬入基板后生产。
重夹后，生产开始前不搬入基板
，
继续生产
⑥ 无基板 － (通常无)
⑦ 无信息
重夹后，生产开始前不搬入基板，
继续生产(需注意)
⑧ 无 － 错误(没有基板。)
⑨
不进行
搬入基板后
生产
有
有基板
搬出基板后、开始生产前,搬入基
板后，开始新生产(需注意)
⑩ 无基板 － (通常无)
11
无信息
搬出基板后、生产开始前,搬入基
板后，开始新生产(需注意)
12
无 －
生产开始前、搬入基板后，开始新
生产
13
不进行 重夹后生产
有
有基板
重夹后，生产开始前不搬入基板，
开始新生产(需注意)
14
无基板 － (通常无)
15
无信息
重夹后，在开始生产前不搬入基
板，开始新生产(需注意)
16
无 － 错误(没有基板。)
2-93
第 1 部 基本篇 第 2 章 生产
Step①. 传送道上“有基板”，生产中断时传送道的信息为“有基板”时
不能选择“运行继续生产”、“搬入基板后生产”。
必须选择“运行重夹后生产”。 (参见表2-11-9-1-2 ⑤)
Step②. 传送道上“有基板”，生产中断时传送道的信息为“无基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送道上的状态显示如下。

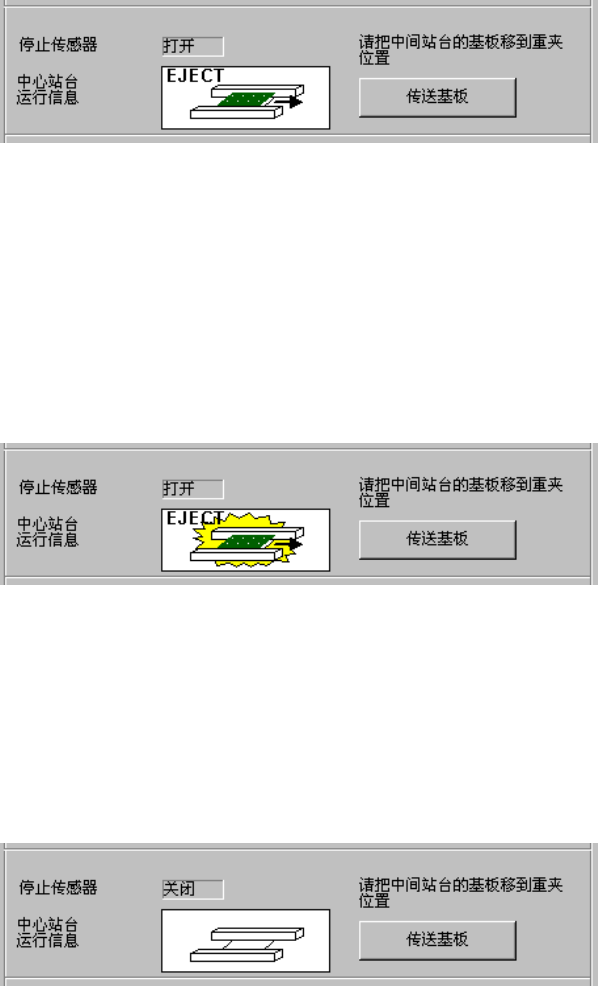

图 2-11-9-1-7 传送道上的状态
执行该选择时，则显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行继续
生产。但若是生产中断时处于传送道上的基板已完成所有元件的贴片时，由于没有继续生产
文件，所以不会进入上述状态。(参见表2-11-9-1-3 ②)
Step③. 传送道上“有基板”，生产中断时传送道的信息为“无信息”时
选择“运行继续生产”、“搬入基板后生产”，则传送道上的状态显示如下。
图 2-11-9-1-8 传送道上的状态
执行该选择，则显示基板正在搬出的对话框，在基板搬出后开始生产前搬入基板，执行继续
生产。
此时，由于没有生产中断时传送道的信息，搬出的基板有可能是缺件，所以需要充分加以注意。
Step④. 传送道上“无基板”，生产中断时传送道的信息为“有基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送道上的状态显示如下。
图 2-11-9-1-9 传送道上的状态
◇ 执行该选择，可在开始生产前搬入基板，执行继续生产。
2-94
第 1 部 基本篇 第 2 章 生产
Step⑤. 传送道上“有基板”，生产中断时传送道的信息为“有基板”时
选择“运行继续生产”、“运行重夹后生产”，则传送道上的状态显示如下。

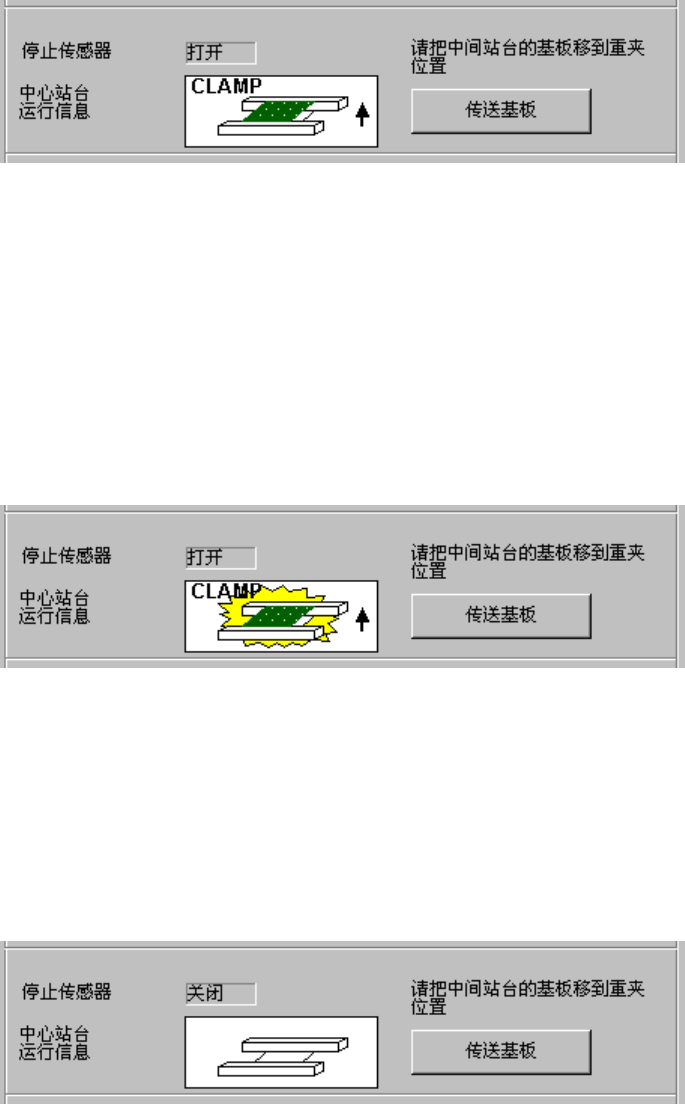

图 2-11-9-1-10 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，执行继续生产。
Step⑥. 传送道上“有基板”，生产中断时传送道的信息为“无基板”时
不能选择“运行继续生产”、“运行重夹后生产”。
必须选择“搬入基板后生产”。(参见表2-11-9-1-2 ②)
Step⑦. 传送道上“有基板”，生产中断时传送道的信息为“无信息”时
选择“运行继续生产”、“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-11 传送道上的状态
◇ 执行该选择，可显示重夹画面，重夹后，在开始生产前不搬入基板，执行继续生产。
此时，由于没有生产中断时传送道的信息，在重夹后的生产中，有可能出现缺件、误贴片，
所以需要充分加以注意。
Step⑧. 传送道上“无基板”，生产中断时传送道的信息为“有基板”时
如果选择“运行继续生产”、“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-12 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
2-95
