第 1 部 基本篇 第 2 章 生产
Step③. 生产通道上“有基板”，生产中断时传送道的信息为“无信息”时
选择“搬入基板后生产”，则传送道上的状态显示如下。
图 2-11-9-1-19 传送道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，而后，执行
新生产或生产再开始。
此时，由于知道生产中断时传送道的信息，因此将按照“通道上残留有上次生产的基板”运行。
由于搬出的基板有存在缺件的可能性，所以需要充分加以注意。
Step④～⑤. 当传送道上“无基板”、生产中断时传送道的信息为“有基板”或“无基板”时，选择
“搬入基板后生产”，则传送道上的状态显示如下。
图 2-11-9-1-20 传送道上的状态
◇ 执行该选择，可在开始生产前搬入基板，而后，执行新生产或生产再开始。
Step⑥. 不显示开始生产前处理对话框。
可立即开始新生产或生产再开始。
Step⑦. 当传送道上“有基板”，生产中断时传送道的信息为“有基板”时，选择“运行重夹后生产”，
则传送道上的状态显示如下。
图 2-11-9-1-21 传送道上的状态
◇ 执行该选择，可显示重夹中画面，重夹后，在开始生产前不搬入基板，而后，进行新生产或
生产再开始。
此时，由于知道生产中断时传送道的信息，按照“通道上残留有上次生产的基板”运行。
2-99
第 1 部 基本篇 第 2 章 生产

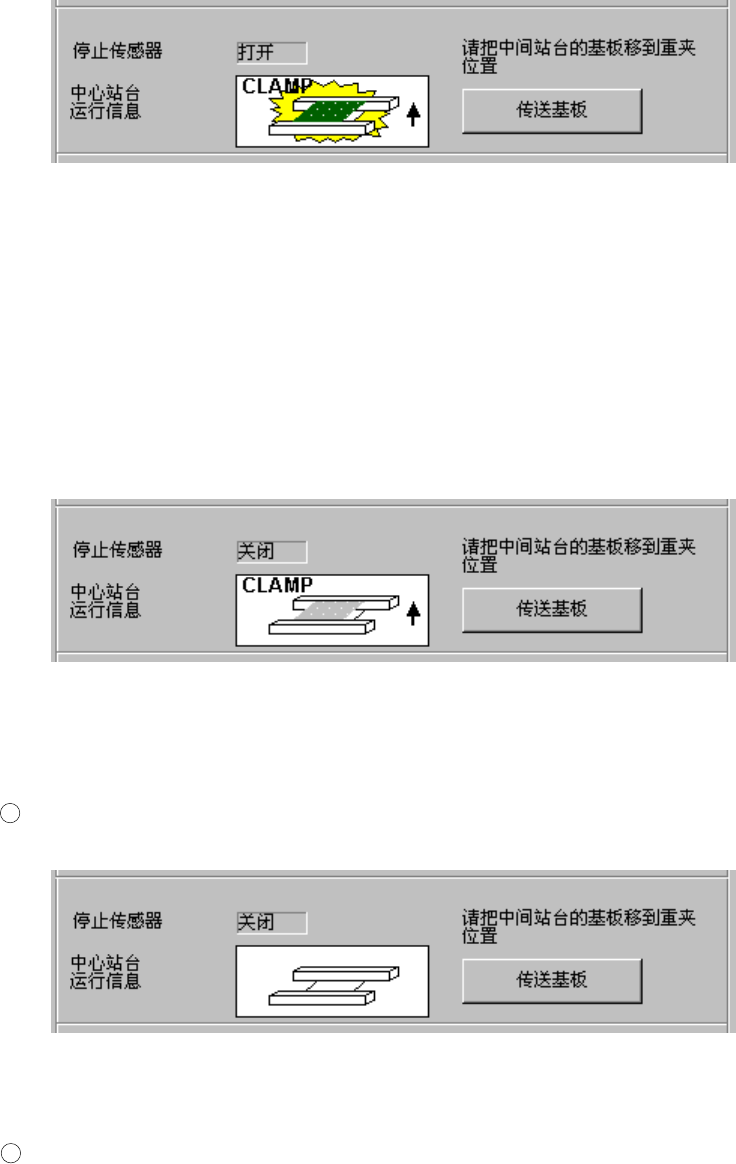

Step⑧. 传送道上“有基板”，生产中断时传送道的信息为“无基板”时
不能选择“运行重夹后生产”。
Step⑨. 传送道上“有基板”，生产中断时传送道的信息为“无信息”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-22 传送道上的状态
◇ 执行该选择，可显示重夹中画面，重夹后开始生产前不搬入基板，即可进行新生产或生产再
开始。
此时，由于知道生产中断时传送道的信息，按照“通道上残留有上次生产的基板”运行。重
夹后，如果进行新生产或生产再开始，由于有存在缺件,误贴片的可能性，所以请充分加以
注意。
Step⑩. 传送道上“无基板”，生产中断时传送道的信息为“有基板”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-23 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
11 .传送道上“无基板”，生产中断时传送道的信息为“无基板”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-24 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
12 .不显示开始生产前处理对话框(当没有继续生产文件时)。
立即开始新生产或生产再开始。
2-100
第 1 部 基本篇 第 2 章 生产
2-11-9-2 删除继续生产数据的确认画面
有继续生产文件时，如果选择“不继续生产文件”，则显示询问,问是否删除继续生产文件。

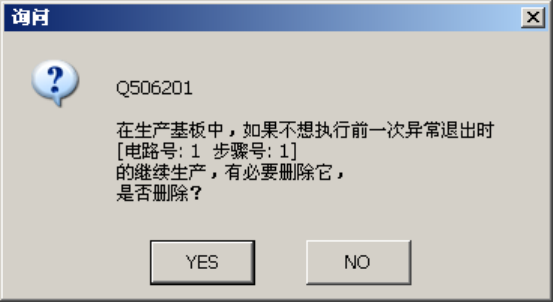

图 2-11-9-2-1 确认是否删除继续生产数据
选择“YES”，则删除继续生产数据。(实际删除是在生产运行开始时)
选择“NO”，则不删除。在下一次读入文件时，显示生产开始前处理画面(有继续生产文件时)。
选择“YES”或“NO”后，将显示开始生产(新生产)画面。
2-101
