第 1 部 基本篇 第 2 章 生产
Step⑧. 传送道上“有基板”，生产中断时传送道的信息为“无基板”时
不能选择“运行重夹后生产”。
Step⑨. 传送道上“有基板”，生产中断时传送道的信息为“无信息”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-22 传送道上的状态
◇ 执行该选择，可显示重夹中画面，重夹后开始生产前不搬入基板，即可进行新生产或生产再
开始。
此时，由于知道生产中断时传送道的信息，按照“通道上残留有上次生产的基板”运行。重
夹后，如果进行新生产或生产再开始，由于有存在缺件,误贴片的可能性，所以请充分加以
注意。
Step⑩. 传送道上“无基板”，生产中断时传送道的信息为“有基板”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-23 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
11 .传送道上“无基板”，生产中断时传送道的信息为“无基板”时
选择“运行重夹后生产”，则传送道上的状态显示如下。
图 2-11-9-1-24 传送道上的状态
◇ 执行该选择时，由于传送道中没有基板，会出现错误。
Step
12 .不显示开始生产前处理对话框(当没有继续生产文件时)。
立即开始新生产或生产再开始。
2-100
第 1 部 基本篇 第 2 章 生产
2-11-9-2 删除继续生产数据的确认画面
有继续生产文件时，如果选择“不继续生产文件”，则显示询问,问是否删除继续生产文件。
图 2-11-9-2-1 确认是否删除继续生产数据
选择“YES”，则删除继续生产数据。(实际删除是在生产运行开始时)
选择“NO”，则不删除。在下一次读入文件时，显示生产开始前处理画面(有继续生产文件时)。
选择“YES”或“NO”后，将显示开始生产(新生产)画面。
2-101
第 1 部 基本篇 第 2 章 生产
2-11-9-3 开始生产（新生产）的画面
在生产开始前处理画面(有继续生产文件时)中选择“停止继续生产”、“ 运行重夹后生产”，
或在生产开始前处理(无继续生产文件时)中选择“运行重夹后生产”时，将显示开始生产(新生
产)的对话框。

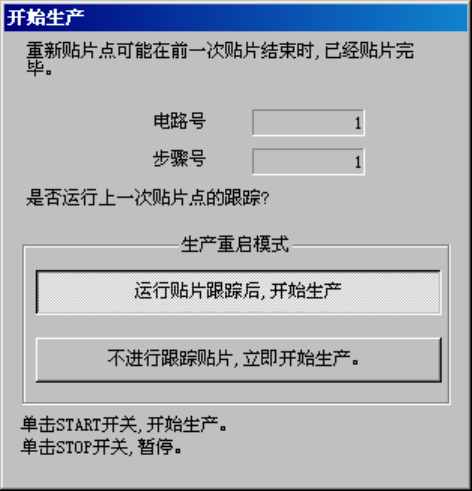

图 2-11-9-3-1 开始生产(新生产)
按下<START>开关，则开始所选择的动作运行。
按下<STOP>开关，则暂停（返回生产空运行）状态。
●
选择“运行贴片跟踪后开始生产。”
时
按下<START>开关，则执行贴片跟踪。
请目检确认贴片跟踪的生产开始点(生产条件 “重新开始位置”项所指定的位置)是否已经贴片。
贴片跟踪后，显示生产开始画面。
●
选择“不进行跟踪贴片，立即开始生产。”
时
按下<START>开关，立即从生产开始点(生产条件 “重新开始位置”项所指定的位置)开始生产。
2-102
