第 1 部 基本篇 第 2 章 生产

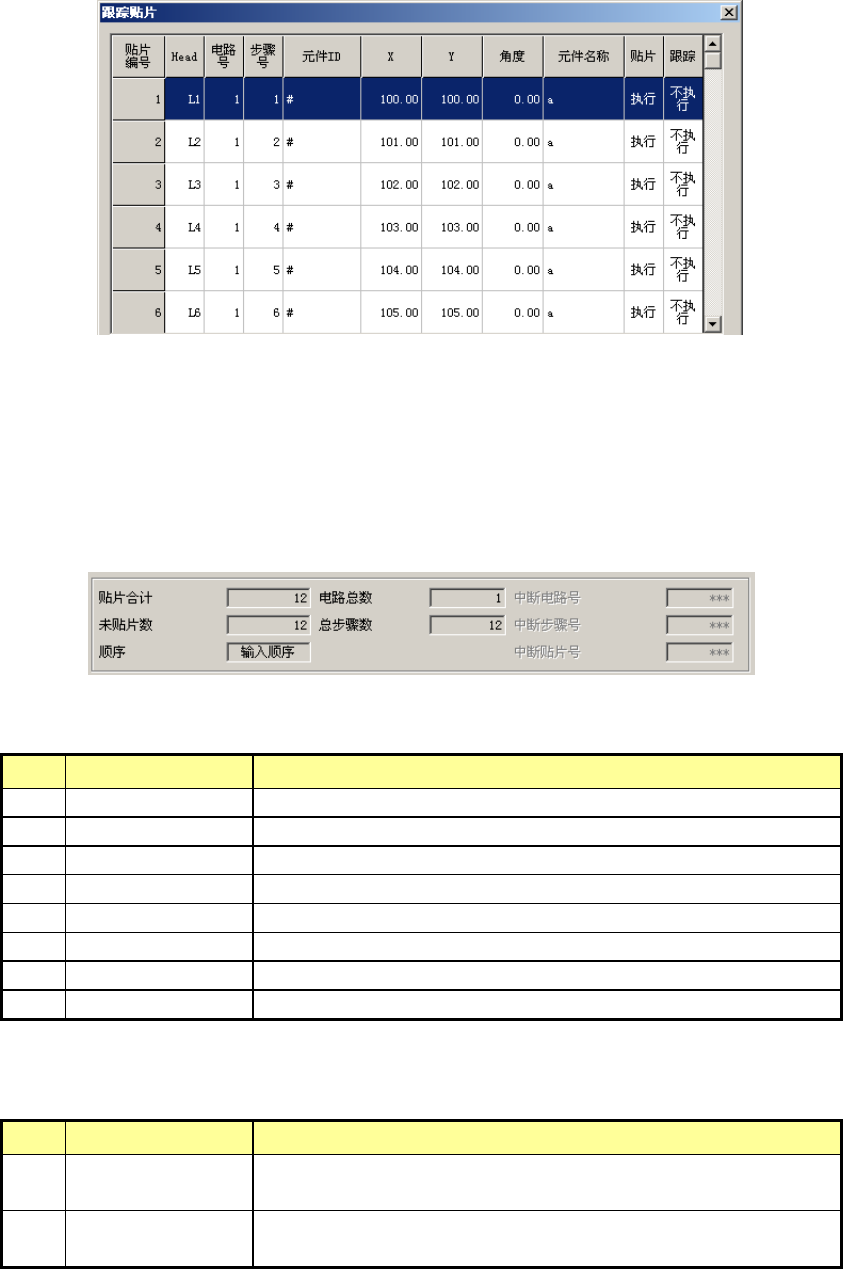

(1) 贴片点显示项目
根据序列，按照贴片编号顺序显示贴片点的信息。
图 2-12-2-2-2 显示贴片点项目
请在表上选择进行贴片跟踪的贴片点。
此外，为了决定连续跟踪时是否进行跟踪、是否贴片、是否附加标记，需要选择贴片点。
(2) 参照显示项目
显示生产程序的信息。
图 2-12-2-2-3 参照显示项目
No. 项目 内容
1 贴片合计 显示贴片点的总数。
2 未贴片数 显示未贴片的贴片点总数。
3 顺序 显示指定是按输入顺序还是按优化顺序。
4 电路总数 显示电路的总数。
5 总步骤数 显示步骤总数。
6 中断电路号 有继续生产文件时，贴片被中断的电路编号。
7 中断步骤号 有继续生产文件时，贴片被中断的步骤号。
8 中断贴片号 有继续生产文件时，贴片被中断的贴片编号。
(3) 跟踪方法
选择连续跟踪和单独跟踪。
No. 项目 内容
1 连续跟踪
根据下一项中说明的跟踪设定，从跟踪开始位置起，对贴片点
一览表的跟踪贴片点进行连续跟踪。
2 单独跟踪
对贴片点一览表的当前贴片点进行贴片跟踪。
该单独贴片跟踪与是否进行跟踪的指定无关，单独进行跟踪。
2-116
第 1 部 基本篇 第 2 章 生产
(4) 按钮
按照选择的按钮内容进行动作。
图 2-12-2-2-4 按钮
No. 项目 内容
1 变更贴片
对于贴片点一览表中选中行的贴片项目，把“贴片”改为“不
贴片”，把“不贴片”改为“贴片”。但不能贴片的点维持“不
贴片”。
仅当有继续生产文件时方可变更。
2 变更跟踪
对于贴片点一览表选中行的跟踪项目，把 “跟踪”改为“不跟
踪”，把“不跟踪”改为“跟踪”。
3 标记 在贴片编号的前面显示“@”标记。
4 移到标记点
将贴片编号的前面附加有“@”标记的行移动到贴片点一览表的
先头行。
标记的查找顺序为从当前行开始向下面的行查找。
5 设置 进行“跟踪动作”、“跟踪数据的变更”的设置。
6 退出 结束贴片跟踪对话框。

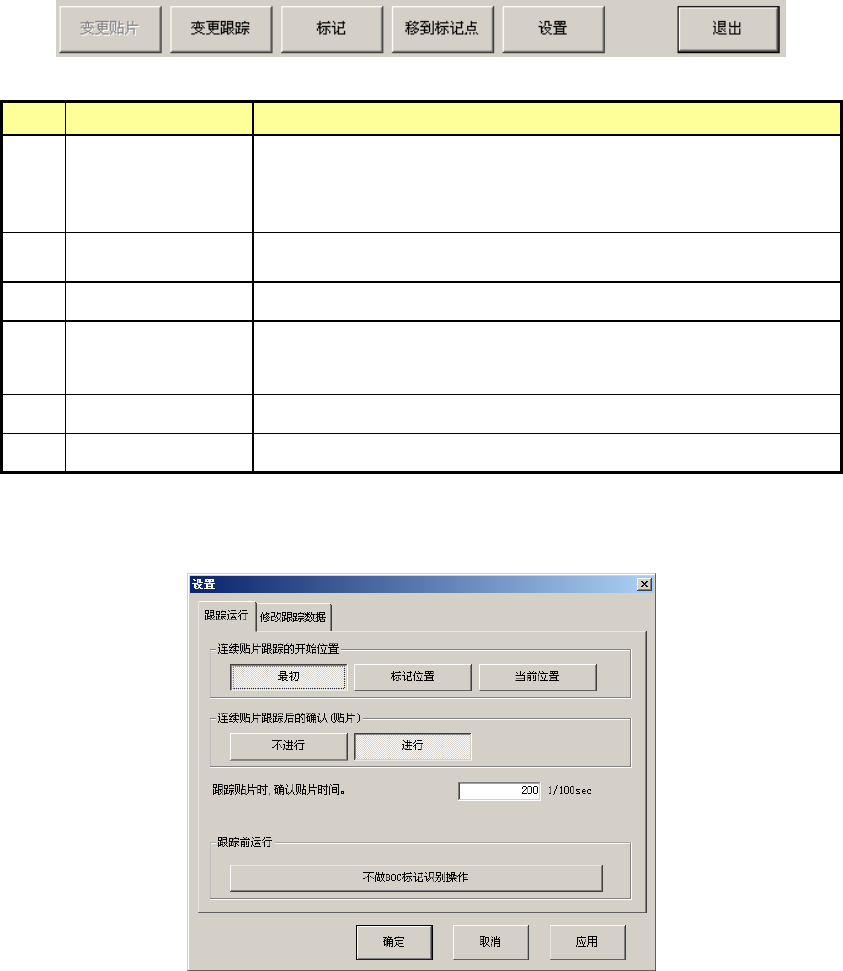

(5) 设置画面
进行“跟踪运行”、“修改跟踪数据”的设置。
图 2-12-2-2-5 设定
“确定” 设置项目有效，退出设置画面。
“取消” 设置项目无效，退出设置画面。
当数据有变更时，确认是否真的可以退出。
2-117
第 1 部 基本篇 第 2 章 生产
① 跟踪运行
设置连续跟踪时的跟踪运行。
图 2-12-2-2-6 跟踪运行
“连续贴片跟踪的开始位置”
最初
对贴片点一览表中,跟踪项目指定为“进行”的贴片点,从最初开始全部
跟踪。
标记位置
对贴片点一览表的当前位置以下，从标记位置开始，跟踪项目指定为“进
行”的贴片点全部跟踪。
当前位置
对贴片点一览表的当前位置以下，跟踪项目指定为“进行”的贴片点，
全部跟踪。
“连续贴片跟踪后的贴片确认”
确定 连续贴片跟踪后，显示是否进行贴片设置的确认信息。
取消
免去显示连续贴片跟踪后的询问确认。
“贴片跟踪时,确认贴片时间”
为了确认连续跟踪后的贴片的停止时间
