第 1 部 基本篇 第 2 章 生产
① 跟踪运行
设置连续跟踪时的跟踪运行。

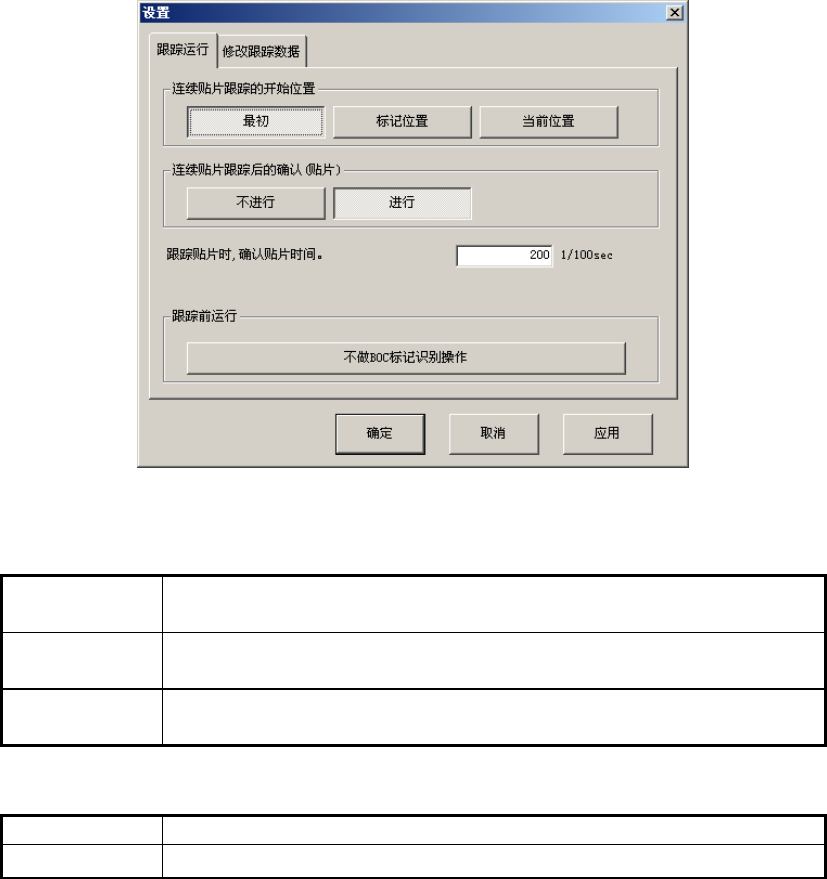

图 2-12-2-2-6 跟踪运行
“连续贴片跟踪的开始位置”
最初
对贴片点一览表中,跟踪项目指定为“进行”的贴片点,从最初开始全部
跟踪。
标记位置
对贴片点一览表的当前位置以下，从标记位置开始，跟踪项目指定为“进
行”的贴片点全部跟踪。
当前位置
对贴片点一览表的当前位置以下，跟踪项目指定为“进行”的贴片点，
全部跟踪。
“连续贴片跟踪后的贴片确认”
确定 连续贴片跟踪后，显示是否进行贴片设置的确认信息。
取消
免去显示连续贴片跟踪后的询问确认。
“贴片跟踪时,确认贴片时间”
为了确认连续跟踪后的贴片的停止时间
2-118
第 1 部 基本篇 第 2 章 生产
② 修改跟踪数据
设置“贴片跟踪画面”的贴片点一览表的跟踪项目。

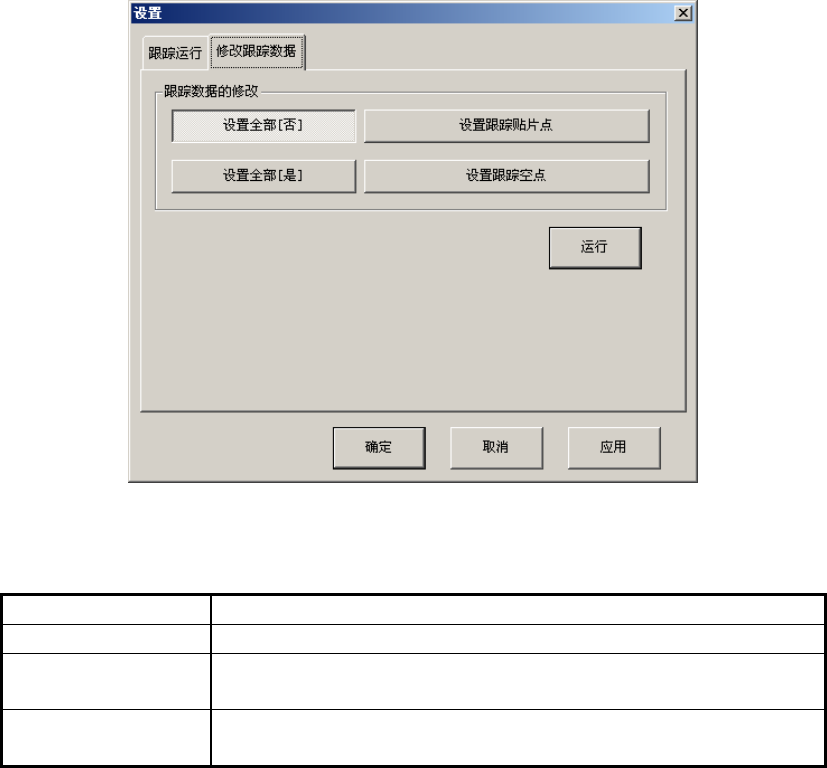

图 2-12-2-2-7 修改跟踪数据
“修改跟踪数据”
设置全部[否] 将跟踪项目全部设定为“不执行”。
设置全部[是] 将跟踪项目全部设定为“执行”。
设置跟踪贴片点
将贴片项目为“执行”的贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
设置跟踪空点
将贴片项目为“不执行”的
贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
“运行”
按钮
通过指定“修改跟踪数据”，设置贴片点一览表的跟踪项目。
执行后，即使按取消按钮也不会恢复。
2-119
第 1 部 基本篇 第 2 章 生产
(6) 执行跟踪中的画面
进行跟踪时，显示“跟踪贴片位置。…”的画面。
图 2-12-2-2-8 正在执行跟踪的画面
在贴片跟踪中，按下<STOP>开关，暂停贴片跟踪。
在暂停贴片跟踪时，按下<STOP>开关，显示询问否结束跟踪。
在暂停贴片跟踪时，按下<START>开关，继续进行跟踪处理。
(7) 重夹时的画面
重夹基板时显示如下信息。
图 2-12-2-2-9 重夹基板
在此，按<STOP>开关，则返回贴片跟踪画面。
2-120
