第 1 部 基本篇 第 2 章 生产 (8) 安装基板对话框 正在安装基板时 ，显示如下画面。 图 2-12-2-2-10 安装 基板 此时，按 <STOP> 开关，则返回贴片跟 踪画面。 (9) BOC 标记识别画面 进行 BOC 标记 识别时， 显示如下画面 。 图 2-12-2-2-11 BOC 标记识别画面 在此，按 <STOP> 开关，则返回贴片跟 踪画面。 2- 121
第 1 部 基本篇 第 2 章 生产
(6) 执行跟踪中的画面
进行跟踪时，显示“跟踪贴片位置。…”的画面。

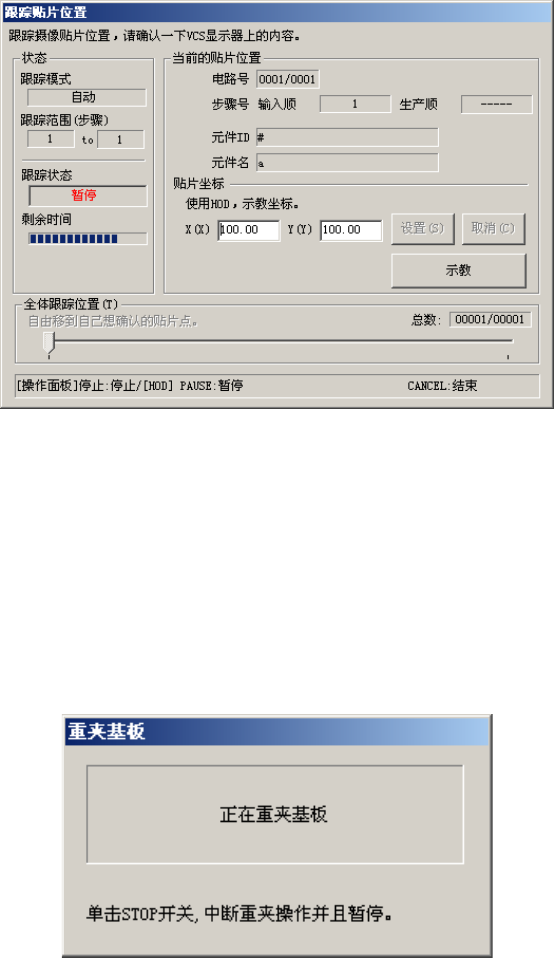

图 2-12-2-2-8 正在执行跟踪的画面
在贴片跟踪中，按下<STOP>开关，暂停贴片跟踪。
在暂停贴片跟踪时，按下<STOP>开关，显示询问否结束跟踪。
在暂停贴片跟踪时，按下<START>开关，继续进行跟踪处理。
(7) 重夹时的画面
重夹基板时显示如下信息。
图 2-12-2-2-9 重夹基板
在此，按<STOP>开关，则返回贴片跟踪画面。
2-120
第 1 部 基本篇 第 2 章 生产
(8) 安装基板对话框
正在安装基板时，显示如下画面。

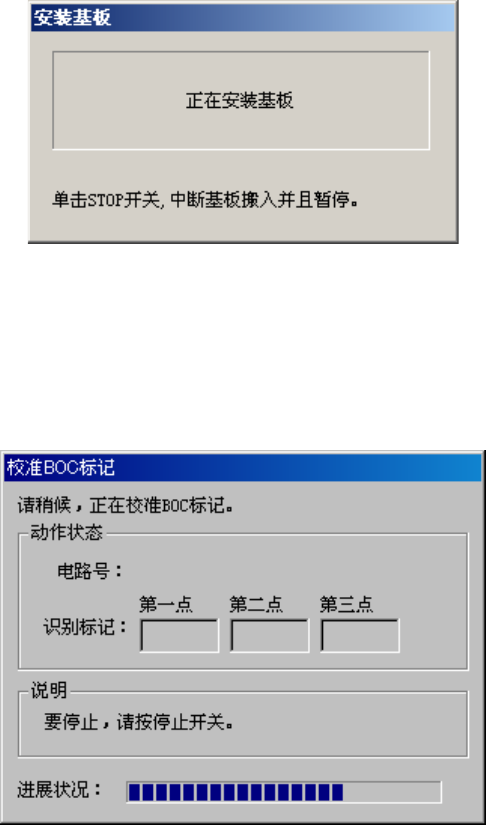

图 2-12-2-2-10 安装基板
此时，按<STOP>开关，则返回贴片跟踪画面。
(9) BOC 标记识别画面
进行BOC标记识别时，显示如下画面。
图 2-12-2-2-11 BOC 标记识别画面
在此，按<STOP>开关，则返回贴片跟踪画面。
2-121
第 1 部 基本篇 第 2 章 生产
(10)贴片跟踪后的确认贴片画面
当连续贴片跟踪后的贴片确认设定为“执行”时，显示如下的确认信息。

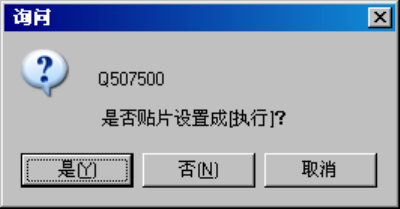

图 2-12-2-2-12 贴片跟踪后的贴片确认
选择“是”，则贴片的设置变为“不执行”。
选择“否”，则贴片的设置变为“执行”。
选择“取消”，则结束连续贴片跟踪。
2-122
