第 1 部 基本篇 第 2 章 生产
2-12-3 简易准备
简易准备功能，指的是可通过生产画面的菜单，选择生产准备阶段的确认和调整，进行操作，提
高操作效率。
可操作的项目包括：确认吸取位置、进行传送微调、外形基准位置的重新示教、贴片头退避、开
关 ATC 板等。
2-12-3-1 简易准备菜单
在菜单栏中选择“支援生产”-“简易准备”，则显示“简易准备”对话框。
简易准备对话框由“传送”、“供给装置”及“其他”标签构成。

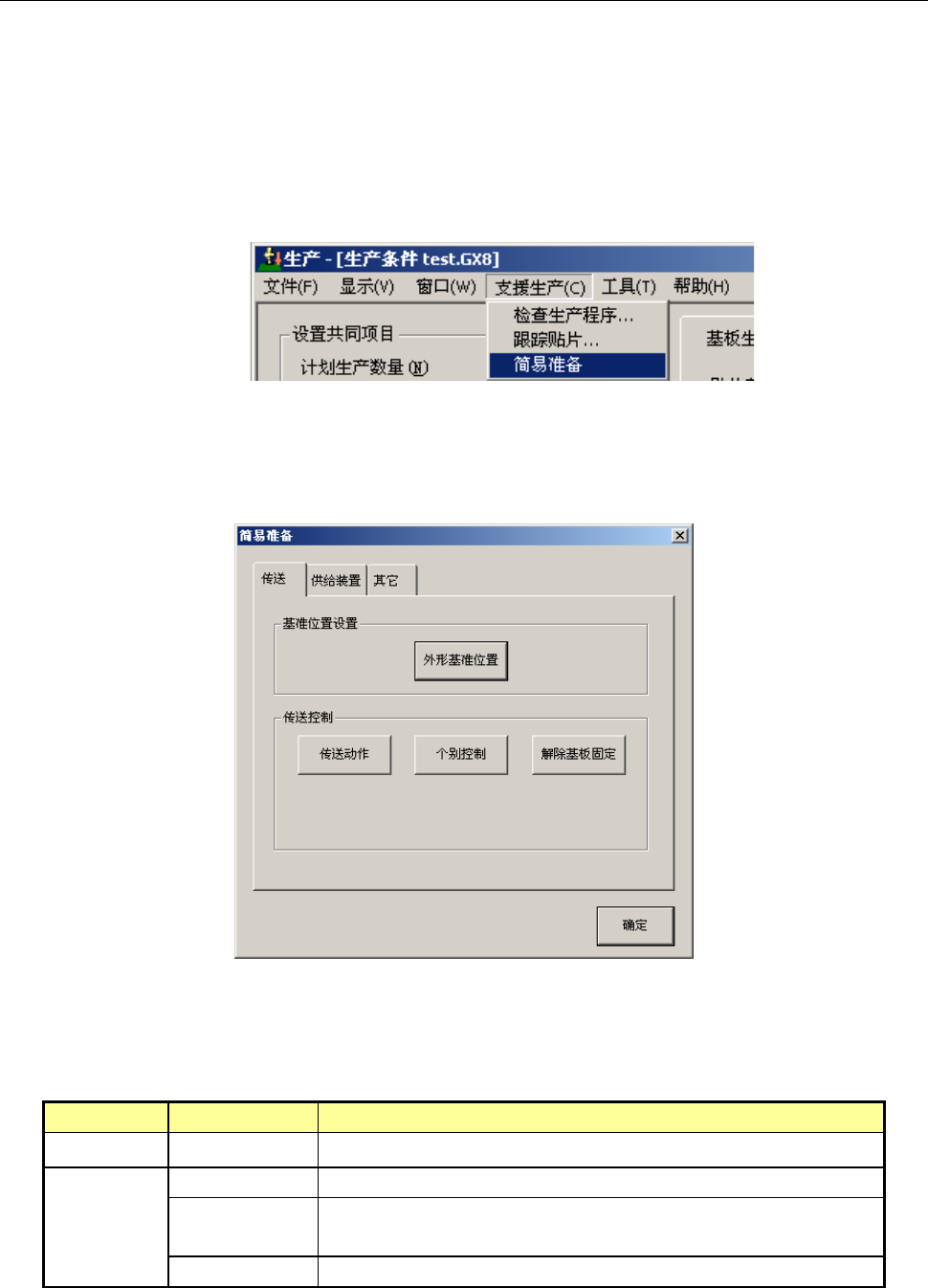

图 2-12-3-1-1 简易准备菜单
注意:
只有在生产开始前的生产空运行状态时，才能选择简易准备菜单。
2-12-3-2 传送标签
图 2-12-3-2-1 简易准备对话框（传送标签）
在传送标签中可以进行下列设置、控制。设置、控制的详细内容，请根据具体项目，参见《第 6
章 机器设置》及《第 7 章 手动控制》。
区分
设置、控制
内容
基准位置设置
外形基准位置 与机器设置操作相同，设置外形基准位置。
传送控制 传送动作
与手动控制、机器设置的弹出菜单操作相同，实行传送的简易准备。
个别控制 与在手动控制的个别控制操作相同，进行个别控制传送。
HMS 夹紧功能，仅限于 JX-100 LED。
解除基板固定 与手动控制操作相同，解除基板的固定（夹紧）。
2-123
第 1 部 基本篇 第 2 章 生产
在“传送”标签上按下设置或控制项目按钮后，会显示与按钮对应的设置或控制对话框。
请在对话矿上进行相应的设置、或控制操作。

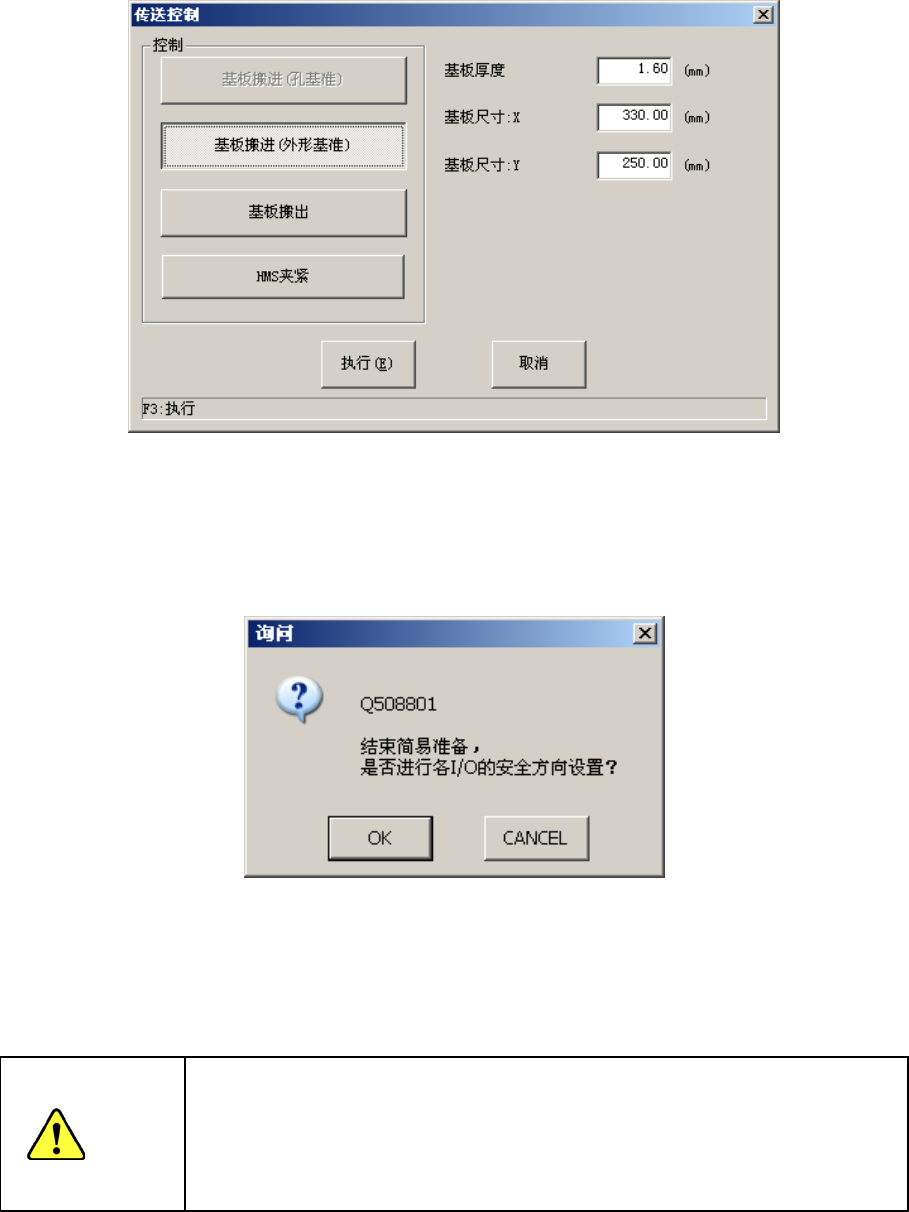

图 2-12-3-2-2 传送操作(控制用对话框示例)
按下“简易准备”对话框的“确定”按钮时，或按下对话框的“关闭（x）”按钮等关闭对话框时，
显示进行各 I/O 的安全方向设置的询问对话框。
图 2-12-3-2-3 I/O 安全方向设置的询问
按“确定”按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中按“确定”按钮后，轴会移动，开始进
行各 I/O 的安全方向的设置。
单击“确定”前，务必确认设备内部没有人正在作业。
另外，
为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
2-124
第 1 部 基本篇 第 2 章 生产
2-12-3-3 供给装置

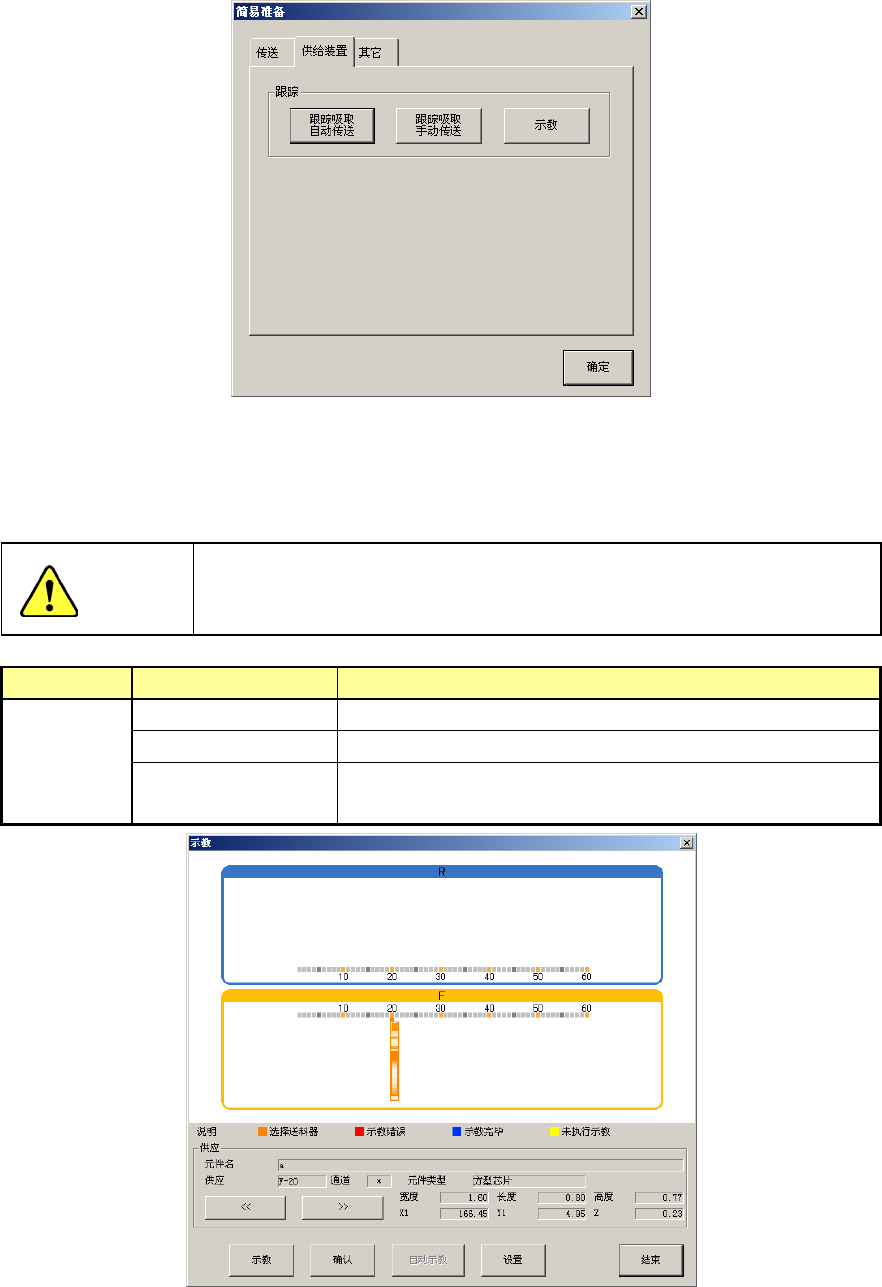

图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备可进行以下的设置。
关于详细说明请参见《4-5-4-4-3 坐标系：吸取位置/高度》、及《
2-12-2
自动吸取位置示教》。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。
单
击以前，请务必确认设备内部没有人在进行作业。另外，为了防止人身伤
害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
执行供给装置吸取跟踪，对元件数据设置为自动示教吸取位置
的元件，进行吸取位置自动示教，校正吸取位置。
图 2-12-3-3-2 示教画面
警告
2-125
